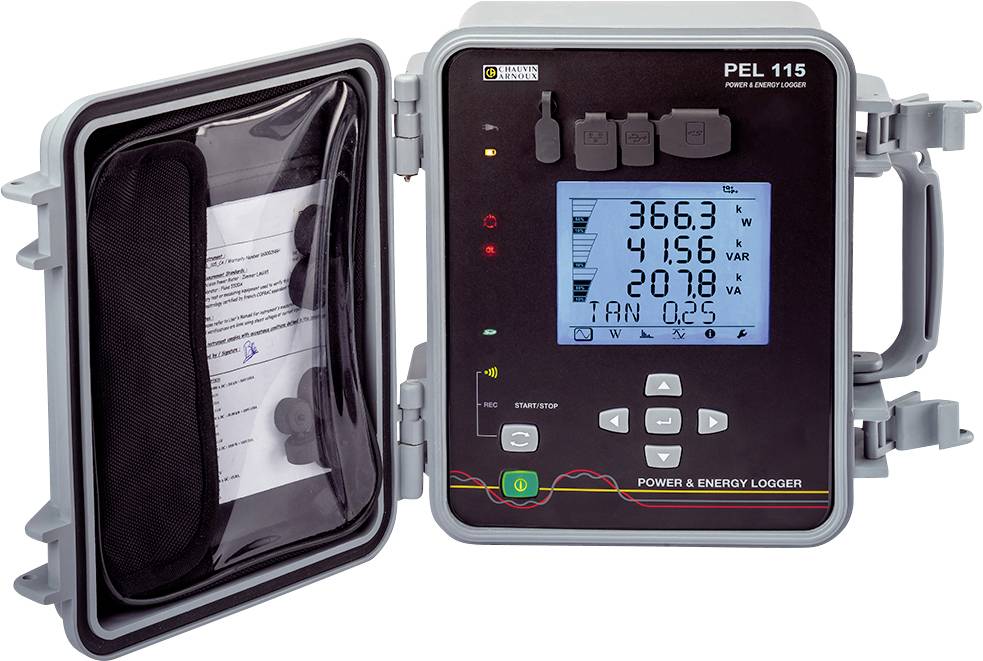

Chauvin Arnoux PEL 115 hálózat analizáló készülék 3 fázisú adatgyűjtő funkcióval, Energiamérések, Terhelés analízis, Onl
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (1 392 118 Ft / Darab)
1 392 118 Ft
ÁFA nélkül
Főbb jellemzők
PEL 115 teljesítmény- és energiarögzítő áramváltó nélkül
- Felvevő az energiafogyasztás rögzítéséhez és elemzéséhez az energiahatékonyság optimalizálása érdekében
- Rögzítse a háromfázisú áramfogyasztást minden típusú elektromos berendezésnél akár több hónapig
- Rögzítsen minden elektromos paramétert (áramok, feszültségek stb.), valamint a harmonikusokat a tápellátás megszakítása nélkül

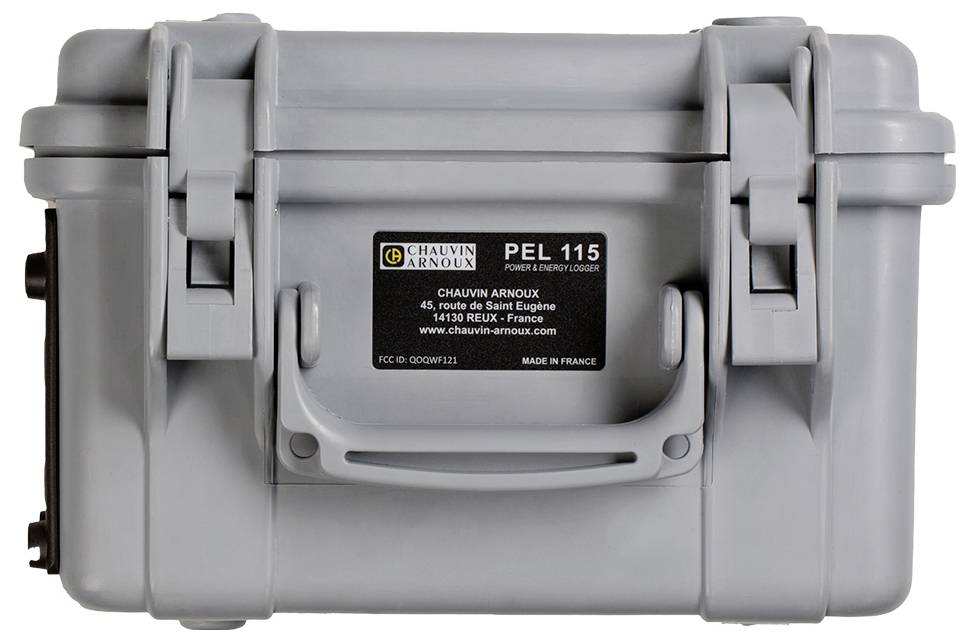

- Építkezésekre alkalmas házban, ütésre, UV-sugárzásra és hőre érzéketlen, elektromos vezeték oszlopokhoz való rögzítésre alkalmas
- Ingyenes PEL Transfer szoftver a készülék konfigurálásához és az energiaadatok feldolgozásához energia leállással (veszteségekkel)
- Sokoldalú kommunikációs lehetőségek: Ethernet, USB, WLAN, IRD szerver
- Ingyenes Android-alkalmazás motorelemző funkciókkal: mechanikus érzékelők nélküli motor sebessége, hatékonysága és nyomatéka
Műszaki adatok
- Általános információk
- Kijelző: Négyszeres digitális kijelzővel
- Rendszerek típusa: Egyfázisú, kétfázisú, háromfázisú nullával vagy anélkül és egyéb speciális rendszertípusok
- Csatornák száma: 4 feszültségbemenet és 4 árambemenet
- Mérések
- Hálózati frekvencia: DC, 50 Hz, 60 Hz és 400 Hz
- Feszültség (mérési tartományok): 10,00 - 1000 Vac / 100,00 - 1000 VDC
- Áram (az áramváltótól függően) 5 mAac - 10 kAac / 50 mAdc - 5 kAdc
- Számított értékek
- Átalakító áttételek: 650 000 V-ig / 25 000 A-ig
- Teljesítmény: 10 W - 10 GW / 10 V - 10 Mvar / 10 VA - 10 GVA
- Energia: akár 4 EWh / 4 EVAh / 4 Evarh (E = 10^18)
- Fázishelyzet: cos φ, tan Φ, PF
- Harmonikusok: THD
- További funkciók
- Fázissorrend: Igen
- Min/Max: Igen
- Riasztás: Igen
- Rögzítés konzolon keresztül (opcionálisan elérhető)
- Adatrögzítés
- Adatgyűjtési intervallum / összesítés: 5 mérés/s / 1 perctől 60 percig
- Tárhely: SD kártya, 8 GB (SD-HC kártya 32 GB-ig)
- Üzemi hőmérsékleti tartomány: -20 °C … +50 °C
- Termék típus
hálózat analizáló készülék
- Mérési kategória
CAT IV 1000 V
Gyári standard (tanúsítvány nélkül)
- Méret
(H x Sz x Ma) 24.5 x 18 x 27 cm
- Súly
3.4 kg
- Mérésmód
3 fázisú
- Jellemzők
adatgyűjtő funkcióval
Energiamérések
Terhelés analízis
Online mérések
- Szélesség
18 cm
- Magasság
27 cm
- Hossz
24.5 cm
- Csatlakozók
USB
WiFi
WLAN
Ethernet
Dokumentumok és letöltések
Adatlap
Adatlap 3307920 Chauvin Arnoux PEL 115 hálózat analizáló készülék 3 fázisú adatgyűjtő funkcióval, Energiamérések, Terhelés analízis, Onl
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3307920 Chauvin Arnoux PEL 115 hálózat analizáló készülék 3 fázisú adatgyűjtő funkcióval, Energiamérések, Terhelés analízis, Onl
Garanciális feltételek
Garanciális feltételek 3307920 Chauvin Arnoux PEL 115 hálózat analizáló készülék 3 fázisú adatgyűjtő funkcióval, Energiamérések, Terhelés analízis, Onl
Leírás
A PEL 115 méri és tárolja az összes teljesítményt és energiát. A PEL 115 IP67-es házzal rendelkezik, és alkalmas kültéri használatra és különböző területeken:
• Áramfejlesztők: megújuló energiák, hőerőművek...
• Iparág: fémipar, üveggyártás, élelmiszeripar.
• Lakó- és szolgáltató épületek...
• Infrastruktúra és közlekedés
Felhasználási területek
• Energetikai auditok
• Elektromos diagnosztika
• Ipari karbantartás
Egyszerű és bevált ergonómia

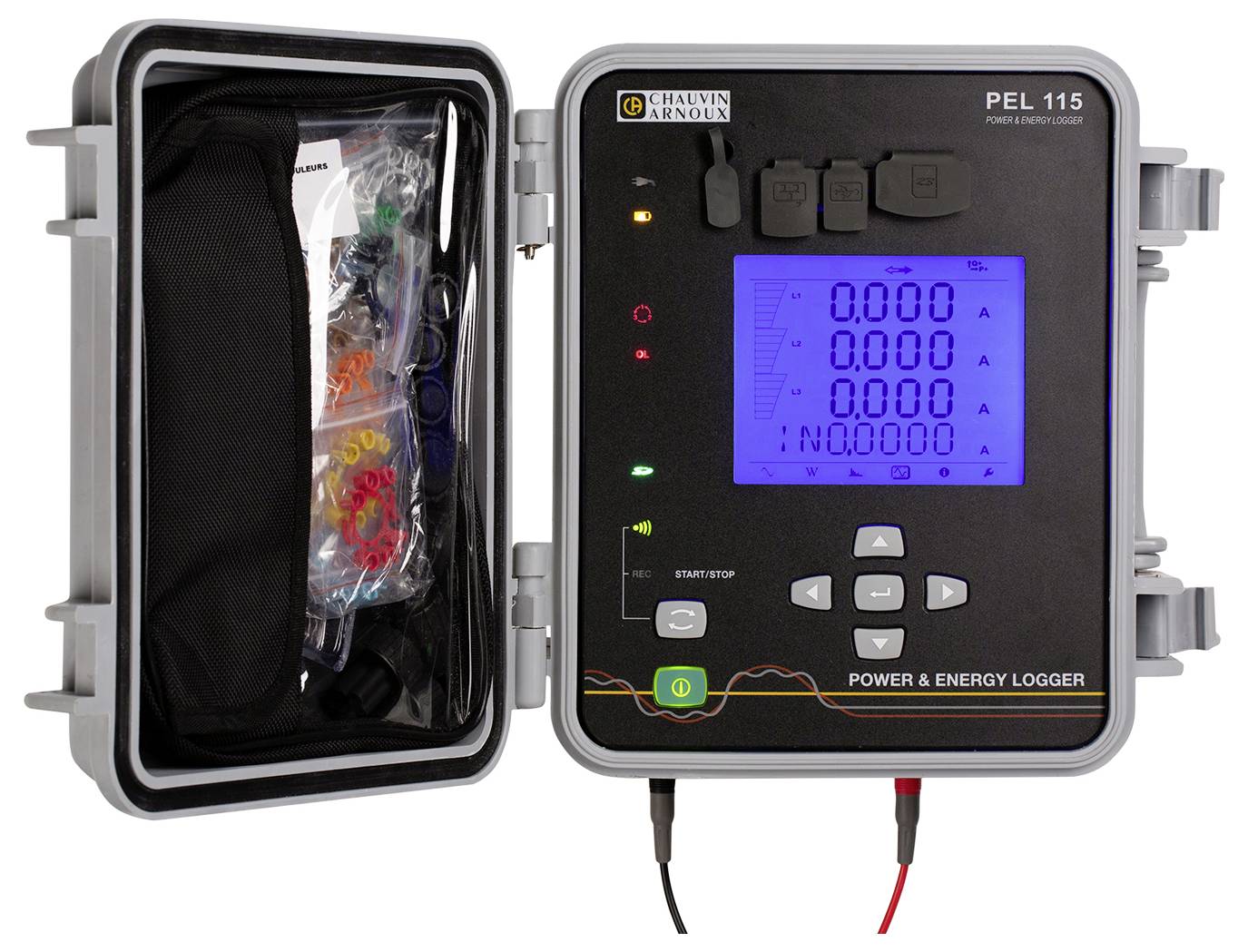

Az építkezési házban a készülék a mellékelt rögzítőkészlet segítségével egyszerűen felszerelhető egy villanyoszlop tetejére. A nagy, háttérvilágítású kijelző minden környezeti körülmény között jól olvasható. A készülék négy feszültség- és négy árambemenettel rendelkezik.
RMS és DC mérések
• AC és/vagy DC feszültség 1000 V-ig
• Akár 10 kA AC, 5 kA DC áramok (áramváltótól függően)
• Aktív, meddő és látszólagos teljesítmény
• Aktív, reaktív és látszólagos energia
• Alap- és szimmetrikus, valamint az aszimmetriák aktív hatványai
• A motor mérései és jellemzői (Android alkalmazáson keresztül)
között
• Energiaveszteségek lebontása
• Fázisparaméterek: cos φ, tan Φ, PF teljesítménytényező
• Csúcstényező
• THD kiszámítása áramokra és feszültségekre
• DC, 50 Hz, 60 Hz és 400 Hz mérések (szállítás...)
PEL Transfer szoftver
A PEL Transfer szoftver a következő lehetőségeket kínálja:
• A PEL konfigurálása
• A felvétel megkezdése előtt ellenőrizze a csatlakozásokat
• Töltse le a PEL-ben tárolt méréseket
• A különböző mérési és elemzési eredmények megjelenítése
További előny: A PEL Transfer az Ön áramfogyasztásának értékét euróra váltja át (8 tarifazóna).
Kommunikáció hálózatokban
A PEL 110 többféle sebességváltóval rendelkezik:
- USB, a legegyszerűbb megoldás helyszíni használatra.
- Ethernet RJ45 vagy Wi-Fi (szerver): Csatlakoztassa PEL 11x készülékét a szerverhez, hogy a hálózat bármely állomásáról kommunikáljon a PEL Transfer Software segítségével.
- Wi-Fi (hozzáférési pont):
• Hozzon létre közvetlen kapcsolatot a PEL 11x és a számítógépe között.
• Az Access Point (AP) mód legfeljebb 5 klienst támogat.
Ez a szöveg gépi fordítással készült.
• Áramfejlesztők: megújuló energiák, hőerőművek...
• Iparág: fémipar, üveggyártás, élelmiszeripar.
• Lakó- és szolgáltató épületek...
• Infrastruktúra és közlekedés
Felhasználási területek
• Energetikai auditok
• Elektromos diagnosztika
• Ipari karbantartás
Egyszerű és bevált ergonómia
Az építkezési házban a készülék a mellékelt rögzítőkészlet segítségével egyszerűen felszerelhető egy villanyoszlop tetejére. A nagy, háttérvilágítású kijelző minden környezeti körülmény között jól olvasható. A készülék négy feszültség- és négy árambemenettel rendelkezik.
RMS és DC mérések
• AC és/vagy DC feszültség 1000 V-ig
• Akár 10 kA AC, 5 kA DC áramok (áramváltótól függően)
• Aktív, meddő és látszólagos teljesítmény
• Aktív, reaktív és látszólagos energia
• Alap- és szimmetrikus, valamint az aszimmetriák aktív hatványai
• A motor mérései és jellemzői (Android alkalmazáson keresztül)
között
• Energiaveszteségek lebontása
• Fázisparaméterek: cos φ, tan Φ, PF teljesítménytényező
• Csúcstényező
• THD kiszámítása áramokra és feszültségekre
• DC, 50 Hz, 60 Hz és 400 Hz mérések (szállítás...)
PEL Transfer szoftver
A PEL Transfer szoftver a következő lehetőségeket kínálja:
• A PEL konfigurálása
• A felvétel megkezdése előtt ellenőrizze a csatlakozásokat
• Töltse le a PEL-ben tárolt méréseket
• A különböző mérési és elemzési eredmények megjelenítése
További előny: A PEL Transfer az Ön áramfogyasztásának értékét euróra váltja át (8 tarifazóna).
Kommunikáció hálózatokban
A PEL 110 többféle sebességváltóval rendelkezik:
- USB, a legegyszerűbb megoldás helyszíni használatra.
- Ethernet RJ45 vagy Wi-Fi (szerver): Csatlakoztassa PEL 11x készülékét a szerverhez, hogy a hálózat bármely állomásáról kommunikáljon a PEL Transfer Software segítségével.
- Wi-Fi (hozzáférési pont):
• Hozzon létre közvetlen kapcsolatot a PEL 11x és a számítógépe között.
• Az Access Point (AP) mód legfeljebb 5 klienst támogat.
Ez a szöveg gépi fordítással készült.
Szállítás tartalma
- 1 szállítótáska a tartozékok számára
- 5 feszültségmérő vezeték IP67
- 5 krokodilcsipesz (zárható)
- 1 készlet jelölő alkatrész
- 1 db SD kártya
- 1 db SD/USB adapter
- 1 db USB kábel
- 1 PC-szoftver (PEL Transfer) és használati útmutató letölthető a webhelyről
- Használati útmutató
