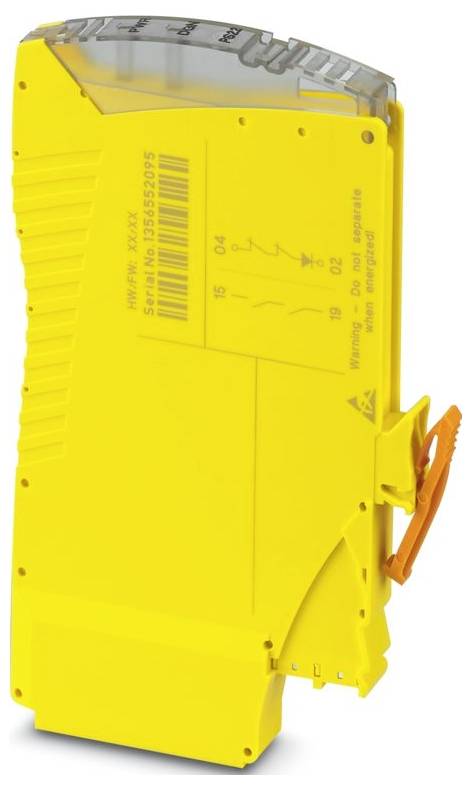

Csatolórelé IOA-PSR-PS22-1NO-1NC-24DC Phoenix Contact Üzemi feszültség: 24 V/DC (Sz x Ma x Mé) 10 x 75 x 112 mm Jelzőára
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Csatolórelé
Csatlakozó
Foglalat
Üzemi feszültség
24 V/DC
Gyártói szám
IOA-PSR-PS22-1NO-1NC-24DC
Megszólalási idő
150 ms
Adatlap (PDF)
Szám
Összesen (62 197 Ft / Darab)
62 197 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: PSRmini
- Csatlakozás típusa: VIP aljzatmodulra dugaszolható
- Szélesség: 10 mm
- Magasság: 75 mm
- Mélység: 112 mm
- Ház anyaga: PA 6.6
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -40 °C ... 70 °C (vegye figyelembe a teljesítménycsökkenést)
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szerelési típus: Dugaszolható rögzítés
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: III
- Szennyezettségi osztály: 2
- Rezgés (működés): 10 Hz ... 150 Hz, amplitúdó 0,15 mm, 2 g
- Telepítési pozíció: függőleges vagy vízszintes
- ATEX: ATEX
- IECEx: IECEx
- UL, USA / Kanada: UL, USA / Kanada
- Maximális teljesítményveszteség névleges körülmények között: 1,86 W (UB = 30 V DC, UBD = 30 V DC, IL = 9 A² esetén)
- CE: CE
- Tanúsítvány: E360692
- Csatlakozástechnika: Csatlakozástechnika
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Kapcsolási frekvencia: 0,1 Hz
- Telepítési utasítások: lásd a teljesítménycsökkenési görbét
- Üzemi magasság: ≤ 2000 m (tengerszint felett)
- Maximálisan megengedett páratartalom (üzemi): 75% (átlagosan, alkalmanként 85%, páralecsapódás nélkül)
- Sokk: 15 g (Hosszan tartó sokkhatás esetén kontaktreakciók léphetnek fel.)
- Védelmi áramkör: Túlfeszültség-védelem | 35 V-os szupresszordióda (05/06-os lábak) | 33 V-os szupresszordióda (04/03-as lábak) | 35 V-os szupresszordióda (02/03-as lábak); Fordított polaritásvédelem a névleges vezérlőáramköri tápfeszültséghez és a diagnosztikai tápfeszültséghez
- Állapotkijelző: 2 db kétszínű LED (zöld, piros)
- Kapcsolási feszültség: min. 19,2 V DC; max. 30 V DC
- Alkalmazás: Biztonságos leállítás; Nagy igénybevétel; Alacsony igénybevétel; Ex
- Ellátás: Ellátás
- Szín (ház): sárga (RAL 1018)
- Bekapcsolási áram: min. 1 mA; max. 100 mA
- A kimenet leírása: biztonságorientált, nyitó érintkezők
- Érintkezőkonfiguráció: 1 visszacsatoló áramút
- Maximális folyamatos áram: 100 mA
- Névleges szigetelési feszültség: 250 V AC
- Névleges vezérlőáramköri tápfeszültség (US): 24 V DC -20% / +25%
- Névleges vezérlőáram IS: tipikusan 25 mA
- Biztonsággal kapcsolatos adatok: Biztonsággal kapcsolatos adatok
- Mechanikai élettartam: 10 x 10⁶ kapcsolási ciklus
- Tipikus visszaesési idő: 30 ms (05/06-os lábakon keresztül vezérelve)
- Érintkező anyaga: AgCuNi + Au
- Kapcsolási kapacitás: 3 A (24 V (DC13)); 3 A (230 V (AC15))
- Kimeneti biztosíték: 150 mA gyors kioldású
- CSA, USA/Kanada: CSA, USA/Kanada
- Relé típusa: Elektromechanikus relé kényszervezérelt érintkezőkkel az IEC/EN 61810-3 szabvány szerint
- Időpontok: Időpontok
- Jellemzően Behúzási idő Us-nál: 150 ms (a 05/06-os lábakon keresztül vezérelve)
- Újraindítási idő: 500 ms
- Névleges üzemmód 100 % ED
- Névleges lökőfeszültség-állóság / szigetelés: Alapszigetelés 4 kV az összes áramút és a ház között; Biztonságos leválasztás, megerősített szigetelés 6 kV a vezérlőáramkörtől (05/06) és a diagnosztikai áramkörtől (03/04/02) az engedélyező áramútig (15/19)
- Szűrési idő: max. 3 ms (a 05/06-os lábakon Us feszültségesések esetén); max. 3 ms (a 05/06-os lábakon | alacsony tesztimpulzus-szélesség); ≥ 50 ms (a 05/06-os lábakon | alacsony tesztimpulzus-sebesség); max. 17 ms (a 05/06-os lábakon | nagy tesztimpulzus-szélesség); ≥ 600 ms (a 05/06-os lábakon | nagy tesztimpulzus-szélesség)
- Kimenetek száma: 1 (megszakítás nélküli)
- Kapcsolási teljesítmény: min. 20 mW
- Négyzet Teljes áram: 9 A2 (vegye figyelembe a teljesítménycsökkenést)
- Biztonsággal kapcsolatos adatok: EN ISO 13849: Biztonsággal kapcsolatos adatok: EN ISO 13849
- Teljesítményszint (PL): e (3 A DC13 | 3 A AC15 | 8760 kapcsolási ciklus/év)
- Biztonsági integritási szint (SIL): 3
- Biztonsággal kapcsolatos adatok: EN IEC 62061: Biztonsággal kapcsolatos adatok: EN IEC 62061
- A telepítési hely minimális védettségi fokozata: IP54
- Maximálisan megengedett páratartalom (tárolás/szállítás): 75% (átlagosan 85% alkalmanként, páralecsapódás nélkül)
- dugaszolható: igen
- Vezérlés: 1- és 2-csatornás
- Energiafogyasztás (USA): jellemzően 0,77 W
- Diagnosztikai tápfeszültség UD: 24 V DC -20% / +25% (04-es lábon)
- Bemeneti áram UD-n: 7 mA (04/03-as lábakon UD-n | + 100 mA a 02-es láb terhelésétől függően)
- Bekapcsolási áram UD-n: tipikusan 200 mA (Δt< 1 ms | a 04/03-as lábakon UD-nél)
- Relé: Engedélyező áramút: Relé: Engedélyező áramút
- Relé: Visszacsatoló áramút: Relé: Visszacsatoló áramút
- Megállási kategória: 0
- Biztonsággal kapcsolatos adatok: EN 50156-2: Biztonsággal kapcsolatos adatok: EN 50156-2
- Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igényű: Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igényű
- Biztonsággal kapcsolatos adatok: IEC 61508 - Alacsony igényű: Biztonsággal kapcsolatos adatok: IEC 61508 - Alacsony igényű
- Termék típus
Csatolórelé
- Gyártói szám
IOA-PSR-PS22-1NO-1NC-24DC
- Csatlakozó
Foglalat
- Üzemi feszültség
24 V/DC
- Megszólalási idő
150 ms
- Kapcsolási feszültség (max.)
230 V DC/AC
30 V/DC
- Teljesítmény szint
PL e
- Safety Integrity Level
SIL 3
- Engedélyek (érzékelők)
CE
- Jellemzők
Jelzőáramúttal
IP20
- Üzemi hőmérséklet (min.)
-40 °C
- Üzemi hőmérséklet (max.)
70 °C
- Mélység
112 mm
- Szélesség
10 mm
- Magasság
75 mm
- Méret
(Sz x Ma x Mé) 10 x 75 x 112 mm
- Tartalom
1 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3579333 Csatolórelé IOA-PSR-PS22-1NO-1NC-24DC Phoenix Contact Üzemi feszültség: 24 V/DC (Sz x Ma x Mé) 10 x 75 x 112 mm Jelzőára
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3579333 Csatolórelé IOA-PSR-PS22-1NO-1NC-24DC Phoenix Contact Üzemi feszültség: 24 V/DC (Sz x Ma x Mé) 10 x 75 x 112 mm Jelzőára
Leírás
Dugaszolható SIL csatolórelé bemeneti/kimeneti tartozékként VIP aljzatmodulhoz, SIL 3 nagy és kis igényű alkalmazásokhoz, biztonságos állapotkikapcsolás, digitális kimeneti jeleket csatol a perifériához, egy engedélyező áramút, egy visszacsatoló áramút, tesztimpulzus-szűrő
