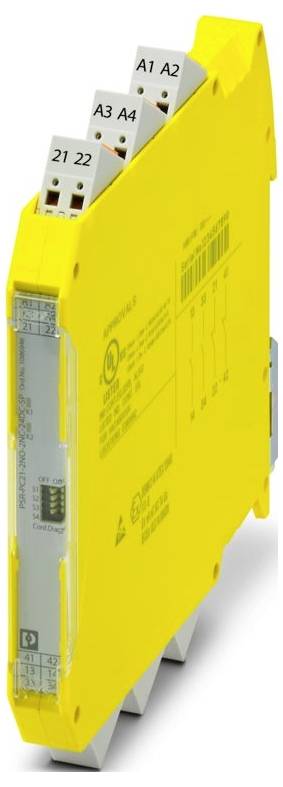

Name: Csatolórelé PSR-PC21-2NO-2NC-24DC-SP Phoenix Contact Üzemi feszültség: 24 V/DC 2 nitó (Sz x Ma x Mé) 12.5 x 116.6 x 114.
Brand: Phoenix Contact
SKU: 3563451
Availability: BackOrder

Csatolórelé PSR-PC21-2NO-2NC-24DC-SP Phoenix Contact Üzemi feszültség: 24 V/DC 2 nitó (Sz x Ma x Mé) 12.5 x 116.6 x 114.-0

Hasonló kivitel

Csomagolás

darab

Termék típus

Csatolórelé

Csatlakozó

Push-in kapocs

Üzemi feszültség

24 V/DC

Gyártói szám

PSR-PC21-2NO-2NC-24DC-SP

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 20. [P.]

Szám

Összesen (61 990 Ft / Darab)

61 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termékcsalád: PSRmini
Csatlakozás típusa: Direkt rugós csatlakozás
Hajlékony vezető keresztmetszete: 0,2 mm² ... 1,5 mm²
Merev vezető keresztmetszete: 0,2 mm² ... 1,5 mm²
Vezető keresztmetszete AWG: 24 ... 16
Szélesség: 12,5 mm
Magasság: 116,6 mm
Mélység: 114,5 mm
Ház anyaga: PA
Környezeti feltételek: Környezeti feltételek
Védelmi típus: IP20
Környezeti hőmérséklet (üzemi): -40 °C ... 70 °C (vegye figyelembe a teljesítménycsökkenést)
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
Szerelési típus: DIN sínre szerelhető
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Túlfeszültség kategória: III
Szennyezettségi osztály: 2
Rezgés (működés): 10 Hz ... 150 Hz, 2 g
Csupaszolási hossz: 8 mm
Telepítési pozíció: függőleges vagy vízszintes
ATEX: ATEX
IECEx: IECEx
Hajlékony vezető keresztmetszete érvéghüvellyel és műanyag hüvellyel: 0,25 mm² ... 1,5 mm² (csak CRIMPFOX 6-tal együtt)
Hajlékony vezető keresztmetszete érvéghüvellyel, műanyag hüvely nélkül: 0,25 mm² ... 1,5 mm² (csak CRIMPFOX 6-tal együtt)
Jelölés: Ex ec nC IIC T4 Gc
UL, USA / Kanada: UL, USA / Kanada
Maximális teljesítményveszteség névleges körülmények között: 7,05 W (S1, S2, S3, S4 = BE, 2 csatornás terhelés, UB = 30 V, US = 24 V, IS = 2*46 mA, IL² = 36 A, Rkontaktus = 0,05 Ω)
CE: CE
Tanúsítvány: 2022122304115696
Megjegyzés az alkalmazáshoz: Csak ipari használatra
Vezetékcsatlakozás: Vezetékcsatlakozás
Kapcsolási frekvencia: max. 0,1 Hz
Telepítési utasítások: lásd a teljesítménycsökkenési görbét
Üzemi magasság: ≤ 2000 m (tengerszint felett)
Maximálisan megengedett páratartalom (üzemi): 75% (átlagosan, alkalmanként 85%, páralecsapódás nélkül)
Ütésállóság: 15g
Védő áramkör: Soros fordított polaritásvédelem | 38,6 V-os szuppresszordióda
Állapotjelző: 2 x LED (zöld)
Kapcsolási feszültség: min. 5 V DC; max. 30 V DC
Megnevezés: A1/A2, A3/A4
Alkalmazás: Biztonságos leállítás; Nagy igénybevétel; Alacsony igénybevétel; Ex
Ellátás: Ellátás
Szín (ház): sárga (RAL 1018)
Bekapcsolási áram: min. 1 mA; max. 100 mA
Kimenet leírása: 2 NC párhuzamos, azonnali, biztonságorientált, potenciálmentes
Érintkezőkonfiguráció: 2 visszacsatoló áramút
Maximális folyamatos áram: 100 mA
Névleges szigetelési feszültség: 250 V AC
Névleges vezérlőáramköri tápfeszültség (US): 24 V DC -20% / +25%
Névleges vezérlőáram IS: tipikusan 15 mA (csatornánként (konfigurálható)); tipikus. 25 mA (csatornánként (konfigurálható)); tip. 40 mA (csatornánként (konfigurálható)); tip. 46 mA (csatornánként (konfigurálható))
Biztonsággal kapcsolatos adatok: Biztonsággal kapcsolatos adatok
Mechanikai élettartam: 10 x 10⁶ kapcsolási ciklus
Tipikus relapszusidő:< 30 ms (az A1 vagy A3 jelű bemeneten keresztül vezérelve az USA-ban)
Érintkező anyaga: AgCuNi + Au
Kapcsolási kapacitás: 4 A (24 V (DC13)); 4 A (250 V (AC15), alacsony igény); 2 A (250 V (AC15), nagy igény)
Kimeneti biztosíték: 150 mA gyors kioldású
CCC / Kínai Ex: CCC / Kínai Ex
Relé típusa: Elektromechanikus relé kényszervezérelt érintkezőkkel az IEC/EN 61810-3 szabvány szerint
Időpontok: Időpontok
Jellemzően Öltözködési idő az USA-ban:< 70 ms (az A1 vagy A3 jelű vezérlés esetén az USA-ban)
Újraindítási idő: 500 ms
Névleges üzemmód 100 % ED
Névleges lökőfeszültség-állóság / szigetelés: Biztonságos szigetelés, megerősített szigetelés 6,4 kV (A1/A2, A3/A4, 21/22, 41/42) és (13/14, 33/34) között, valamint a (13/14) és (33/34) között; alapszigetelés 4 kV az összes áramút és a tokozás között; 500 V szigetelés (A1/A2, A3/A4) és (21/22, 41/42) között
Szűrési idő: 2 ms (Us feszültségesések esetén)
Kijáratok száma: 2
Kapcsolási teljesítmény: min. 20 mW
Négyzet Teljes áramlás: 72 A2 (nagy igény, figyelemfelkeltő teljesítménycsökkenés); 32 A2 (alacsony igény, figyelemfelkeltő teljesítménycsökkenés)
Biztonsággal kapcsolatos adatok: EN ISO 13849: Biztonsággal kapcsolatos adatok: EN ISO 13849
Teljesítményszint (PL): e
Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igény az egycsatornás konfigurációra (1oo1 struktúra): Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igény az egycsatornás konfigurációra (1oo1 struktúra)
Biztonsági integritási szint (SIL): 2
Biztonsággal kapcsolatos adatok: IEC 61508 - Alacsony igényű egycsatornás konfiguráció (1oo1 struktúra): Biztonsággal kapcsolatos adatok: IEC 61508 - Alacsony igényű egycsatornás konfiguráció (1oo1 struktúra)
Biztonsággal kapcsolatos adatok: EN IEC 62061: Biztonsággal kapcsolatos adatok: EN IEC 62061
A telepítési hely minimális védettségi fokozata: IP54
Maximálisan megengedett páratartalom (tárolás/szállítás): 75% (átlagosan 85% alkalmanként, páralecsapódás nélkül)
Vezérlés: 1- és 2-csatornás
Energiafogyasztás US-ben: tipikusan 360 mW (csatornánként (konfigurálható)); tipikus. 600 mW (csatornánként (konfigurálható)); tip. 960 mW (csatornánként (konfigurálható)); tip. 1,1 W (csatornánként (konfigurálható))
Megállási kategória: 0
Biztonsággal kapcsolatos adatok: EN 50156-2: Biztonsággal kapcsolatos adatok: EN 50156-2
UL Ex, USA / Kanada: UL Ex, USA / Kanada
Környezeti szimulációs teszt: Környezeti szimulációs teszt
Relé: Engedélyező áramutak (13/14, 33/34): Relé: Engedélyező áramutak (13/14, 33/34)
Relék: Visszacsatoló áramutak (21/22, 41/42): Relék: Visszacsatoló áramutak (21/22, 41/42)
Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igény a 2 csatornás konfigurációra (1oo2 struktúra): Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igény a 2 csatornás konfigurációra (1oo2 struktúra)
Biztonsággal kapcsolatos adatok: IEC 61508 - Alacsony igényű 2 csatornás konfiguráció (1oo2 struktúra): Biztonsággal kapcsolatos adatok: IEC 61508 - Alacsony igényű 2 csatornás konfiguráció (1oo2 struktúra)

Csomagolás: darab

Termék típus: Csatolórelé

Gyártói szám: PSR-PC21-2NO-2NC-24DC-SP

Csatlakozó: Push-in kapocs

Üzemi feszültség: 24 V/DC

Megszólalási idő: 70 ms

Érintkező típus: 2 nitó

Kapcsolási feszültség (max.): 250 V DC/AC
30 V/DC

Teljesítmény szint: PL e

Safety Integrity Level: SIL 2

Engedélyek (érzékelők): UL

: IP20

Üzemi hőmérséklet (min.): -40 °C

Üzemi hőmérséklet (max.): 70 °C

Mélység: 114.5 mm

Szélesség: 12.5 mm

Magasság: 116.6 mm

Méret: (Sz x Ma x Mé) 12.5 x 116.6 x 114.5 mm

Tartalom: 1 db

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Üzemi feszültség

Csatlakozó

Csomagolás

Érintkező típus

Kapcsolási feszültség (max.)

Csatolórelé PSR-PC21-2NO-2NC-24DC-SP Phoenix Contact Üzemi feszültség: 24 V/DC 2 nitó (Sz x Ma x Mé) 12.5 x 116.6 x 114.5 mm 1 db

Rendelési szám:3563451

Szállítás: 11. 20. [P.]

Conrad Electronic

Jelenlegi termék

24 V/DC

Push-in kapocs

darab

2 nitó

250 V DC/AC

Min.: 1

Többszörös: 1

61 990 Ft^*

Csatolórelé IOA-PSR-PS22-1NO-1NC-24DC Phoenix Contact (Sz x Ma x Mé) 10 x 75 x 112 mm 1 db

Rendelési szám:3579333

Szállítás: 11. 27. [P.]

Conrad Electronic

Foglalat

230 V DC/AC

Min.: 1

Többszörös: 1

78 990 Ft^*

Csatolórelé PSR-PC21-2NO-2NC-24DC-SC Phoenix Contact Üzemi feszültség: 24 V/DC 2 nitó (Sz x Ma x Mé) 12.5 x 112.2 x 114.5 mm Visszajelzőáram-úttal 1 db

Rendelési szám:3563444

Szállítás: 11. 20. [P.]

Conrad Electronic

24 V/DC

Csavaros csatlakozó

darab

2 nitó

250 V DC/AC

Min.: 1

Többszörös: 1

61 990 Ft^*

Csatolórelé PSR-PC52-1NO-1NC-24DC-SC Phoenix Contact Üzemi feszültség: 24 V/DC 1 nyitó (Sz x Ma x Mé) 17.5 x 112.2 x 114.5 mm Jelzőáramúttal 1 db

Rendelési szám:3561798

Szállítás: 2027. 01. 19. [K.]

Conrad Electronic

24 V/DC

Csavaros csatlakozó

darab

1 nyitó

250 V/AC

Min.: 1

Többszörös: 1

123 990 Ft^*

Csatolórelé PSR-PC52-1NO-1NC-24DC-SP Phoenix Contact Üzemi feszültség: 24 V/DC 1 nyitó (Sz x Ma x Mé) 17.5 x 117.4 x 114.5 mm 1 db

Rendelési szám:3561808

Szállítás: 2027. 02. 02. [K.]

Conrad Electronic

24 V/DC

Push-in kapocs

darab

1 nyitó

250 V/AC

Min.: 1

Többszörös: 1

123 990 Ft^*

Csatolórelé PSR-PE20-1NO-24DC-SC Phoenix Contact Üzemi feszültség: 24 V/DC 3 záró (Sz x Ma x Mé) 12.5 x 99 x 114.5 mm 1 db

Rendelési szám:3564340

Nem elérhető

Conrad Electronic

24 V/DC

Csavaros csatlakozó

önálló

3 záró

250 V DC/AC

Min.: 1

Többszörös: 1

64 990 Ft^*

Csatolórelé PSR-PE60-3NO-24DC-SC Phoenix Contact Üzemi feszültség: 24 V/DC 1 záró (Sz x Ma x Mé) 12.5 x 99 x 114.5 mm 1 db

Rendelési szám:3583696

Nem elérhető

Conrad Electronic

24 V/DC

Csavaros csatlakozó

darab

1 záró

250 V DC/AC

Min.: 1

Többszörös: 1

53 990 Ft^*

Csatolórelé PSR-PE60-3NO-24DC-SC-SET60 Phoenix Contact Üzemi feszültség: 24 V/DC 1 záró (Sz x Ma x Mé) 12.5 x 99 x 114.5 mm 1 db

Rendelési szám:3569002

Nem elérhető

Conrad Electronic

24 V/DC

Csavaros csatlakozó

önálló

1 záró

250 V DC/AC

Min.: 1

Többszörös: 1

3 045 990 Ft^*

Csatolórelé PSR-PLC21-2CO-24DC-PT Phoenix Contact Üzemi feszültség: 24 V/DC 2 váltó (Sz x Ma x Mé) 14 x 80 x 104 mm 10 db

Rendelési szám:3568709

Nem elérhető

Conrad Electronic

24 V/DC

Push-in kapocs

2 váltó

250 V DC/AC

Min.: 1

Többszörös: 1

234 990 Ft^*

Csatolórelé PSR-PLC21-2CO-24DC-SC Phoenix Contact Üzemi feszültség: 24 V/DC 2 váltó (Sz x Ma x Mé) 14 x 80 x 104 mm 10 db

Rendelési szám:3568728

Nem elérhető

Conrad Electronic

24 V/DC

Csavaros csatlakozó

darab

2 váltó

250 V DC/AC

Min.: 1

Többszörös: 1

234 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3563451 Csatolórelé PSR-PC21-2NO-2NC-24DC-SP Phoenix Contact Üzemi feszültség: 24 V/DC 2 nitó (Sz x Ma x Mé) 12.5 x 116.6 x 114.

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3563451 Csatolórelé PSR-PC21-2NO-2NC-24DC-SP Phoenix Contact Üzemi feszültség: 24 V/DC 2 nitó (Sz x Ma x Mé) 12.5 x 116.6 x 114.

Leírás

Csatolórelé SIL 3 nagy és kis igényű alkalmazásokhoz, digitális kimeneti jeleket csatol perifériákhoz, 2 függetlenül vezérelhető engedélyező áramút, 2 visszacsatoló áramút, biztonságos lekapcsolású alkalmazások, tesztimpulzus-szűrő, dugaszolható push-in csatlakozó
