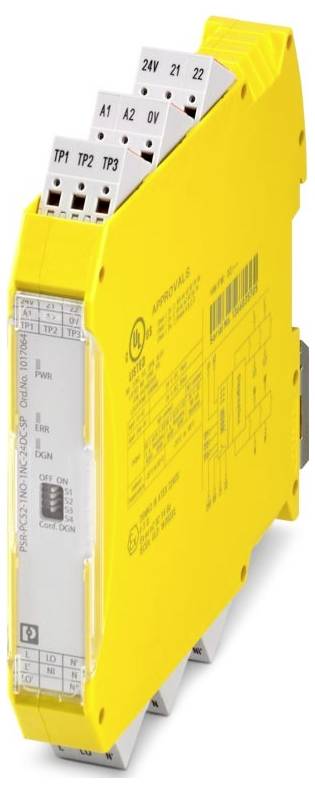

Csatolórelé PSR-PC52-1NO-1NC-24DC-SP Phoenix Contact Üzemi feszültség: 24 V/DC 1 nyitó (Sz x Ma x Mé) 17.5 x 117.4 x 114
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
darab
Termék típus
Csatolórelé
Csatlakozó
Push-in kapocs
Üzemi feszültség
24 V/DC
Gyártói szám
PSR-PC52-1NO-1NC-24DC-SP
Adatlap (PDF)
Szám
Összesen (97 630 Ft / Darab)
97 630 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: PSRmini
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,2 mm² ... 1,5 mm²
- Merev vezető keresztmetszete: 0,2 mm² ... 1,5 mm²
- Vezető keresztmetszete AWG: 24 ... 16
- Szélesség: 17,5 mm
- Magasság: 117,4 mm
- Mélység: 114,5 mm
- Ház anyaga: Frianyl A63 RV0
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -25 °C ... 60 °C (vegye figyelembe a teljesítménycsökkenést)
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 65 °C
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: III
- Szennyezettségi osztály: 2
- Rezgés (működés): 10 Hz ... 150 Hz, 2 g
- Csupaszolási hossz: 8 mm
- Telepítési pozíció: függőleges vagy vízszintes
- ATEX: ATEX
- IECEx: IECEx
- Hajlékony vezető keresztmetszete érvéghüvellyel és műanyag hüvellyel: 0,25 mm² ... 1,5 mm² (csak CRIMPFOX 6-tal együtt)
- Hajlékony vezető keresztmetszete érvéghüvellyel, műanyag hüvely nélkül: 0,25 mm² ... 1,5 mm² (csak CRIMPFOX 6-tal együtt)
- Jelölés: Ex ec nC IIC T4 Gc
- UL, USA / Kanada: UL, USA / Kanada
- Maximális teljesítményveszteség névleges körülmények között: 3,8 W (UB = 26,4 V DC, UBD = 26,4 V DC, IL = 3 A esetén)
- Légnyomás (üzemi): 79 kPa ... 106 kPa
- CE: CE
- Tanúsítvány: 2022122304115696
- Csatlakozástechnika: Csatlakozástechnika
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Áramfelvétel: tipikusan 20 mA (TP1 bemenet); tipikusan 20 mA (TP2 bemenet); tipikus. 30 mA (TP3 bemenet)
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Kapcsolási frekvencia: max. 0,5 Hz
- Telepítési utasítások: lásd a teljesítménycsökkenési görbét
- Üzemi magasság: ≤ 2000 m (tengerszint felett)
- Maximálisan megengedett páratartalom (üzemi): 75% (átlagosan, alkalmanként 85%, páralecsapódás nélkül)
- Ütésállóság: 15 g, 11 ms
- Védő áramkör: Túlfeszültség-védelem | 36 V-os szupresszordióda
- Állapotjelző: 1 x LED (zöld)
- Kapcsolási feszültség: min. 16 V AC/DC; max. 250 V AC; max. 125 V / DC
- Megnevezés: 24V/0V
- Alkalmazás: Biztonságos bekapcsolás; Alacsony igény; Ex
- Ellátás: Ellátás
- Szín (ház): sárga (RAL 1018)
- Légnyomás (tárolás/szállítás): 79 kPa ... 106 kPa
- Bekapcsolási áram: ≤ 800 mA (Δt 100 ms)
- A kimenet leírása: nem biztonsági vezérlésű, záróérintkező
- Üzemi feszültségjelző: 1 x LED (sárga)
- Érintkezőkonfiguráció: 1 jelzőáramút
- Maximális folyamatos áram: 3 A (vegye figyelembe a teljesítménycsökkenést, a terhelés típusát és a terhelési feszültséget)
- Névleges szigetelési feszültség: 250 V AC
- Névleges vezérlőáramköri tápfeszültség (US): 24 V DC -15% / +10%
- Névleges vezérlőáram IS: tipikusan 75 mA
- Mechanikai élettartam: kb. 5 x 10⁷ kapcsolási ciklus
- Tipikus kiesési idő: 30 ms (A1-A2-n keresztül vezérelve)
- Érintkező anyaga: AgNi, aranyozott, Ag ötvözet
- CCC / Kínai Ex: CCC / Kínai Ex
- Relé típusa: Elektromechanikus relé
- Időpontok: Időpontok
- Jellemzően Behúzási idő (US): jellemzően 100 ms (A1-A2 bemeneteken keresztül vezérelve)
- Újraindítási idő: 1 s (A1-A2 kapcsokon keresztül vezérelve); 3 s (a diagnosztika készenléti ideje UD alkalmazása után)
- Névleges üzemmód 100 % ED
- Névleges lökőfeszültség-állóság / szigetelés: Alapszigetelés 4 kV az összes áramút és a tokozat között; Biztonságos leválasztás, megerősített szigetelés 6 kV (A1/A2, 24V/0V, 21/22 és TP1/TP2/TP3) és az engedélyező áramút (L, L', LO, LO', NI, NI', N, N') között
- Szűrési idő: 2 ms (A1-A2 kapcsokon Us feszültségesések esetén); max. 2 ms (A1-A2 ponton | alacsony tesztimpulzus-szélesség); ≥ 100 ms (A1-A2 ponton | alacsony tesztimpulzus-frekvencián); max. 17 ms (A1-A2 ponton | nagy tesztimpulzus-szélesség); ≥ 800 ms (A1-A2 ponton | nagy tesztimpulzus-sebesség)
- Energiafogyasztás UD-n: tipikusan 0,9 W (UD-n | kikapcsolt állapotban)
- Kimenetek száma: 1 (azonnali, potenciálmentes)
- Kapcsolási teljesítmény: min. 1 W
- Négyzet Teljes áram: 9 A2 (vegye figyelembe a teljesítménycsökkenést)
- Biztonsági integritási szint (SIL): 3
- A telepítési hely minimális védettségi fokozata: IP54
- Maximálisan megengedett páratartalom (tárolás/szállítás): 75% (átlagosan 85% alkalmanként, páralecsapódás nélkül)
- Bejáratok száma: 3
- Hibajelző: 1 x LED (piros)
- dugaszolható: igen
- Vezérlés: 1- és 2-csatornás
- Energiafogyasztás (USA): tipikusan 2 W (US/UD | bekapcsolt állapotban)
- Diagnosztikai tápfeszültség UD: 24 V DC -20% / +25%
- Bemeneti áram UD esetén: 35 mA (UD = 24 V esetén); 45 mA (UD = 19 V esetén); 25 mA (UD = 30 V esetén)
- Bekapcsolási áram UD-nél: 1,5 A (Δt< 10 µs)
- Biztonsággal kapcsolatos adatok: EN 50156-2: Biztonsággal kapcsolatos adatok: EN 50156-2
- Biztonsággal kapcsolatos adatok: IEC 61508 - Alacsony igényű: Biztonsággal kapcsolatos adatok: IEC 61508 - Alacsony igényű
- Rövidzárlatvédelem: nincs
- UL Ex, USA / Kanada: UL Ex, USA / Kanada
- Környezeti szimulációs teszt: Környezeti szimulációs teszt
- Digitális: Tesztpontok a megbízhatósági vizsgálathoz (T1, T2, T3): Digitális: Tesztpontok a megbízhatósági vizsgálathoz (T1, T2, T3)
- Relé: Áramút engedélyezése (L-LO-NI-N / L'-LO'-NI'-N'): Relé: Áramút engedélyezése (L-LO-NI-N / L'-LO'-NI'-N')
- Relé: Jelzőáramút (21/22): Relé: Jelzőáramút (21/22)
- Kapcsolt áram: max. 100 mA
- Csomagolás
darab
- Termék típus
Csatolórelé
- Gyártói szám
PSR-PC52-1NO-1NC-24DC-SP
- Csatlakozó
Push-in kapocs
- Üzemi feszültség
24 V/DC
- Megszólalási idő
100 ms
- Érintkező típus
1 nyitó
- Kapcsolási feszültség (max.)
250 V/AC
125 V/DC
- Max. kapcsolási áram
100 mA
- Safety Integrity Level
SIL 3
- Engedélyek (érzékelők)
CE
IP20
- Üzemi hőmérséklet (min.)
-25 °C
- Üzemi hőmérséklet (max.)
60 °C
- Mélység
114.5 mm
- Szélesség
17.5 mm
- Magasság
117.4 mm
- Méret
(Sz x Ma x Mé) 17.5 x 117.4 x 114.5 mm
- Tartalom
1 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3561808 Csatolórelé PSR-PC52-1NO-1NC-24DC-SP Phoenix Contact Üzemi feszültség: 24 V/DC 1 nyitó (Sz x Ma x Mé) 17.5 x 117.4 x 114
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3561808 Csatolórelé PSR-PC52-1NO-1NC-24DC-SP Phoenix Contact Üzemi feszültség: 24 V/DC 1 nyitó (Sz x Ma x Mé) 17.5 x 117.4 x 114
Leírás
Csatolórelé galvanikus leválasztáshoz és teljesítményillesztéshez SIL 3 F&G alkalmazásokhoz, alacsony igényű, terhelésdiagnosztika kikapcsolt és bekapcsolt állapotban vezetékszakadás és rövidzárlat esetén, 1 engedélyező áramút, tesztimpulzus-szűrő, dugaszolható push-in csatlakozó, szélesség 17,5 mm
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
