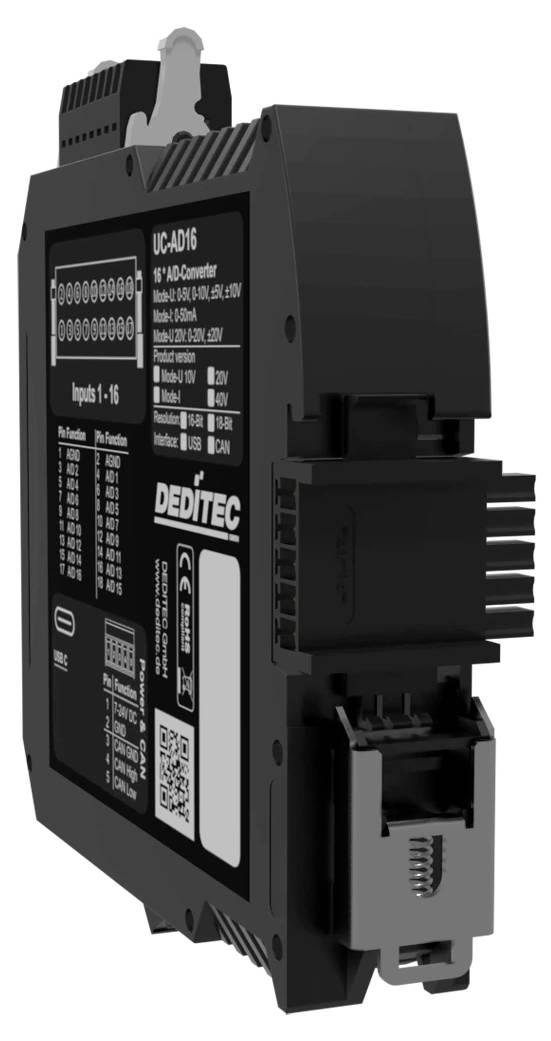

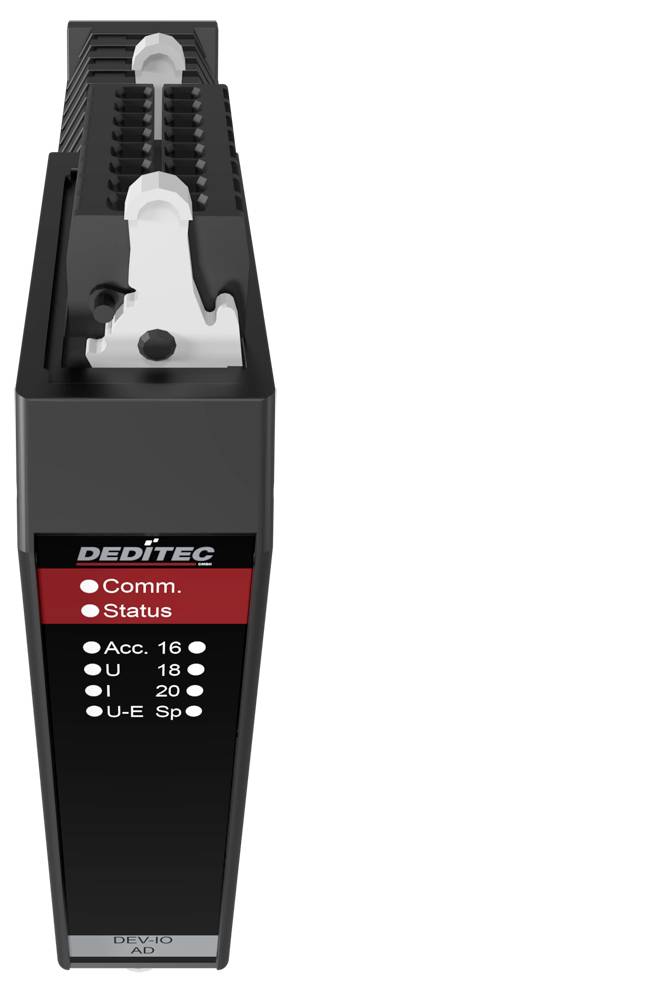

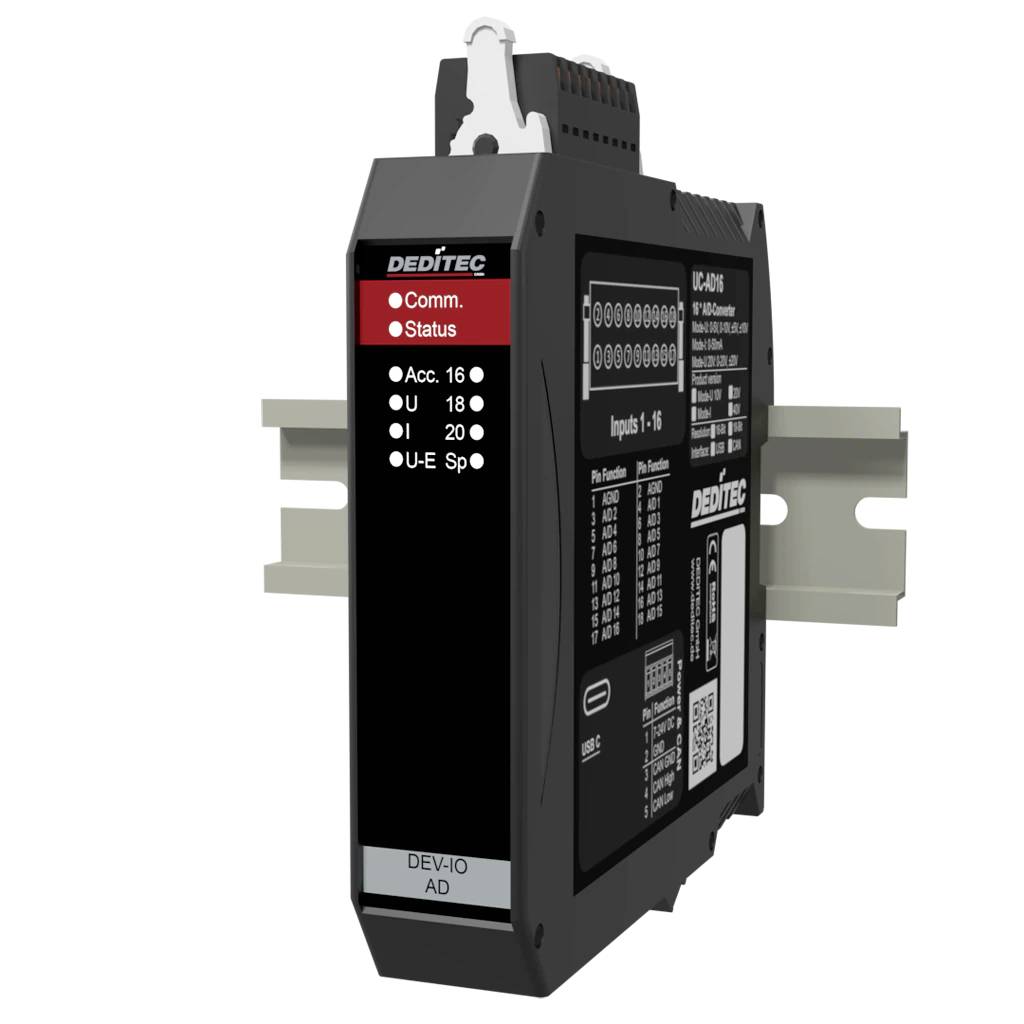

Deditec UC-CAN-U-AD16-16 UC-CAN-U-AD16-16 Bemeneti modul CAN Bus, USB Bemenetek: 16 x Kimenetek száma: 0 x I/O-k száma:
Adatlap (PDF)
Gyártól szám:
Rendelési szám:
Szám
Összesen (254 990 Ft / Darab)
254 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők
UC-CAN 16 bites A/D átalakító (U-mód) – 16 csatornás CAN busz modul – USB konfigurációs interfésszel
- 16 csatornás A/D átalakító analóg feszültségjelekhez
- Felbontás a változattól függően: 16 bit csatornánként
- CAN busz modul CAN 2.0A / CAN 2.0B csatlakozóval
- Nyílt CAN protokoll a saját rendszerekbe való integrációhoz
- Galvanikusan leválasztott CAN interfész 500 V-ig
- Kiegészítő USB-C interfész az üzembe helyezéshez, szervizeléshez és a közvetlen modulhozzáféréshez
- A/D szűrő a mérési jel zavarainak kisimítására
- Eseményvezérlés egyszerű if-then logikához a modulmemóriában
- Tápfeszültség: +12 V és +24 V DC között
- DIN sínre szerelhető vezérlőszekrényekben való használatra
- CAN interfész 9 tűs D-sub csatlakozón keresztül
- CAN 2.0A és CAN 2.0B támogatás
- CAN bitráták 10 kbit/s-tól 1 Mbit/s-ig
- Nyílt CAN protokoll vezérlő-, tesztpad- és mérőrendszerekhez
- Automatikus TX/RX mód a CAN csomagok automatikus feldolgozásához
- USB-C, mint további hozzáférési pont a paraméterezéshez, teszteléshez és szervizeléshez
- 16 analóg A/D csatorna egyvégű konfigurációban
- 16 bites változat feszültség- és árammérési tartományokhoz
- Alkalmas analóg érzékelőjelek rögzítésére mérési és automatizálási környezetben
- Bemeneti ellenállás: több mint 500 kOhm
- Az A/D átalakító konverziós sebessége: 4 µs
Műszaki adatok
- Konverziós sebesség: 4 µs
- Termék típus
Bemeneti modul
- Csatlakozók
CAN Bus
USB
- Gyártói szám
UC-CAN-U-AD16-16
- Üzemi feszültség
7 V/DC
24 V/DC
- Üzemi hőmérséklet (max.)
50 °C
- Üzemi hőmérséklet (min.)
10 °C
- Üzemi feszültség
7–24 V egyenfeszültség
- Üzemi hőmérséklet
10 - 50 °C
- I/O-k száma
16
- Bemenetek
16 x
- Kimenetek száma
0 x
- Méret
(Sz x Ma) 22.5 mm x 120 mm
- Áramfelvét (max.)
130 mA
- Magasság
120 mm
- Szélesség
22.5 mm
- Gyártói szám
UC-CAN-U-AD16-16
- Kivitel
DIN sínre szerelhető modul (TS 35 x 7,5 mm-es szerelősín) kompakt ipari házban
- Bemenetek
6 analóg bemenet (A/D átalakítók) 16 bites felbontással (egypontos)
- Csatlakozók
CAN busz (CAN 2.0A és CAN 2.0B támogatása akár 1 Mbit/s sebességgel, galvanikusan leválasztva optocsatolóval)
USB (USB-C konfigurációhoz, diagnosztikához és szervizeléshez a DEDITEC ICT eszközön keresztül)
- Áramfelvét
130 mA
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3796604 Deditec UC-CAN-U-AD16-16 UC-CAN-U-AD16-16 Bemeneti modul CAN Bus, USB Bemenetek: 16 x Kimenetek száma: 0 x I/O-k száma:
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3796604 Deditec UC-CAN-U-AD16-16 UC-CAN-U-AD16-16 Bemeneti modul CAN Bus, USB Bemenetek: 16 x Kimenetek száma: 0 x I/O-k száma:
Leírás
Az UC-CAN-U-AD16-16 egy ipari, 16 csatornás CAN buszmodul analóg feszültségjelek decentralizált fogadására. Az UC-CAN-U-AD16-16 modul 16 egyvégű A/D csatornát biztosít, és 16 bites felbontással kapható. A mért értékek CAN 2.0A/2.0B interfészen keresztül, nyílt CAN protokollal és automatikus TX/RX móddal kerülnek átvitelre. Galvanikus leválasztás akár 500 V-ig, szoftveralapú A/D szűrő és eseményvezérlés támogatja az ipari mérési adatgyűjtésben, tesztpadokon, gépfelügyeletben és CAN-alapú automatizálási rendszerekben való alkalmazást.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- U-mód
- M2M funkcionalitás
- automatikus CAN-RX/TX mód
- NYERS KONZERV
- 1939-es jegyzőkönyv
- Ingyenes konfigurációs és tesztelő szoftver
- USB konfigurációs interfész
- Tápfeszültség: +7 V - +24 V DC
- Bedugaszolható rugósín reteszelő mechanizmussal
- 35 mm x 7,5 mm-es DIN sínre szerelhető
- Üzemi hőmérséklet: +10 °C és +50 °C között (bővített hőmérsékleti tartomány kérésre elérhető)
- Tipikus ipari beltéri és vezérlőszekrényes környezetekhez alkalmas
Szállítás tartalma
- USB-kábel, A-dugó - C-dugó
- 5 tűs csatlakozó
- 2 db 16 tűs csatlakozó
- Wago csatlakozókhoz való működtető szerszám
- DIN síncsatlakozók
Rendszerkövetelmények
- Windows, Linux
