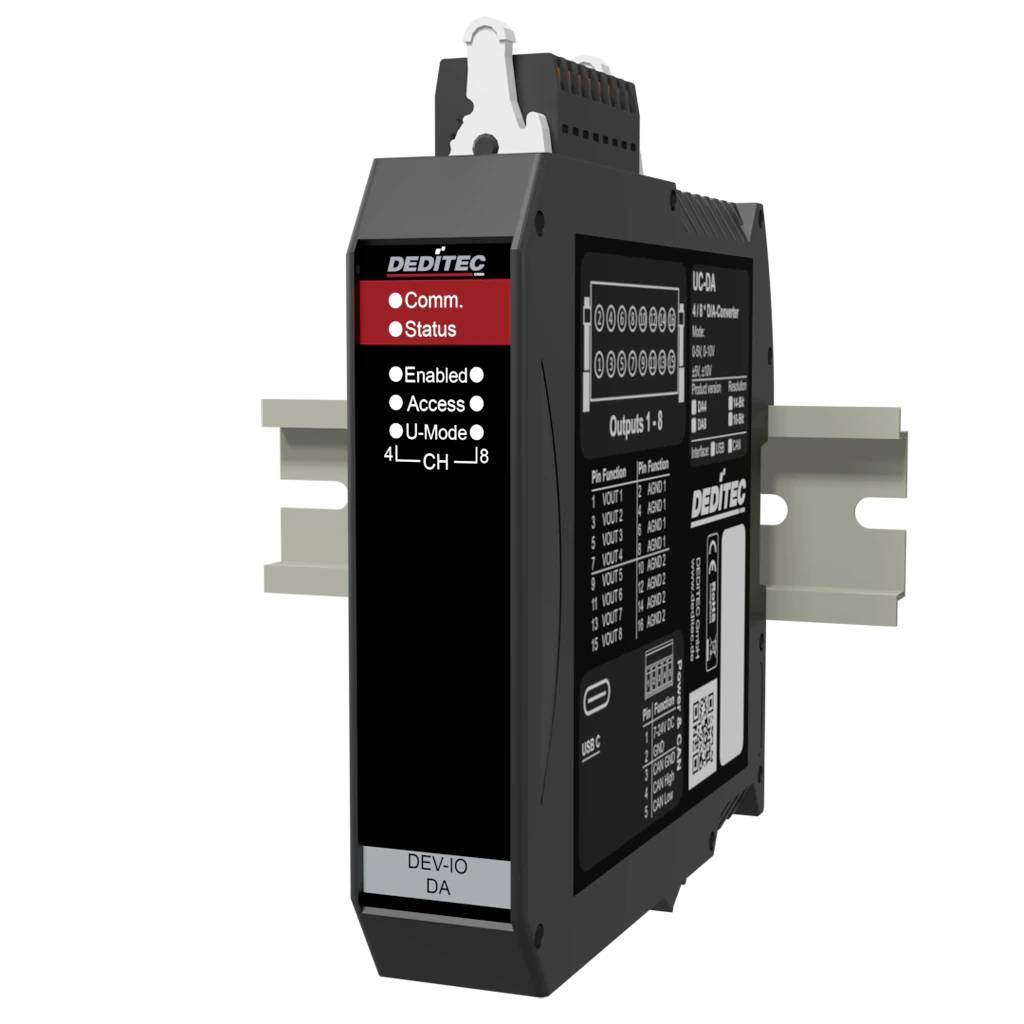

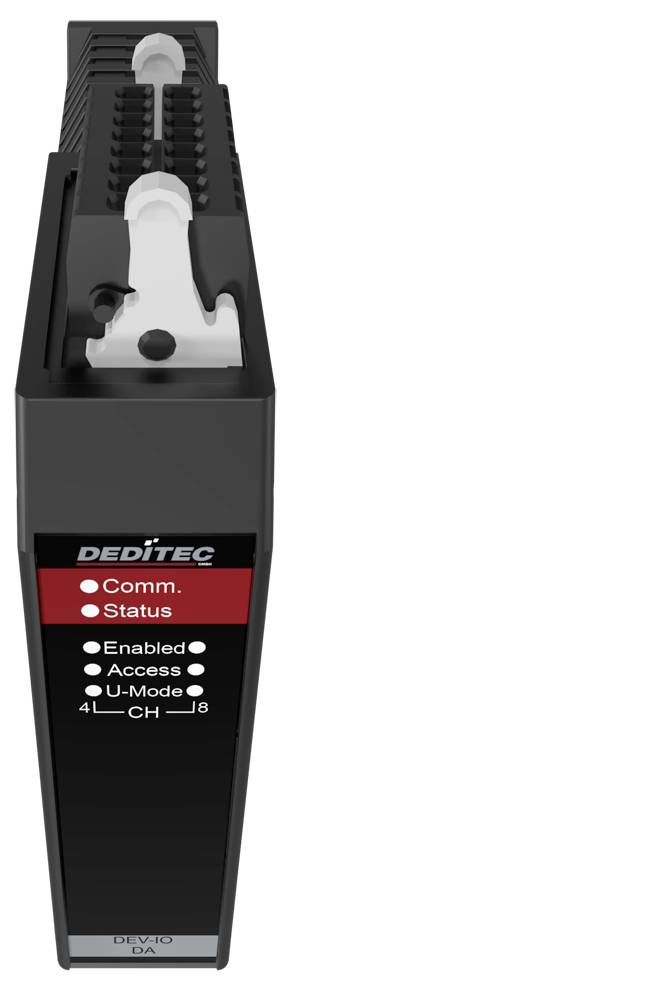

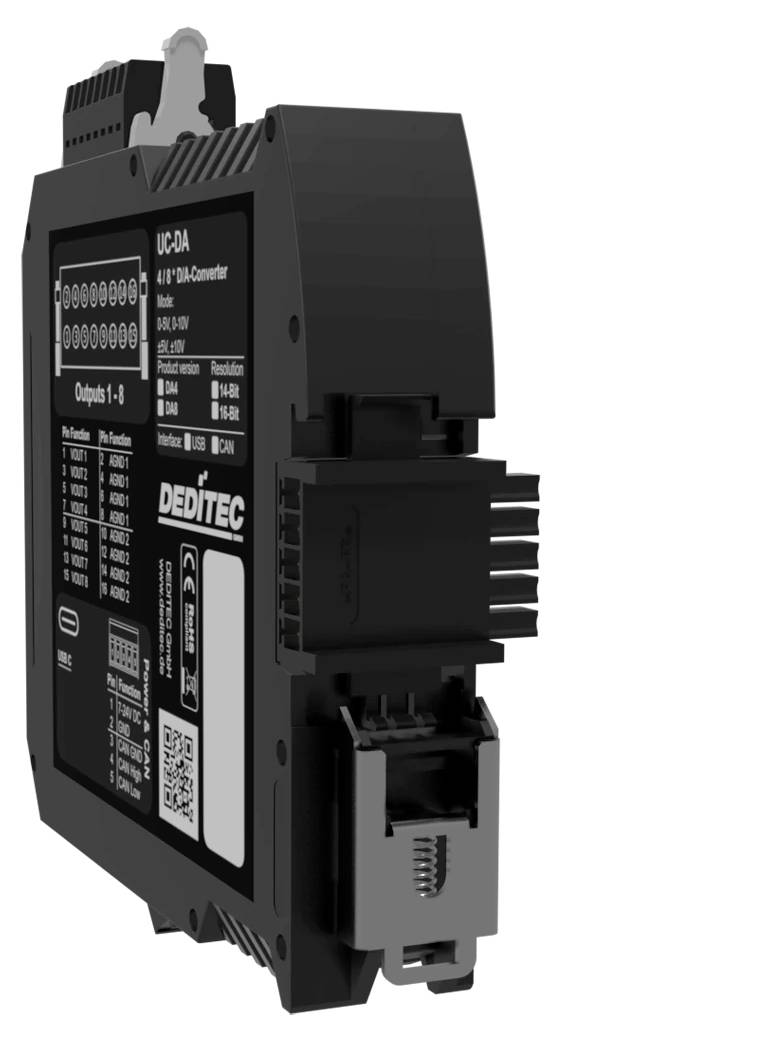

Deditec UC-CAN-U-DA4_16 UC-CAN-U-DA4_16 Kimeneti modul CAN Bus, USB Bemenetek: 0 x Kimenetek száma: 4 x I/O-k száma: 4 2
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (155 110 Ft / Darab)
155 110 Ft
ÁFA nélkül
Főbb jellemzők
CAN 16 bites D/A analóg átalakító – 4 csatornát konvertál – USB konfigurációs interfésszel
- USB 2.0 interfész akár 480 Mbit/s sebességgel
- Gyors beállítás a plug-and-play integrációnak köszönhetően
- Vezérlés: API Windows és Linux rendszerekhez (DELIB illesztőprogram-könyvtár), parancssori felület
- CAN interfész az ISO 11898 szabvány szerint
- Nyílt CAN protokoll (RAW CAN)
- Automatikus adás/vétel mód
- Galvanikusan leválasztott 500 V-ig
- 16 bites felbontás csatornánként
- Feszültségtartományok: 0-5V, 0-10V, ±5V, ±10V
- Galvanikus leválasztás a tápegységhez: max. 500 V AC
- A D/A átalakító konverziós ideje: 10-12 µs
- Terhelési ellenállás: több mint 2 kOhm
Műszaki adatok
- TS 35 x 7,5 mm-es DIN sínre szerelés
- A CAN átviteli sebessége 10 kbit/s és 1 Mbit/s között állítható
- integrált hibatűrő mód (biztonsági állapot kommunikációs hiba esetén)
- nyílt CAN protokoll, automatikus TX/RX mód
- Termék típus
Kimeneti modul
- Csatlakozók
CAN Bus
USB
- Gyártói szám
UC-CAN-U-DA4_16
- Üzemi feszültség
24 V/DC
- Üzemi hőmérséklet (max.)
50 °C
- Üzemi hőmérséklet (min.)
10 °C
- Üzemi feszültség
7 V DC - 24 V DC (feszültségdugón vagy DIN sínre szerelhető buszon keresztül)
- Üzemi hőmérséklet
10 - 50 °C
- I/O-k száma
4
- Bemenetek
0 x
- Kimenetek száma
4 x
- Méret
(Sz x Ma) 22.5 mm x 120 mm
- Áramfelvét (max.)
130 mA
- Magasság
120 mm
- Szélesség
22.5 mm
- Gyártói szám
UC-CAN-U-DA4_16
- Kivitel
DIN sínre szerelhető modul galvanikusan leválasztott CAN interfésszel és USB konfigurációval
- Kimenetek
4 analóg kimenet (16 bites felbontás), galvanikusan leválasztva 1 kV-ig
- Csatlakozók
CAN busz (vezérléshez/adatokhoz)
USB (a DEDITEC ICT eszközön keresztüli konfigurációhoz)
- Áramfelvét
130 mA
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3796600 Deditec UC-CAN-U-DA4_16 UC-CAN-U-DA4_16 Kimeneti modul CAN Bus, USB Bemenetek: 0 x Kimenetek száma: 4 x I/O-k száma: 4 2
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3796600 Deditec UC-CAN-U-DA4_16 UC-CAN-U-DA4_16 Kimeneti modul CAN Bus, USB Bemenetek: 0 x Kimenetek száma: 4 x I/O-k száma: 4 2
Leírás
Az UC-CAN-DA4 egy nagy teljesítményű CAN analóg átalakító 4 precíz D/A csatornával a jelfeszültségek kimenetéhez. Ideális ipari automatizáláshoz és rugalmas jelátvitelhez. Tipikus alkalmazások közé tartozik az érzékelőjelek szimulációja tesztpadokon és analóg aktuátorok vezérlése CAN-alapú vezérlőkben. Robusztus, galvanikusan leválasztott és tökéletes igényes mérési és tesztelési környezetekhez.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- M2M funkcionalitás
- automatikus CAN-RX/TX mód
- NYERS KONZERV
- 1939-es jegyzőkönyv
- Ingyenes konfigurációs és tesztelő szoftver
- USB konfigurációs interfész
- Tápfeszültség: +7 V - +24 V DC
- Bedugaszolható rugósín reteszelő mechanizmussal
- 35 mm x 7,5 mm-es DIN sínre szerelhető
- Üzemi hőmérséklet: +10 °C és +50 °C között (bővített hőmérsékleti tartomány kérésre elérhető)
- Tipikus ipari beltéri és vezérlőszekrényes környezetekhez alkalmas
Szállítás tartalma
- USB-kábel, A-dugó - C-dugó
- 5 tűs csatlakozó
- 2 db 16 tűs csatlakozó
- Wago csatlakozókhoz való működtető szerszám
- DIN síncsatlakozók
Rendszerkövetelmények
- Windows, Linux
