DEHN 929166 DPA C8 D 4PPOE Túlfeszültség levezető 1 db vásárlása

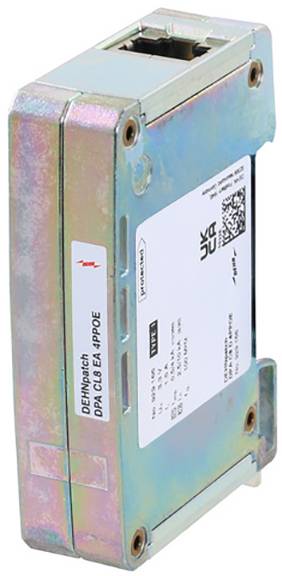

Prizmaalakú fémelektronikai eszköz 'DEHNpatch DPA CL8 EA APPOE' feliratú címkével. A termék úgy tűnik, hogy egy hálózati egység.

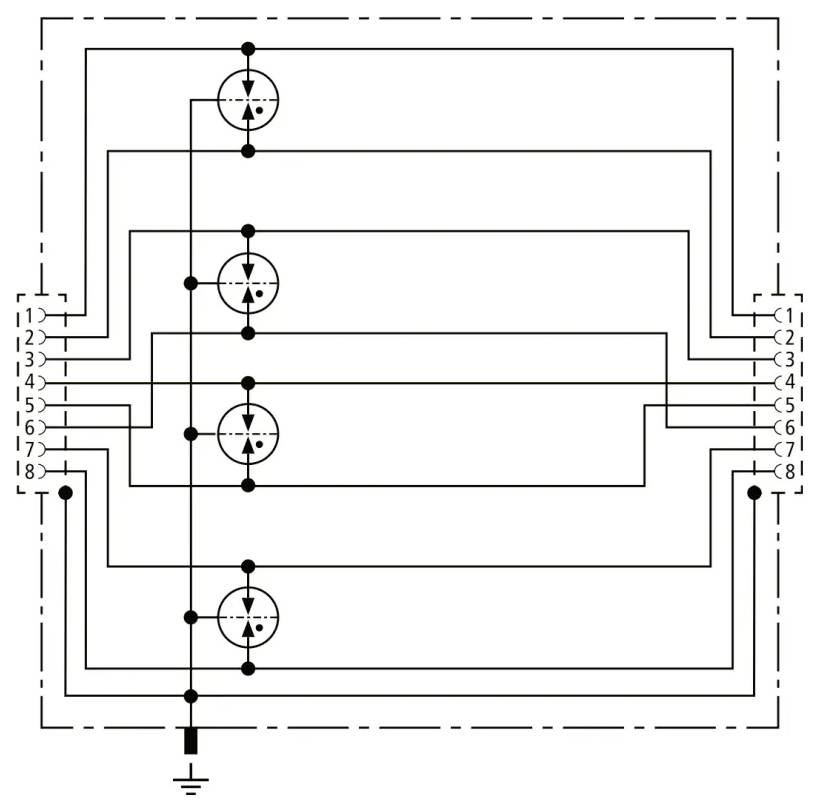

Négy tekercset és érintkezőt tartalmazó relés logikai áramkör vázlata, amelyek egy elektromos rendszer vezérlésére vannak összekapcsolva, alul földelve.

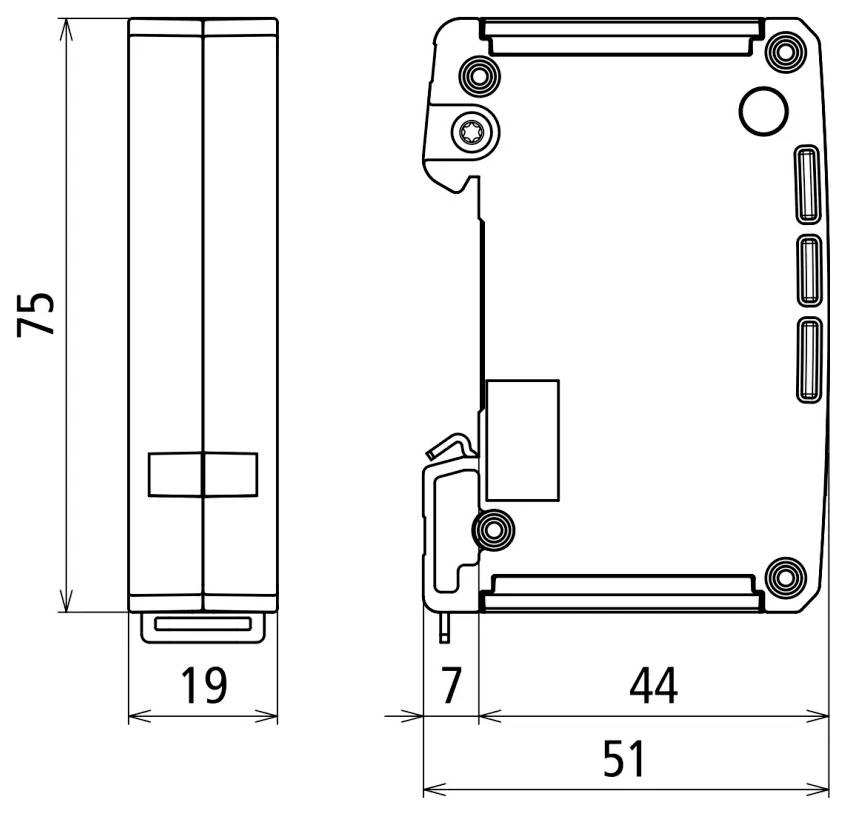

Egy műszaki rajz egy téglalap alakú eszköz méreteit mutatja. Elölnézetben a méretek 75 x 19, oldalnézetben pedig 51 x 7.

1/3

Adatlap (PDF)

Szállítás: 10. 5. H.

4 db

Szám

Összesen (22 827 Ft / Darab)

22 827 Ft

ÁFA nélkül

Már csak 4 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

DEHN villámhárító 929166

19 mm-es szélesség.
RJ45 csatlakozási technológia
Villámvédelmi potenciálkiegyenlítéshez

Műszaki adatok

Névleges feszültség (UN): 3,3 V
Maximális folyamatos feszültség DC (Uc): 3,3 V
Maximális folyamatos feszültség DC Pa-Pa (PoE) (Uc): 58 V
Névleges áram (IL): 1,5A
D1 villám impulzus áram (10/350 μs) összesen (Iimp): 4 kA
C2 névleges kisülési áram (8/20 μs) Ad-Ad (In): 2,5 kA
C2 névleges kisülési áram (8/20 μs) Ad-PG (In): 2,5 kA
C2 névleges kisülési áram (8/20 μs) összesen (In): 10 kA
C2 Névleges kisülési áram (8/20 μs) Pa-Pa (PoE) (In): 2,5 kA
Ad-Ad védelmi szint In C2 (UP): ≤ 700 V
Ad-PG védelmi szint In C2-nél (UP): ≤ 600 V
Pa-Pa védelmi szint In C2-nél (PoE) (UP): ≤ 800 V
Ad-Ad védelmi szint 1 kV/μs C3 (UP) mellett: ≤ 700 V
Ad-PG védelmi szint 1 kV/μs C3 (UP) mellett: ≤ 600 V
Pa-Pa védelmi szint 1 kV/μs C3 (PoE) (UP) mellett: ≤ 800 V
Vágási frekvencia (fG): 100 MHz
Kapacitás vonal-vonal (C): ≤ 10 pF
Ad-PG (C) kapacitás: ≤ 25 pF
Szerelés: 35 mm-es DIN-sín az EN 60715 szerint
Bemeneti/kimeneti csatlakozó: RJ45 aljzat/RJ45 aljzat
Férőhely: 1/2, 3/6, 4/5, 7/8
Földelés: 35 mm-es DIN-sínen keresztül az EN 60715 szerint
Ház anyaga: présöntvény cink
Szín: üres
Súly: 167 g

Termék típus: Túlfeszültség levezető

Névleges feszültség: 3.3 V

Üzemi hőmérséklet: -40ºC és +80ºC között °C

: IP20

Gyártói szám: 929166

Szabványok: IEC 61643-21 / EN 61643-21

Méret: (Sz x Ma x Mé) 19 x 75 x 51 mm

Szélesség: 19 mm

Magasság: 75 mm

Mélység: 51 mm

Tartalom: 1 db

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2589588 DEHN 929166 DPA C8 D 4PPOE Túlfeszültség levezető 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2589588 DEHN 929166 DPA C8 D 4PPOE Túlfeszültség levezető 1 db

Leírás

Univerzális, helytakarékos villámáram-levezető 19 mm szélességgel és RJ45 csatlakozási technológiával a villámvédelmi potenciálkiegyenlítéshez. D osztályú strukturált kábelezési alkalmazások védelme 100 MHz-ig, pl. B. Ipari Ethernet, adatelosztók, digitális kamerarendszerek, Power over Ethernet (IEEE 802.3 kompatibilis 4PPoE-ig) és általában Ethernet-alapú interfészek. Minden vezetékpárt erős gázkisülés-levezetők védenek. Teljesen árnyékolt adapter kivitel RJ45-ös aljzatokkal DIN-sínre szereléshez. További csavaros csatlakozással a ház oldalán az opcionális földelési csatlakozáshoz.

Ez a szöveg gépi fordítással készült.
