DEHN 942310 DG MP TT 275 Túlfeszültség levezető Túlfeszültség elleni védelem: Elosztószekrény 20 kA 1 db vásárlása

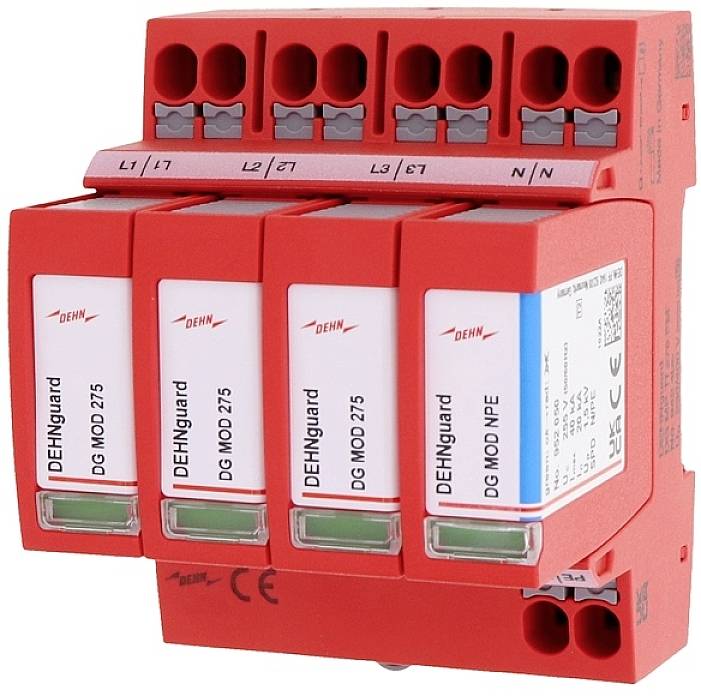

Egy piros túlfeszültségvédelmi eszköz négy modulbetéttel. A modulok „DEHNguard DG MOD 275" felirattal vannak ellátva.

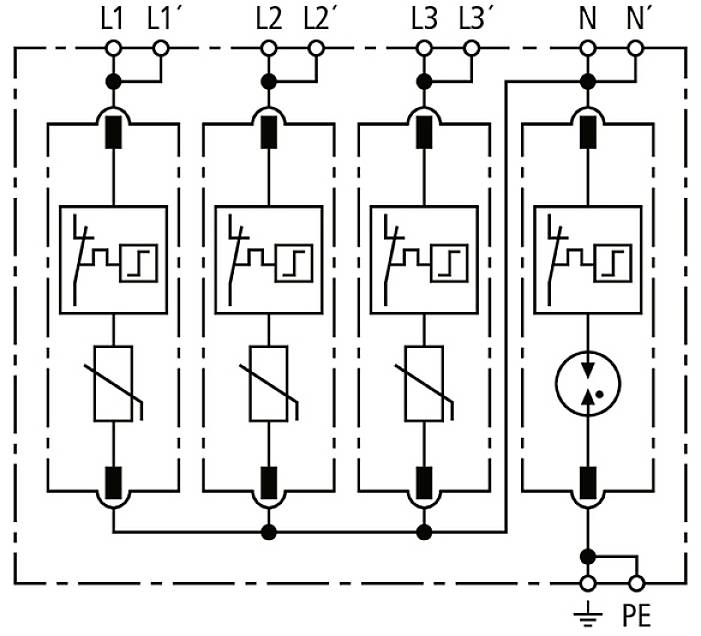

'Háromfázisú védőkapcsoló elvi kapcsolási rajza négy áramkörrel, amelyek L1, L2, L3 és N jelöléssel ellátottak, valamint PE-csatlakozóval.'

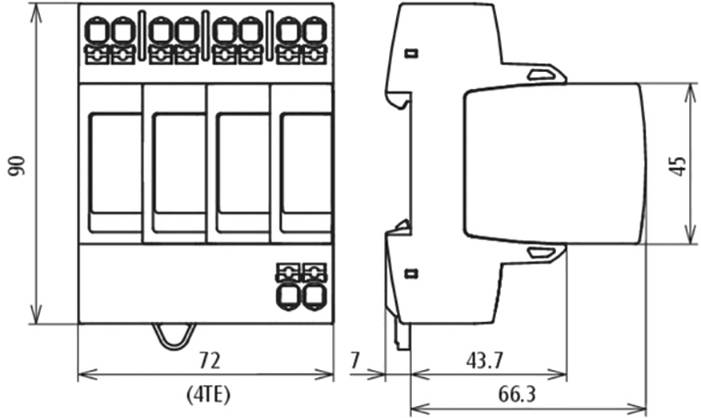

Villamos eszköz kapcsolási rajza, 90 mm magas, 72 mm széles, 4 egységes (4TE) kivitelben. Elő- és oldalnézetet mutat méretekkel.

1/3

Adatlap (PDF)

Szállítás: 10. 12. H.

3 db

Szám

Összesen (44 874 Ft / Darab)

44 874 Ft

ÁFA nélkül

Már csak 3 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Energetikailag összehangolt védőhatás a végberendezésre (≤ 10 m) 2. típus + 3. típus
Legmagasabb folyamatos feszültség: AC [L-PE] (UC) 275 V (50 / 60 Hz)
Legmagasabb folyamatos feszültség: AC [N-PE] (UC) 255 V (50 / 60 Hz)
Névleges kisülési áram: (8/20 µs) (In) 20 kA
Névleges terhelési áram V-vel a vezetékeken keresztül: (IL) 40 A
Védelmi szint [L-PE] / [N-PE] (UP): ≤ 1,5 / ≤ 1,5 kV
Védelmi szint [L-PE] / [N-PE] 5 kA-nál (UP): ≤ 1,5 / ≤ 1,5 kV
Válaszidő (tA): ≤ 100ns
További külső biztosíték szükséges: nem
Rövidzárlat-ellenállási besorolás (ISCCR): 25 kArms
Max. hálózati oldali túláramvédelem V-átmenő vezetékkel: 40 A gG
Max. hálózati oldali túláramvédelem leágazó vezetékezéssel
(kettős csatlakozás 2 x 10 mm²) nincs:
TOV feszültség (UT) - Jellemző: 335 V / 5 mp - Erő
TOV feszültség (UT) - Jellemző: 440 V / 120 perc - Erősség
Szivárgó áram: nincs szivárgási áram
Funkció/hiba kijelzés: zöld/piros
Portok száma: 1
Csatlakozási keresztmetszet: (min.) 1,5 mm² tömör
Csatlakozási keresztmetszet: (min.) 6 mm² finomszálú
Csatlakozási keresztmetszet: (max.) 10 mm² tömör / rugalmas
Csatlakozási keresztmetszet: (min.) 1,5 mm² érvéghüvellyel
Csatlakozási keresztmetszet: (max.) érvéghüvellyel 6 mm²
Csatlakozási keresztmetszet: (max.) 10 mm² perem nélküli érvéghüvellyel
Szerelés 35 mm-es DIN sínre az EN 60715 szerint
Ház anyaga: hőre lágyuló műanyag, piros szín, UL 94 V-0
Beépítés helye: belső
Beépítési méretek: 4 LE, DIN 43880
Engedélyek: KEMA, VDE
Kapcsolási kapacitás: AC 250V / 0,5A
Kapcsolási kapacitás: DC 250V / 0,1A; 125V/0,2A; 75V/0,5A

Termék típus: Túlfeszültség levezető

Túlfeszültség elleni védelem: Elosztószekrény

Levezető áram: 20 kA

Névleges feszültség: 230 V/AC
400 V/AC

Megszólalási idő: ≤ 25 ns

Üzemi hőmérséklet: -40...+80 °C

: IP20

Gyártói szám: 942310

Gyártói szín: Piros

Szabványok: SPD az EN 61643-11 szerint / ... IEC 61643-11 Type 2 + Type 3 / Class II + Class III

Méret: (Sz x Ma x Mé) 72 x 90 x 70 mm

Szélesség: 72 mm

Magasság: 90 mm

Mélység: 70 mm

Tartalom: 1 db

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2734571 DEHN 942310 DG MP TT 275 Túlfeszültség levezető Túlfeszültség elleni védelem: Elosztószekrény 20 kA 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2734571 DEHN 942310 DG MP TT 275 Túlfeszültség levezető Túlfeszültség elleni védelem: Elosztószekrény 20 kA 1 db

Leírás

Moduláris túlfeszültség-levezető TT és TN-S rendszerekhez (3+1 kör).

· Csatlakoztatásra kész komplett egység, amely egy alaprészből és bedugható védelmi modulokból áll

· Energetikailag összehangolt a Red/Line termékcsaládon belül

· Nagy kisülési kapacitás az erős cink-oxid varisztoroknak/szikraközöknek köszönhetően

· Magas szintű készülékbiztonság a "Thermo-Dynamic-Control" levezető-felügyeletnek köszönhetően

· Egyszerű, szerszám nélküli védelmi modulcsere modulreteszelő rendszerrel, modulnyitó gombbal

· Rezgés- és ütésellenőrzés az EN 60068-2 szerint

· Push-in csatlakozási technológia"

Ez a szöveg gépi fordítással készült.
