DEHN 942400 DG MP TNS 275 Túlfeszültség levezető Túlfeszültség elleni védelem: Elosztószekrény 20 kA 1 db vásárlása

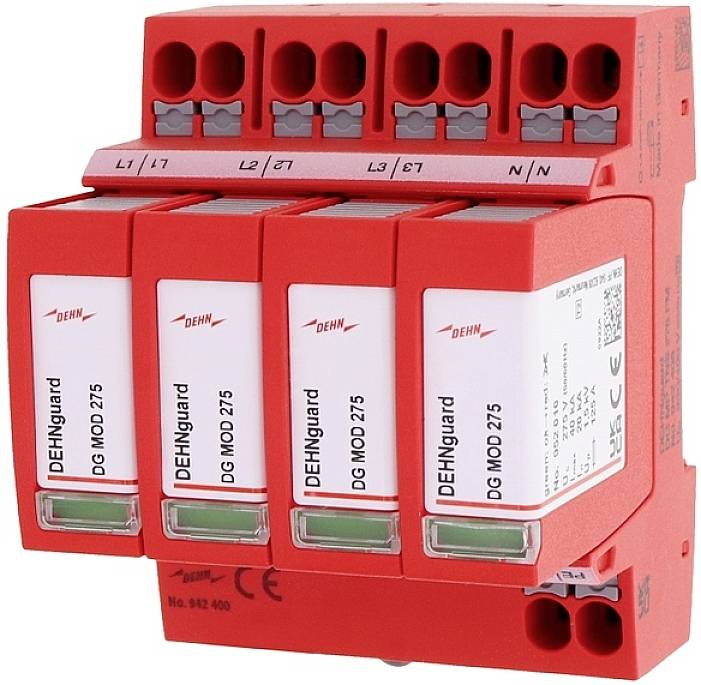

Vörös túlfeszültségvédő 'DEHNguard DG MOD 275', négy modulból álló, L1, L2, L3, N jelöléssel ellátott áramellátási védelmi eszköz.

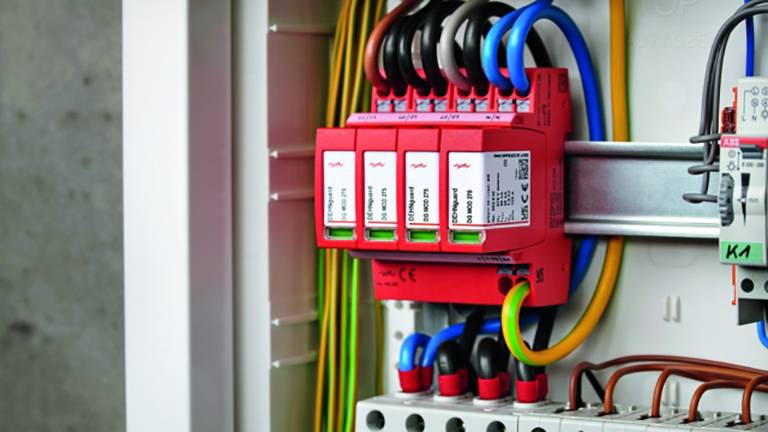

Elektromos elosztószekrény több piros védőkapcsolóval és színes kábelekkel. Gondoskodik az elektromos biztonságról és elosztásról.

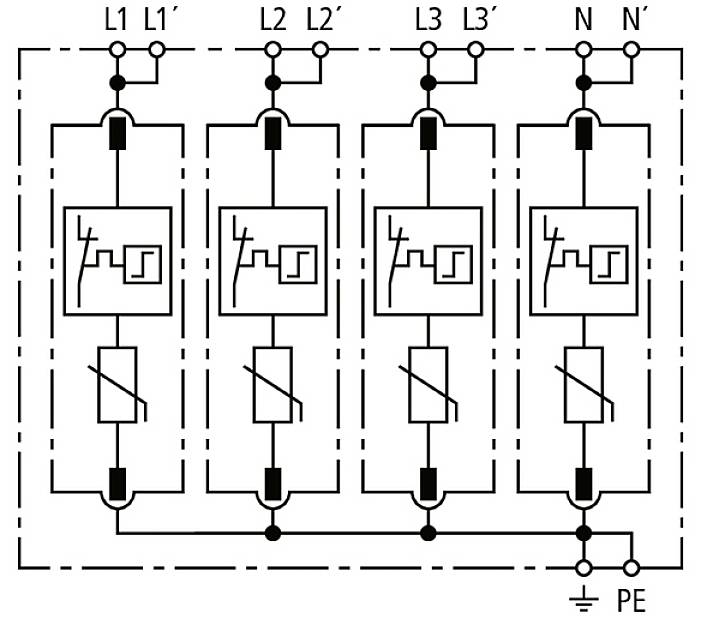

A kép egy elektromos kapcsolási rajzot mutat, amelyen négy motoros kapcsolókészülék párhuzamosan van kötve, 'L1'-től 'L3'-ig, védőföldeléssel (PE).

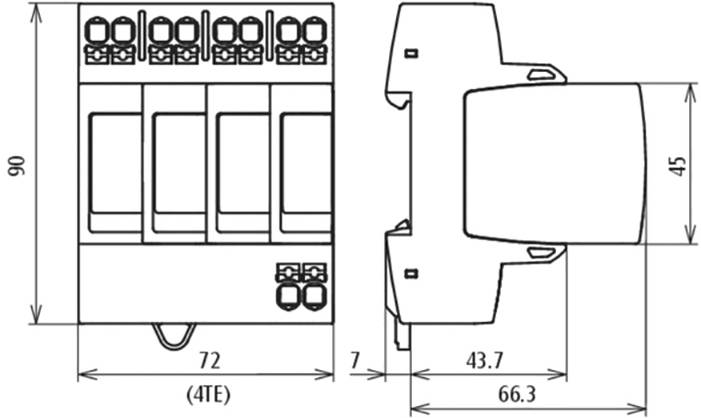

Egy négypólusú elektromos kapcsoló műszaki rajza méretekkel milliméterben: magasság 90, szélesség 72, mélység 66,3.

1/4

Adatlap (PDF)

Szállítás: 10. 13. K.

11 db

Szám

Összesen (38 575 Ft / Darab)

38 575 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Energetikailag összehangolt védőhatás a végberendezésre (≤ 10 m) 2. típus + 3. típus
Névleges feszültség: AC (UN) 230 / 400 V (50 / 60 Hz)
Legmagasabb folyamatos feszültség: AC (UC) 275 V (50 / 60 Hz)
Névleges kisülési áram: (8/20 µs) (In) 20 kA
Max. kisülési túlfeszültség: (8/20 µs) (Imax) 40 kA
Kombinált túlfeszültség: [LN] (UOC) 20 kV
Névleges terhelési áram V-vel a vezetékeken keresztül: (IL) 40 A
Védelmi szint: [L-PE] / [N-PE] (UP) ≤ 1,5 / ≤ 1,5 kV
Védelmi szint: [L-PE] / [N-PE] 5 kA-nál (UP) ≤ 1 / ≤ 1 kV
Max. hálózati oldali túláramvédelem V-átmenő huzalozással: 40 A gG
Max. vonaloldali túláramvédelem leágazó vezetékezéssel (kettős csatlakozás 2 x 10 mm²): 125 A gG
Rövidzárlati szilárdság max. hálózati oldali túláramvédelemmel: (ISCCR) 50 kArms
TOV feszültség (UT) - Jellemző: 335 V / 5 mp - Erő
TOV feszültség (UT) - karakterisztika: 440 V / 120 perc - biztonságos meghibásodás
Funkció/hiba kijelzés: zöld/piros
Portok száma 1
Csatlakozási keresztmetszet: (min.) 1,5 mm² tömör
Csatlakozási keresztmetszet: (min.) 6 mm² finomszálú
Csatlakozási keresztmetszet: (max.) 10 mm² tömör / rugalmas
Csatlakozási keresztmetszet: (min.) 1,5 mm² érvéghüvellyel
Csatlakozási keresztmetszet: (max.) érvéghüvellyel 6 mm²
Csatlakozási keresztmetszet: (max.) 10 mm² perem nélküli érvéghüvellyel
Szerelés 35 mm-es DIN sínre az EN 60715 szerint
Ház anyaga hőre lágyuló, piros szín, UL 94 V-0
Beépítés helye beltérben
Beépítési méretek: 4 LE, DIN 43880
KEMA, VDE jóváhagyások
FM elérhetőségek: / kapcsolati űrlap váltó
Kapcsolási kapacitás: AC 250V / 0,5A
Kapcsolási kapacitás: DC 250V / 0,1A; 125V/0,2A; 75V/0,5A
Csatlakozási keresztmetszet FM kapcsokhoz max.1,5 mm2 tömör / rugalmas

Termék típus: Túlfeszültség levezető

Túlfeszültség elleni védelem: Elosztószekrény

Levezető áram: 20 kA

Névleges feszültség: 230 V/AC
400 V/AC

Megszólalási idő: ≤ 25 ns

Üzemi hőmérséklet: -40...+80 °C

: IP20

Gyártói szám: 942400

Gyártói szín: Piros

Szabványok: SPD az EN 61643-11 szerint / ... IEC 61643-11 Type 2 + Type 3 / Class II + Class III

Méret: (Sz x Ma x Mé) 72 x 90 x 66.3 mm

Szélesség: 72 mm

Magasság: 90 mm

Mélység: 66.3 mm

Tartalom: 1 db

Súly: 350 g

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2734568 DEHN 942400 DG MP TNS 275 Túlfeszültség levezető Túlfeszültség elleni védelem: Elosztószekrény 20 kA 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2734568 DEHN 942400 DG MP TNS 275 Túlfeszültség levezető Túlfeszültség elleni védelem: Elosztószekrény 20 kA 1 db

Leírás

Moduláris túlfeszültség-levezető TN-S rendszerekhez; potenciálmentes távjelző érintkezővel.

· Csatlakoztatásra kész komplett egység, amely egy alaprészből és bedugható védelmi modulokból áll

· Energetikailag összehangolt a Red/Line termékcsaládon belül

· Nagy kisülési kapacitás az erős cink-oxid varisztoroknak/szikraközöknek köszönhetően

· Magas szintű készülékbiztonság a "Thermo-Dynamic-Control" levezető-felügyeletnek köszönhetően

· Egyszerű, szerszám nélküli védelmi modulcsere a modulreteszelő rendszerrel, modulnyitó gombbal

· Rezgés- és ütésellenőrzés az EN 60068-2 szerint

· Push-in csatlakozási technológia
