DEHN 942405 DG MP TNS 275 FM Túlfeszültség levezető Túlfeszültség elleni védelem: Elosztószekrény 20 kA 1 db vásárlása

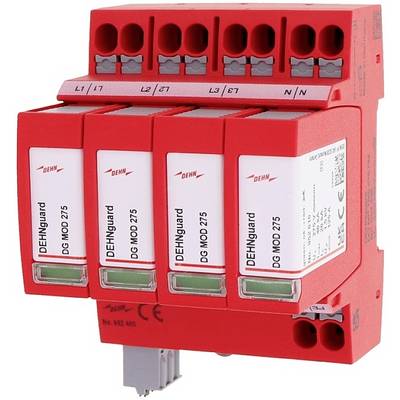

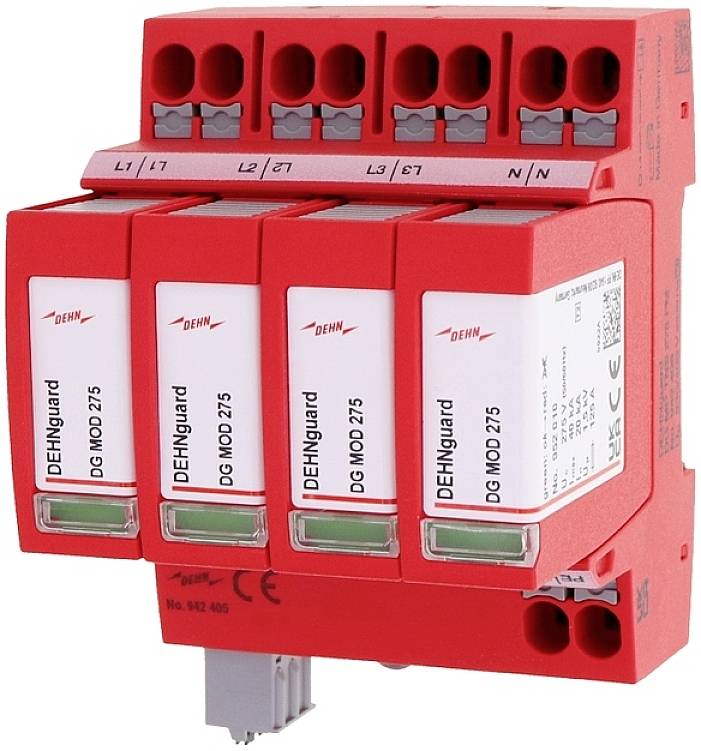

Vörös túlfeszültségvédő négy modullal, 'DEHNgard DG MOD 275' felirattal, elektromos berendezések védelmére.

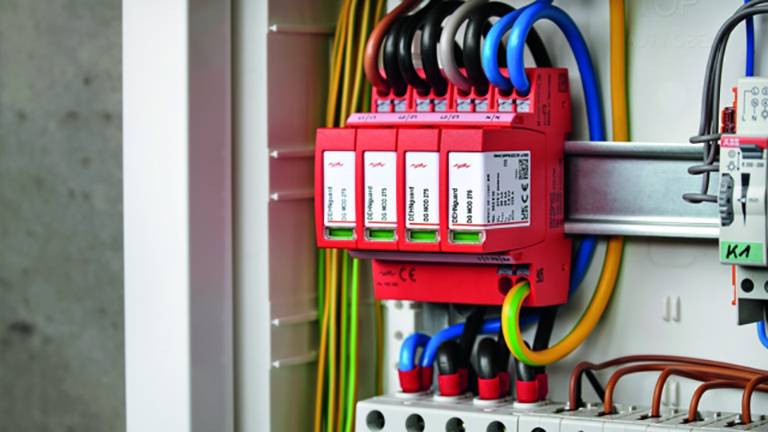

Egy elektromos kapcsolótábla több színes kábellel és piros védőkapcsolókkal.

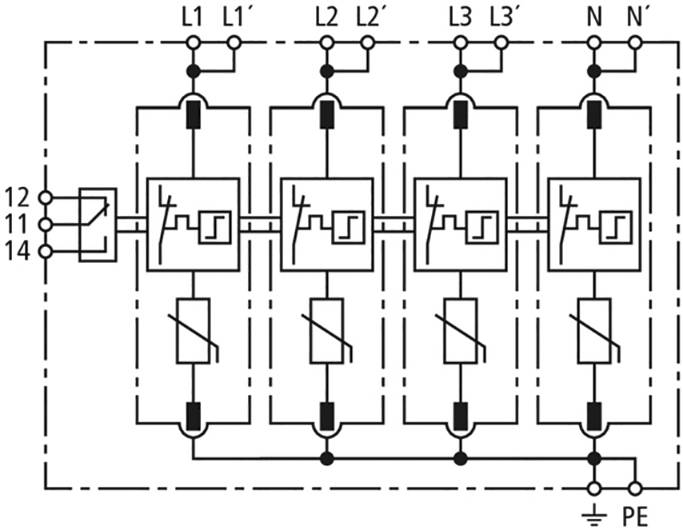

Négy párhuzamosan kapcsolt biztosítékkal rendelkező elektromos kapcsolási rajz, L1, L2, L3, N és PE jelöléssel, amelyek kapcsolóval vannak összekötve.

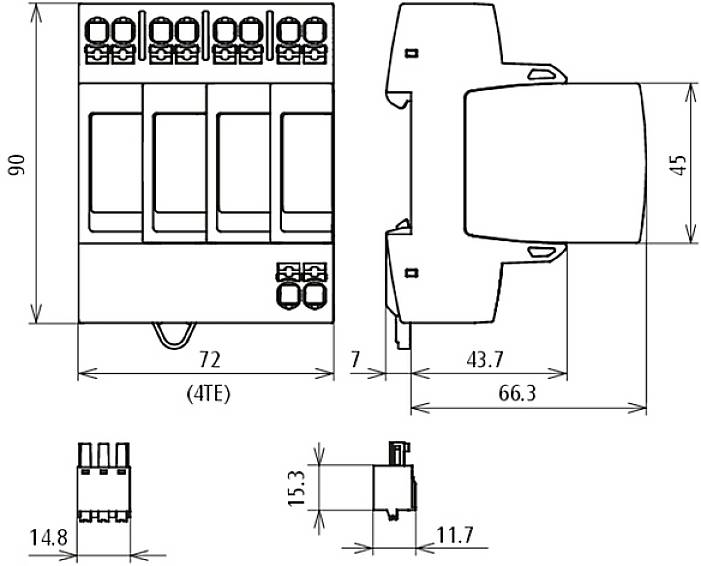

Műszaki rajz egy elektromos kapcsolóról méretekkel: szélesség 72 mm, magasság 90 mm, mélység 66,3 mm. Három egységet tartalmaz.

1/4

Adatlap (PDF)

Szállítás: 10. 1. Cs.

5 db

Szám

Összesen (46 449 Ft / Darab)

46 449 Ft

ÁFA nélkül

Már csak 5 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Energetikailag összehangolt védőhatás a végberendezésre (≤ 10 m) 2. típus + 3. típus
Névleges feszültség: AC (UN) 230 / 400 V (50 / 60 Hz)
Legmagasabb folyamatos feszültség: AC (UC) 275 V (50 / 60 Hz)
Névleges kisülési áram: (8/20 µs) (In) 20 kA
Max. kisülési túlfeszültség: (8/20 µs) (Imax) 40 kA
Kombinált túlfeszültség: [LN] (UOC) 20 kV
Névleges terhelési áram V-vel a vezetékeken keresztül: (IL) 40 A
Védelmi szint: [L-PE] / [N-PE] (UP) ≤ 1,5 / ≤ 1,5 kV
Védelmi szint: [L-PE] / [N-PE] 5 kA-nál (UP) ≤ 1 / ≤ 1 kV
Max. hálózati oldali túláramvédelem V-átmenő vezetékkel: 40 A gG
Max. vonaloldali túláramvédelem leágazó vezetékezéssel (kettős csatlakozás 2 x 10 mm²): 125 A gG
Rövidzárlati szilárdság max. hálózati oldali túláramvédelemmel: (ISCCR) 50 kArms
TOV feszültség (UT) - Jellemző: 335 V / 5 mp - Erő
TOV feszültség (UT) - karakterisztika: 440 V / 120 perc - biztonságos meghibásodás
Funkció/hiba kijelzés: zöld/piros
Portok száma 1
Csatlakozási keresztmetszet: (min.) 1,5 mm² tömör
Csatlakozási keresztmetszet: (min.) 6 mm² finomszálú
Csatlakozási keresztmetszet: (max.) 10 mm² tömör / rugalmas
Csatlakozási keresztmetszet: (min.) 1,5 mm² érvéghüvellyel
Csatlakozási keresztmetszet: (max.) érvéghüvellyel 6 mm²
Csatlakozási keresztmetszet: (max.) 10 mm² perem nélküli érvéghüvellyel
Szerelés 35 mm-es DIN sínre az EN 60715 szerint
Ház anyaga hőre lágyuló, piros szín, UL 94 V-0
Beépítés helye beltérben
Beépítési méretek: 4 LE, DIN 43880
KEMA, VDE jóváhagyások
FM elérhetőségek: / kapcsolati űrlap váltó
Kapcsolási kapacitás: AC 250V / 0,5A
Kapcsolási kapacitás: DC 250V / 0,1A; 125V/0,2A; 75V/0,5A
Csatlakozási keresztmetszet FM terminálokhoz max.1,5 mm2 tömör / rugalmas

Termék típus: Túlfeszültség levezető

Túlfeszültség elleni védelem: Elosztószekrény

Levezető áram: 20 kA

Névleges feszültség: 230 V/AC
400 V/AC

Megszólalási idő: ≤ 25 ns

Üzemi hőmérséklet: -40...+80 °C

: IP20

Gyártói szám: 942405

Gyártói szín: Piros

Szabványok: SPD az EN 61643-11 szerint / ... IEC 61643-11 Type 2 + Type 3 / Class II + Class III

Méret: (Sz x Ma x Mé) 72 x 90 x 66.3 mm

Szélesség: 72 mm

Magasság: 90 mm

Mélység: 66.3 mm

Tartalom: 1 db

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 2734567 DEHN 942405 DG MP TNS 275 FM Túlfeszültség levezető Túlfeszültség elleni védelem: Elosztószekrény 20 kA 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2734567 DEHN 942405 DG MP TNS 275 FM Túlfeszültség levezető Túlfeszültség elleni védelem: Elosztószekrény 20 kA 1 db

Leírás

Moduláris túlfeszültség-levezető TN-S rendszerekhez; potenciálmentes távjelző érintkezővel.

· Csatlakoztatásra kész komplett egység, amely egy alaprészből és bedugható védelmi modulokból áll

· Energetikailag összehangolt a Red/Line termékcsaládon belül

· Nagy kisülési kapacitás az erős cink-oxid varisztoroknak/szikraközöknek köszönhetően

· Magas szintű készülékbiztonság a "Thermo-Dynamic-Control" levezető-felügyeletnek köszönhetően

· Egyszerű, szerszám nélküli védelmi modulcsere modulreteszelő rendszerrel, modulnyitó gombbal

· Rezgés- és ütésellenőrzés az EN 60068-2 szerint

· Push-in csatlakozási technológia
