DEHN 942440 DG MP TNS ACI 275 FM Túlfeszültség levezető Túlfeszültség elleni védelem: Elosztószekrény 20 kA 1 db vásárlása

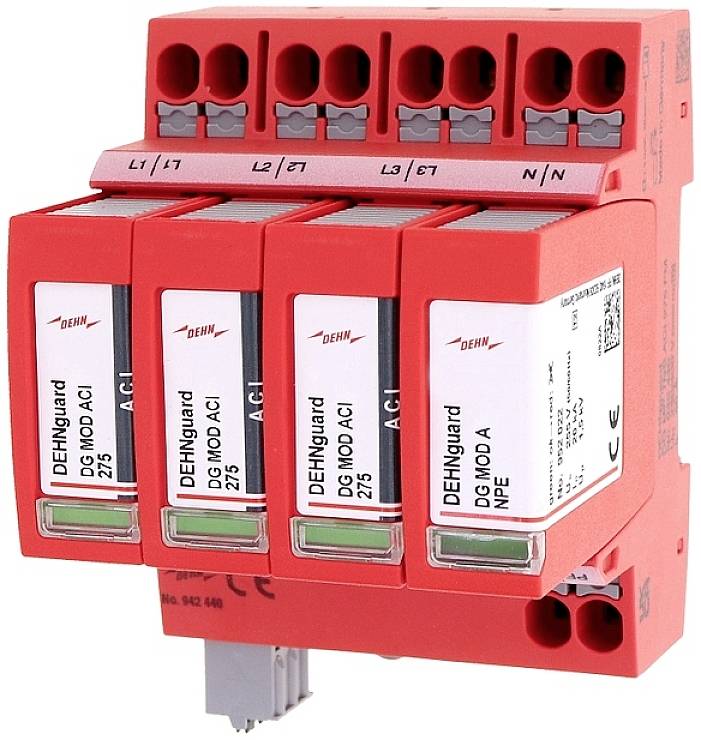

Négy modulból álló piros túlfeszültségvédelmi eszköz, egyenként fedőlapokkal és 'DEHNguard' felirattal. Elektromos kapcsolóberendezésekhez tervezve.

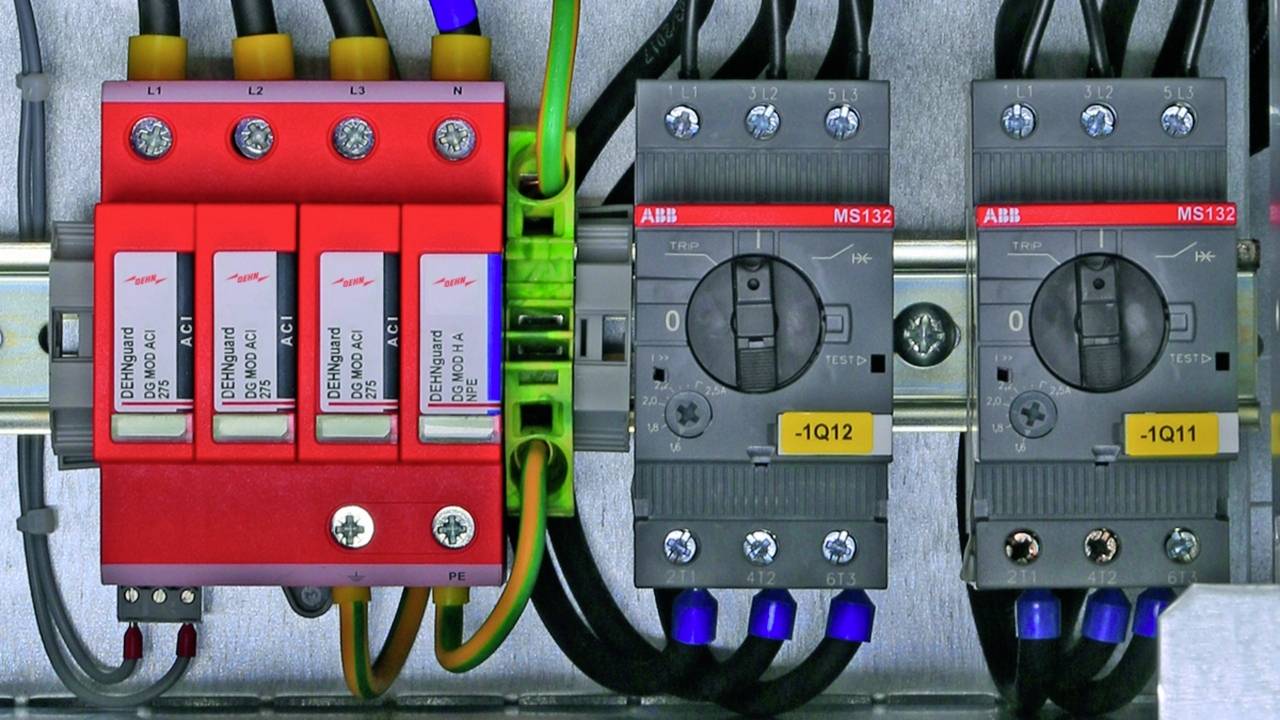

Egy elektromos kapcsolószekrény kapcsolókészülékekkel és biztosítékokkal, benne egy piros, többpólusú főkapcsolóval és két szürke védőkapcsolóval.

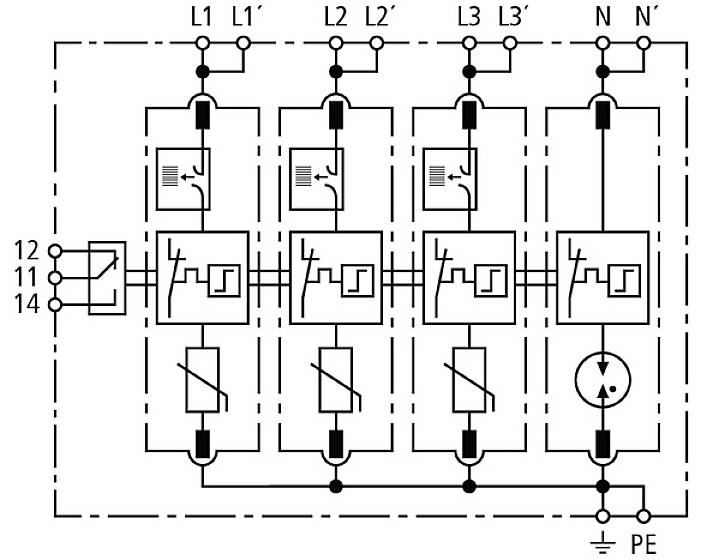

A diagram egy elektromos áramkört mutat négy áramköri megszakítóval (L1, L2, L3, N) és egy védővezetékkel (PE).

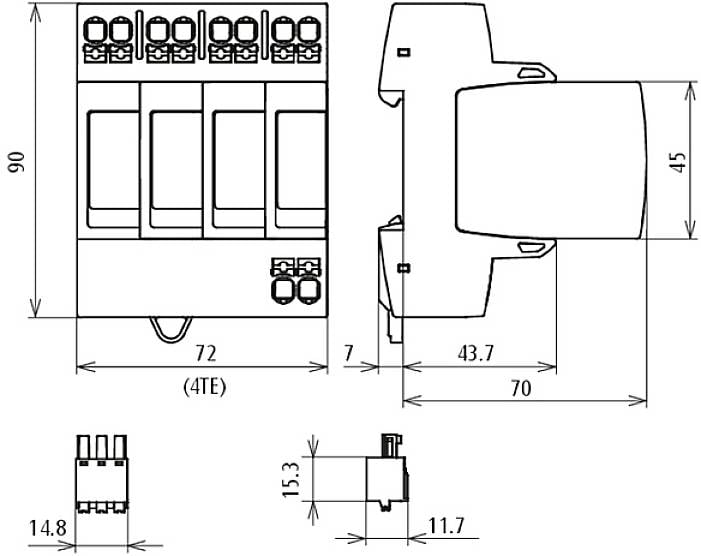

Műszaki rajz egy elektromos eszközről méretekkel. Felül: magasság 90, szélesség 72. Oldalnézet: mélység 70, magasság 45.

1/4

Adatlap (PDF)

Szállítás: 10. 20. K.

5 db

Szám

Összesen (130 701 Ft / Darab)

130 701 Ft

ÁFA nélkül

Már csak 5 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Energetikailag összehangolt védőhatás a végberendezésre (≤ 10 m) 2. típus + 3. típus
Legmagasabb folyamatos feszültség: AC [L-PE] (UC) 275 V (50 / 60 Hz)
Legmagasabb folyamatos feszültség: AC [N-PE] (UC) 255 V (50 / 60 Hz)
Névleges kisülési áram: (8/20 µs) (In) 20 kA
Névleges terhelési áram V-vel a vezetékeken keresztül: (IL) 40 A
Védelmi szint [L-PE] / [N-PE] (UP): ≤ 1,5 / ≤ 1,5 kV
Védelmi szint [L-PE] / [N-PE] 5 kA-nál (UP): ≤ 1,5 / ≤ 1,5 kV
Válaszidő (tA): ≤ 100ns
További külső biztosíték szükséges: nem
Rövidzárlati ellenállás (ISCCR): 25 kArms
Max. hálózati oldali túláramvédelem V-átmenő huzalozással: 40 A gG
Max. hálózati oldali túláramvédelem leágazó vezetékezéssel (kettős csatlakozás 2 x 10 mm²): nincs
TOV feszültség (UT) - Jellemző: 335 V / 5 mp - Erő
TOV feszültség (UT) - Jellemző: 440 V / 120 perc - Erősség
Szivárgó áram: nincs szivárgási áram
Funkció/hiba kijelzés: zöld/piros
Portok száma: 1
Csatlakozási keresztmetszet: (min.) 1,5 mm² tömör
Csatlakozási keresztmetszet: (min.) 6 mm² finomszálú
Csatlakozási keresztmetszet: (max.) 10 mm² tömör / rugalmas
Csatlakozási keresztmetszet: (min.) 1,5 mm² érvéghüvellyel
Csatlakozási keresztmetszet: (max.) érvéghüvellyel 6 mm²
Csatlakozási keresztmetszet: (max.) 10 mm² perem nélküli érvéghüvellyel
Szerelés 35 mm-es DIN sínre az EN 60715 szerint
Ház anyaga: hőre lágyuló műanyag, piros szín, UL 94 V-0
Beépítés helye: belső
Beépítési méretek: 4 LE, DIN 43880
Engedélyek: KEMA, VDE
FM elérhetőségek: kapcsolati űrlap váltó
Kapcsolási kapacitás: AC 250V / 0,5A
Kapcsolási kapacitás: DC 250V / 0,1A; 125V/0,2A; 75V/0,5A

Termék típus: Túlfeszültség levezető

Túlfeszültség elleni védelem: Elosztószekrény

Levezető áram: 20 kA

Névleges feszültség: 230 V/AC
400 V/AC

Megszólalási idő: ≤ 100 ns

Üzemi hőmérséklet: -40...+80 °C

: IP20

Gyártói szám: 942440

Gyártói szín: Piros

Szabványok: SPD az EN 61643-11 szerint / ... IEC 61643-11 2. típus / II. osztály

Méret: (Sz x Ma x Mé) 72 x 90 x 70 mm

Szélesség: 72 mm

Magasság: 90 mm

Mélység: 70 mm

Tartalom: 1 db

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2734566 DEHN 942440 DG MP TNS ACI 275 FM Túlfeszültség levezető Túlfeszültség elleni védelem: Elosztószekrény 20 kA 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2734566 DEHN 942440 DG MP TNS ACI 275 FM Túlfeszültség levezető Túlfeszültség elleni védelem: Elosztószekrény 20 kA 1 db

Leírás

Többpólusú DEHNguard MP 2-es típusú túlfeszültség-levezető az EN 61643-11 szabvány szerint, amely egy alaprészből áll, dugaszolható védelmi modulokkal és dupla behúzható csatlakozókapocsból, leágazó és átmenő huzalozásra alkalmas. Magas szintű készülékbiztonság a hődinamikai szabályozással ellátott levezető-felügyeletnek köszönhetően. Kisfeszültségű fogyasztói rendszerek túlfeszültség elleni védelmére. Használható a villámvédelmi zóna koncepciójában a 0B - 1 és magasabb interfészeknél.

· A védelmi modulba integrált új "Advanced-Circuit Interruption" (ACI) technológia, amely kapcsoló/szikraköz kombinációból áll

· Az ACI technológiának köszönhetően nincs szükség külső biztonsági biztosítékra

· Kis, 6 mm2-es (Cu) csatlakozási keresztmetszetek teljesen megfelelőek *)

· A TOV ellenállás 440 V-on (AC) is megadva.

· A rendszer magas rendelkezésre állása, a 35 A gG rendszerbiztosítékok szelektíve

· Teljesen mentes a szivárgási áramtól az ACI kapcsolóegység galvanikus leválasztásának köszönhetően

· Energetikailag összehangolt a Red/Line termékcsaládon belül

· Rezgés- és ütésellenőrzés az EN 60068-2 szerint

· Push-in csatlakozási technológia
*) Az összes aktív vezeték bekötését úgy kell elhelyezni, hogy védve legyenek a földeléstől és a rövidzárlattól

Ez a szöveg gépi fordítással készült.
