Name: DEHN 956205 956205 Kombi levezető 1 db
Brand: DEHN
SKU: 3795882
Availability: BackOrder

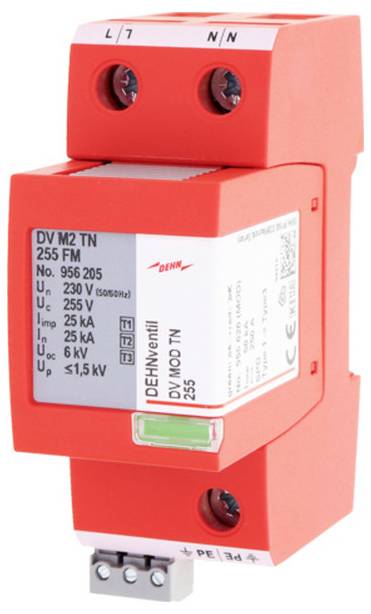

Piros elektromos túlfeszültség-védelmi eszköz modul termináljelölésekkel és műszaki címkékkel az előlapján.

Adatlap (PDF)

Szállítás: 10. 26. [H.]

8 db

Szám

Összesen (419 990 Ft / Darab)

419 990 Ft

ÁFÁ-val

Már csak 8 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Szerelési mód: TH35 DIN sín
Méret: 2 TE
SPD az EN 61643-11 / IEC 61643-11 szabvány szerint: 1. típus + 2. típus + 3. típus / I. osztály + II. osztály + III. osztály
Energiakoordinált védelmi hatás a végberendezésre (≤ 10 m): 1. típus + 2. típus + 3. típus
Névleges AC feszültség (UN): 230 V (50 / 60 Hz)
Maximális folyamatos váltóáram (UC): 255 V (50 / 60 Hz)
Villám impulzusáram (10/350 µs) [L+N-PE] (Összesen): 50 kA
Fajlagos energia [L+N-PE] (W/R): 625,00 kJ/Ohm
Villámlökőáram (10/350 µs) [L, N-PE] (Iimp): 25 kA
Fajlagos energia [L,N-PE] (W/R): 156,25 kJ/Ohm
Névleges kisülési áram (8/20 µs) [L/N-PE]/[L+N-PE] (In): 25 / 50 kA
Védelmi szint [L-PE]/[N-PE] (UP): ≤ 1,5 / ≤ 1,5 kV
Hibrid generátor üresjárati feszültsége (UOC): 6 kV
Utánfolyó áram oltóképessége AC (Ifi): 50 kAeff
Követőáram-korlátozás / szelektivitás: 35 A-es gG biztosíték nem old ki 50 kAeff-ig (várható)
Rövidzárlatállóság [LN]/[N-PE] (ISCCR): 50 kAeff
Válaszidő (tA): ≤ 100 ns
TOV feszültség [LN] (UT) – Karakterisztika: 440 V / 120 perc – Szilárdság
Egy S20K275 átviteli energiája (Iimp = 2,5 ... 25 kA):< 1 év
Üzemi hőmérséklet-tartomány [Párhuzamos]/[Átmenet] (TU): -40 °C ... +80 °C / -40 °C ... +60 °C
Funkció-/hibajelző: zöld / piros
Portok száma: 1
Csatlakozási keresztmetszet (L, N, PE, 9) (min.): 6 mm² tömör / sodrott
Csatlakozási keresztmetszet (L, N, PE, 9) (max.): 35 mm² többeres / 25 mm² finomeres
Szerelés: 35 mm-es DIN sínre az EN 60715 szabvány szerint
Telepítési hely: Belső
Beépítési méretek: 2 TE, DIN 43880
Tanúsítványok: VDE, KEMA, UL
FM érintkezők / Érintkező típusa: igen / Kapcsoló
Kapcsolási teljesítmény AC: 250 V / 0,5 A
Kapcsolási kapacitás DC: 250 V / 0,1 A; 125 V/0,2 A; 75 V/0,5 A
FM csatlakozók csatlakozási keresztmetszete: max. 1,5 mm² tömör/sodronyos
Kiegészítő információk:
Max. előoldali biztosíték (L) Ikmin ≥ 6 kAeff esetén (IEC 60909): 315 A gG (S2 = 35 mm²)1)
50 kAeff-nél nagyobb várható rövidzárlati áramú kapcsolóberendezésekben történő használat esetén (VDE által tesztelve)
Max. várható rövidzárlati áram: 100 kAeff (220 kAcsúcs)
Követőáramok korlátozása / kiküszöbölése akár 100 kAeff (220 kAcsúcs) értékig
Túlfeszültség-levezetők használata 16,7 Hz-es vasúti energiaellátó rendszerekben
Mérőfeszültség AC (UC): 266 V
Névleges feszültség AC (UN): 230 V
Névleges AC frekvencia (fN): 16,7 Hz
Max. túlfeszültség-levezető biztosíték: 160 A gG @ 16,7 Hz

Termék típus: Kombi levezető

Névleges feszültség: 230 V

Megszólalási idő: ≤ 100 ns

: IP20

Gyártói szám: 956205

Tartalom: 1 db

Pólusszám: 2

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 3795882 DEHN 956205 956205 Kombi levezető 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3795882 DEHN 956205 956205 Kombi levezető 1 db

Leírás

DEHNventil modular többpólusú kombinált levezető, 1-es + 2-es + 3-as típus az EN 61643-11 szabvány szerint, szikraközökön alapulva, alaplapból és dugaszolható védelmi modulból áll. Maximális rendszer rendelkezésre állás a gyors ívvezérlésű (RAC) szikraközöknek köszönhetően. Engedélyezi a végpontvédelmet. Kisfeszültségű fogyasztói berendezések védelmére túlfeszültségek ellen, akár közvetlen villámcsapás esetén is. A 0A - 2 interfészeken a villámvédelmi zóna koncepció szerint használható.
