Digitus DK-1745-VH-10 Villanyszerelési kábel CAT 7 S/FTP Narancs 1000 m vásárlása

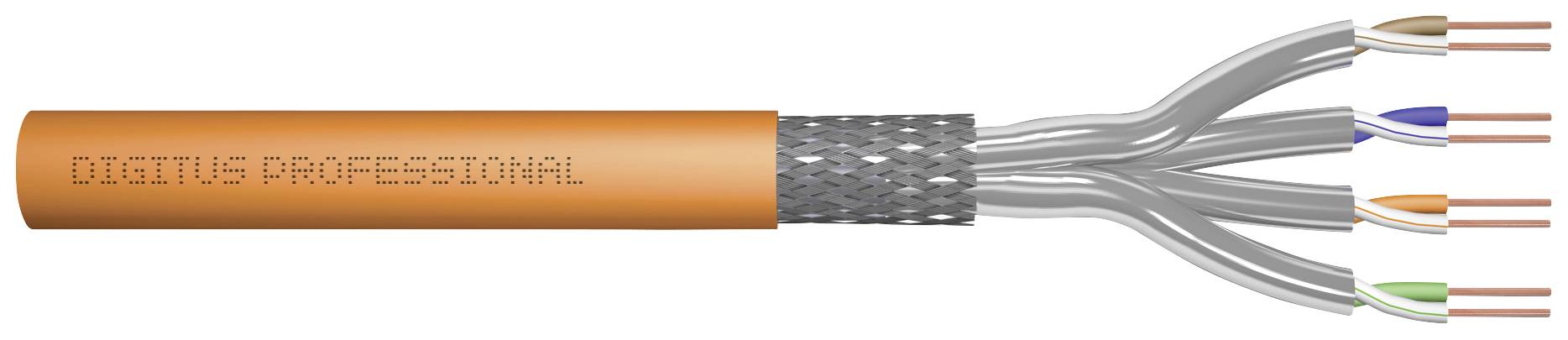

Egy narancssárga kábel, amelyen a 'Digitus Professional' felirat szerepel, és négy árnyékolt vezetéket tartalmaz zöld, kék, fehér és barna színben.

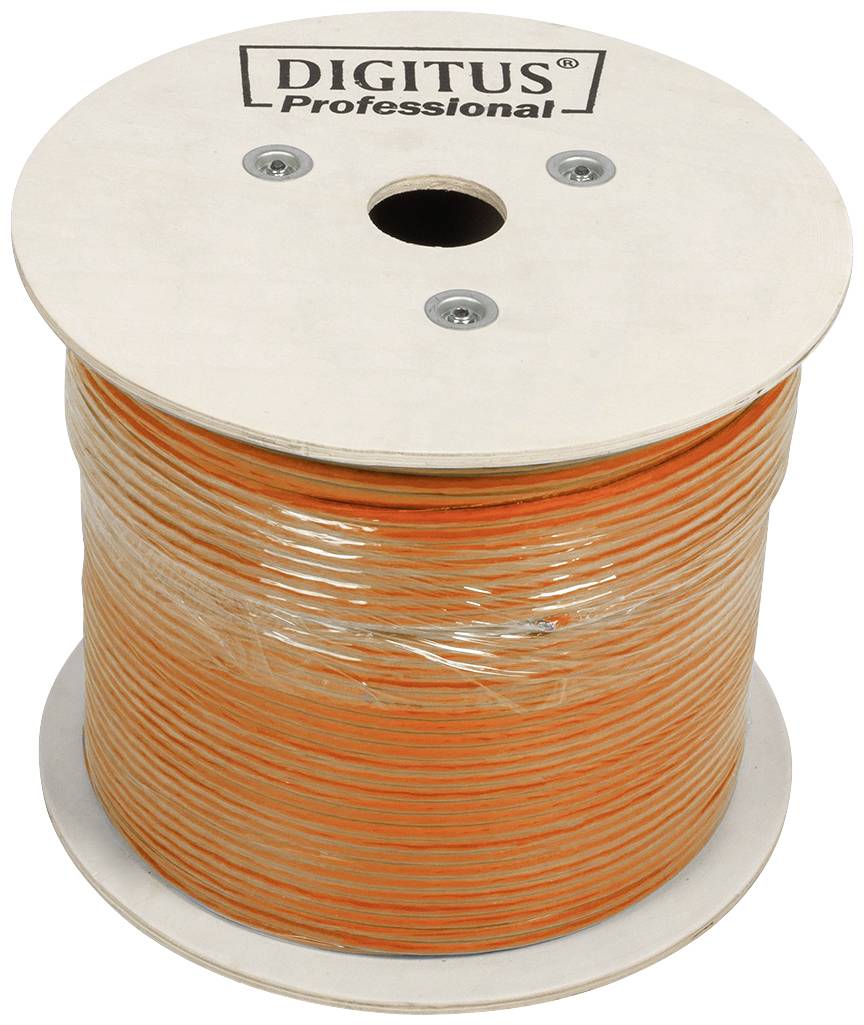

Egy nagy, kerek kábeldob narancssárga kábellel; tetején 'Digitus Professional' felirattal.

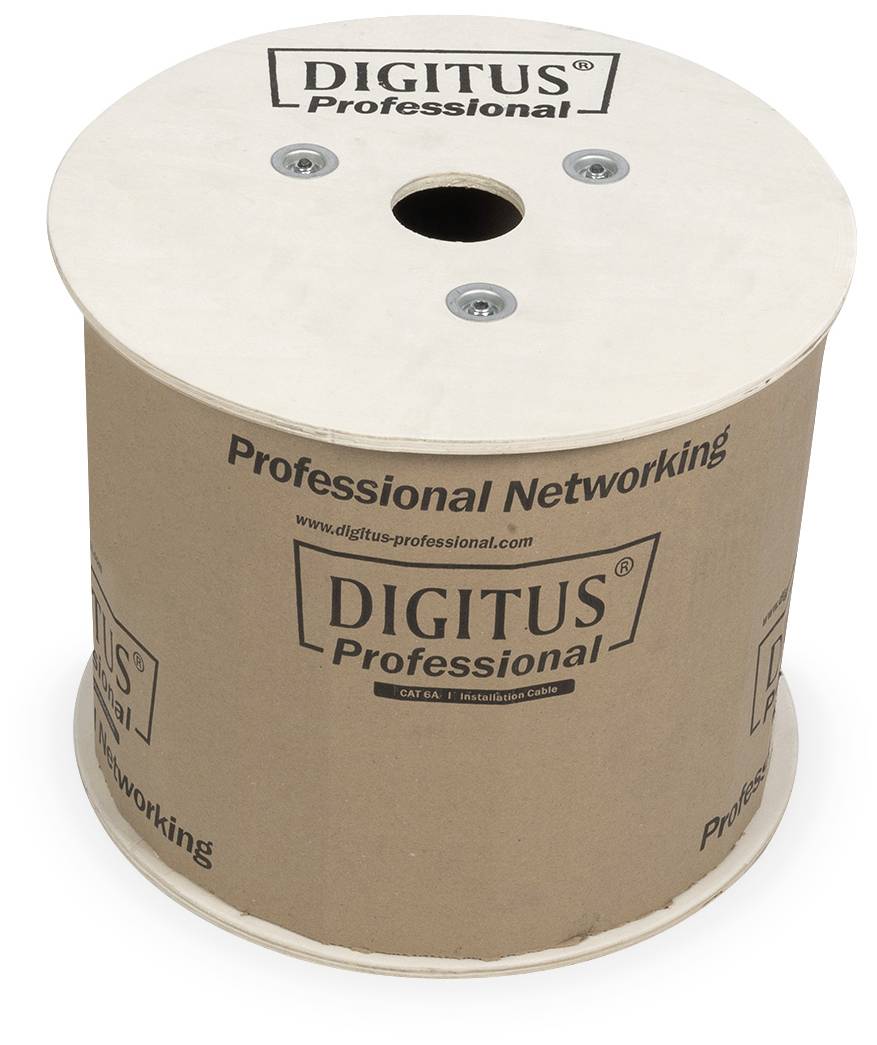

Egy nagy méretű kábeldob, amelyen a 'DIGITUS Professional' és a 'Professional Networking' felirat olvasható, fából és kartonból készítve.

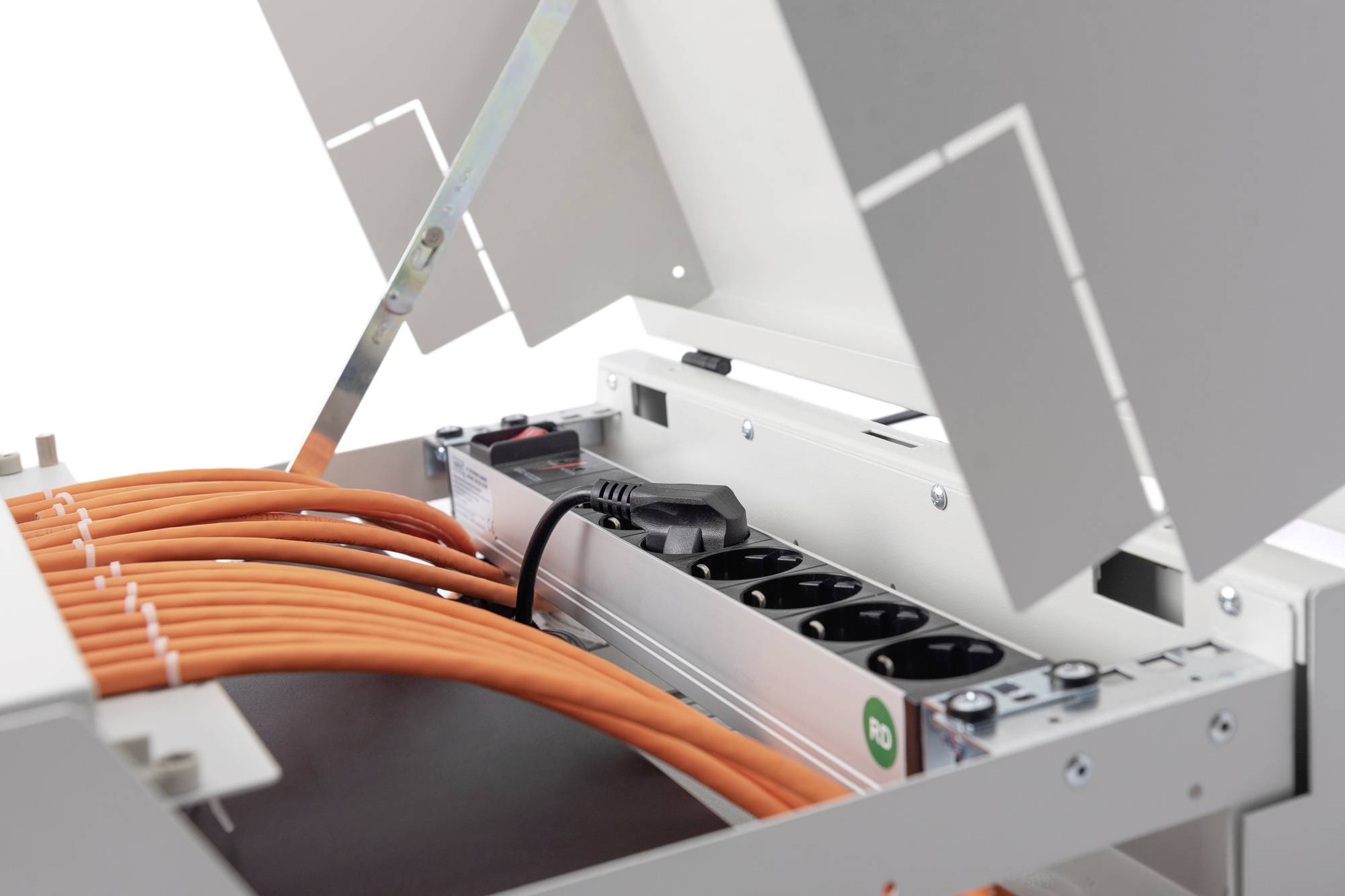

Egy nyitott kábelcsatorna, amelyben több narancssárga kábel fut egy több aljzatos elosztóba.

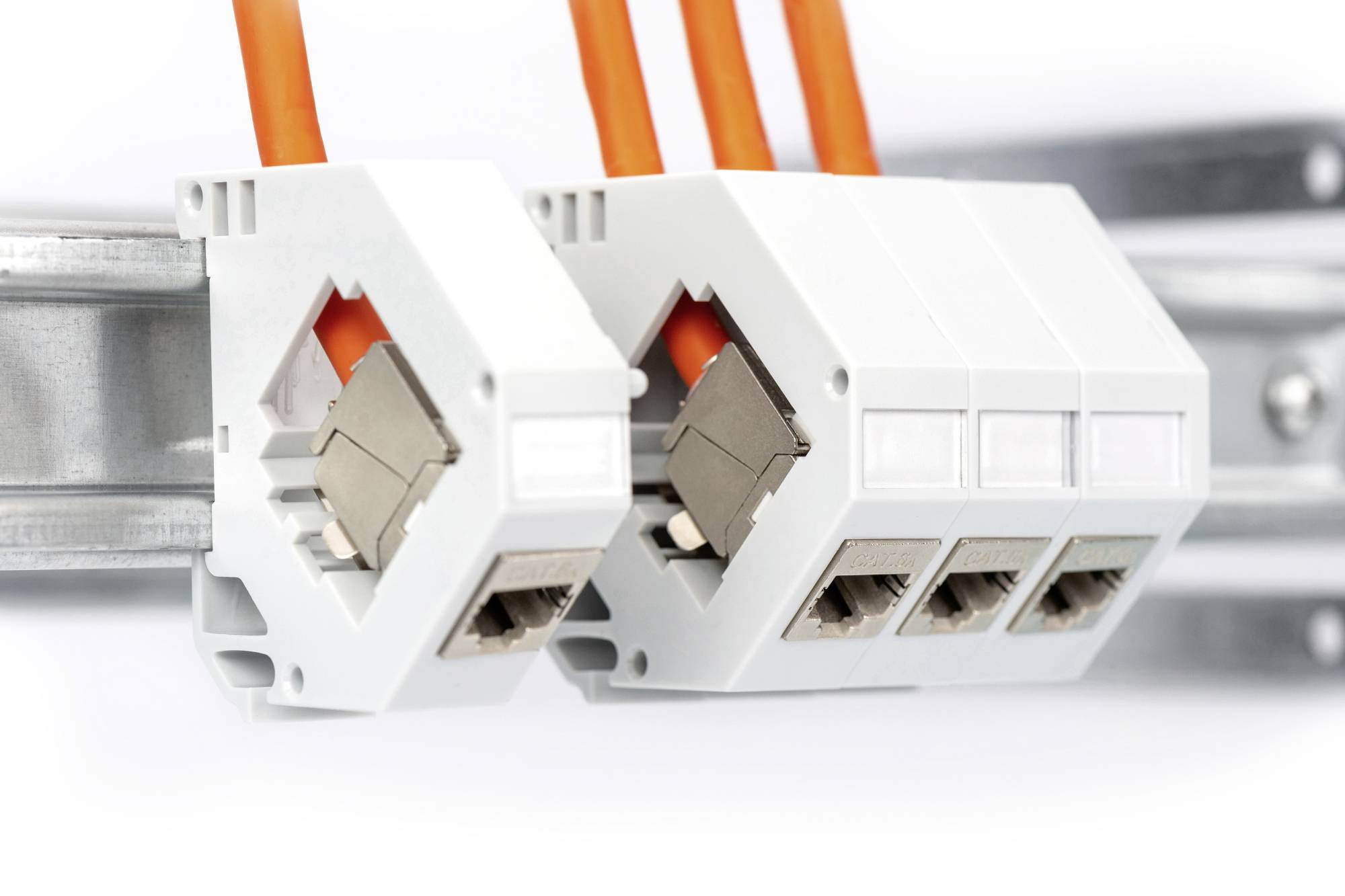

Két narancssárga kábelű elektromos csatlakozó, amelyeket egy fémtartóra szereltek.

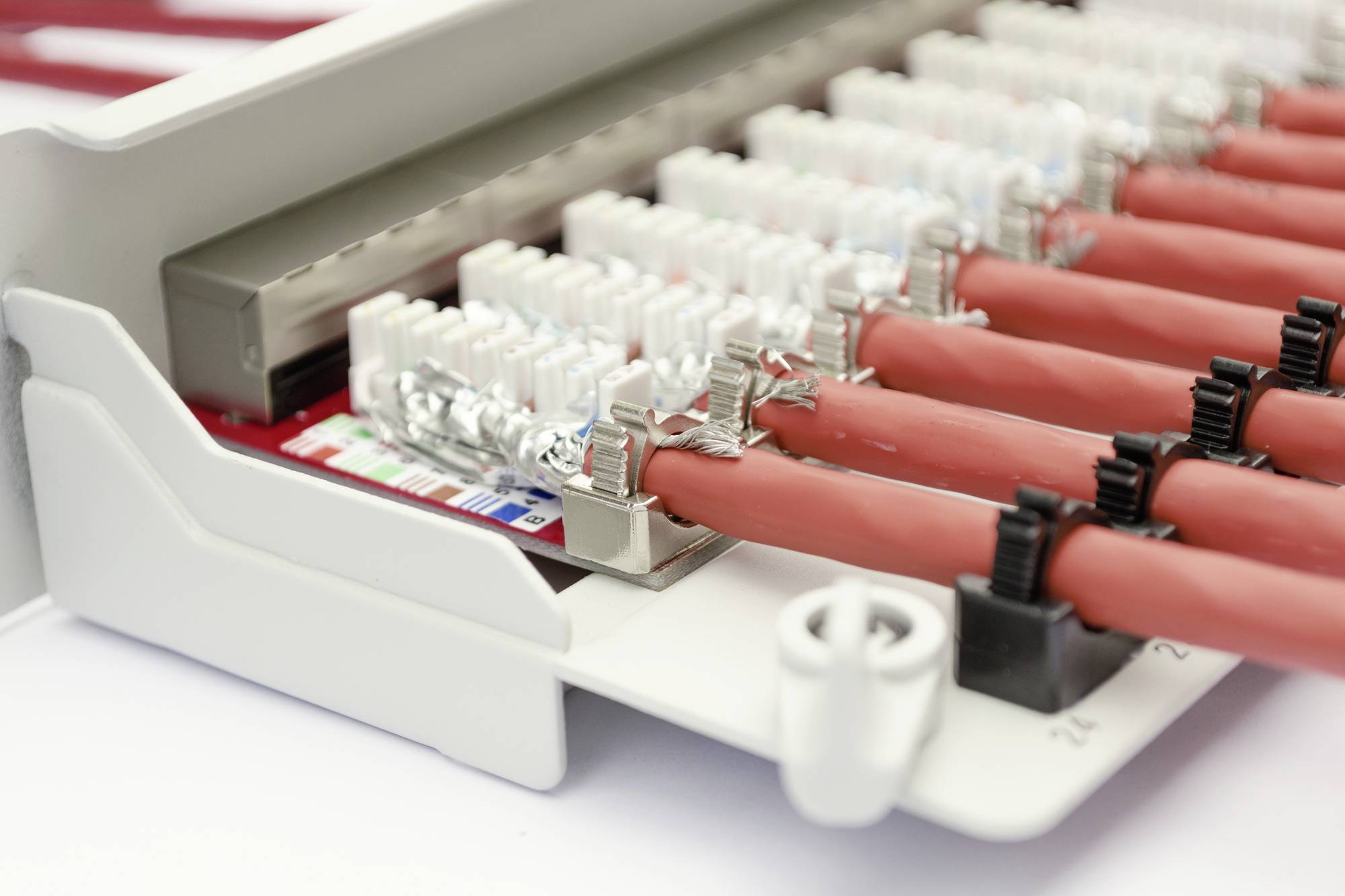

Egy telekommunikációs elosztó piros kábelekkel és fehér csatlakozó kapcsokkal a hálózati csatlakozások kábelezését mutatja.

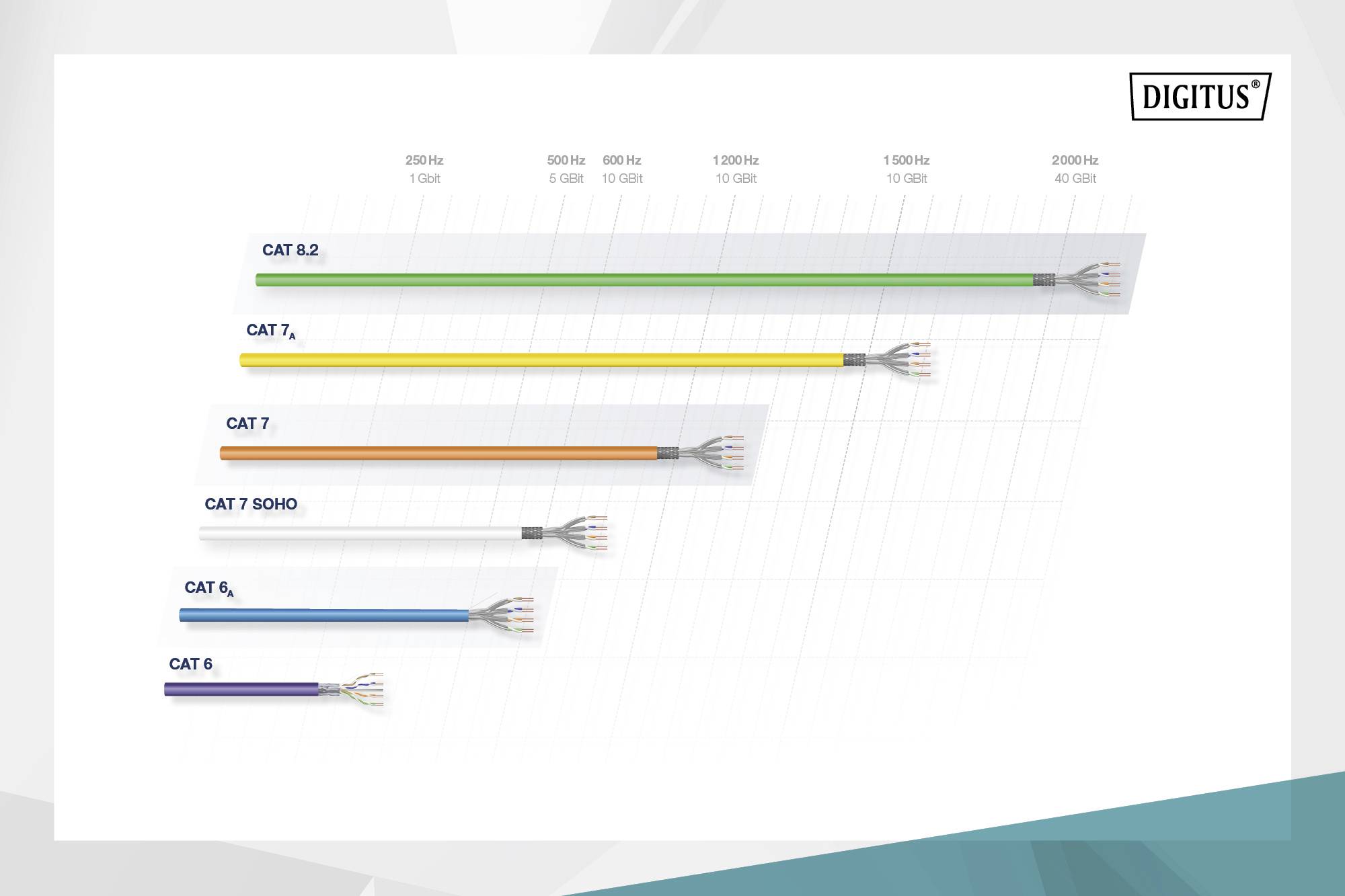

A diagram különböző hálózati kábeleket mutat: CAT 8.2-től CAT 6-ig. A hosszúság és frekvenciák 250 MHz-től 2000 MHz-ig váltakoznak, sávszélesség: 1 Gbit-től 40 Gbit-ig.

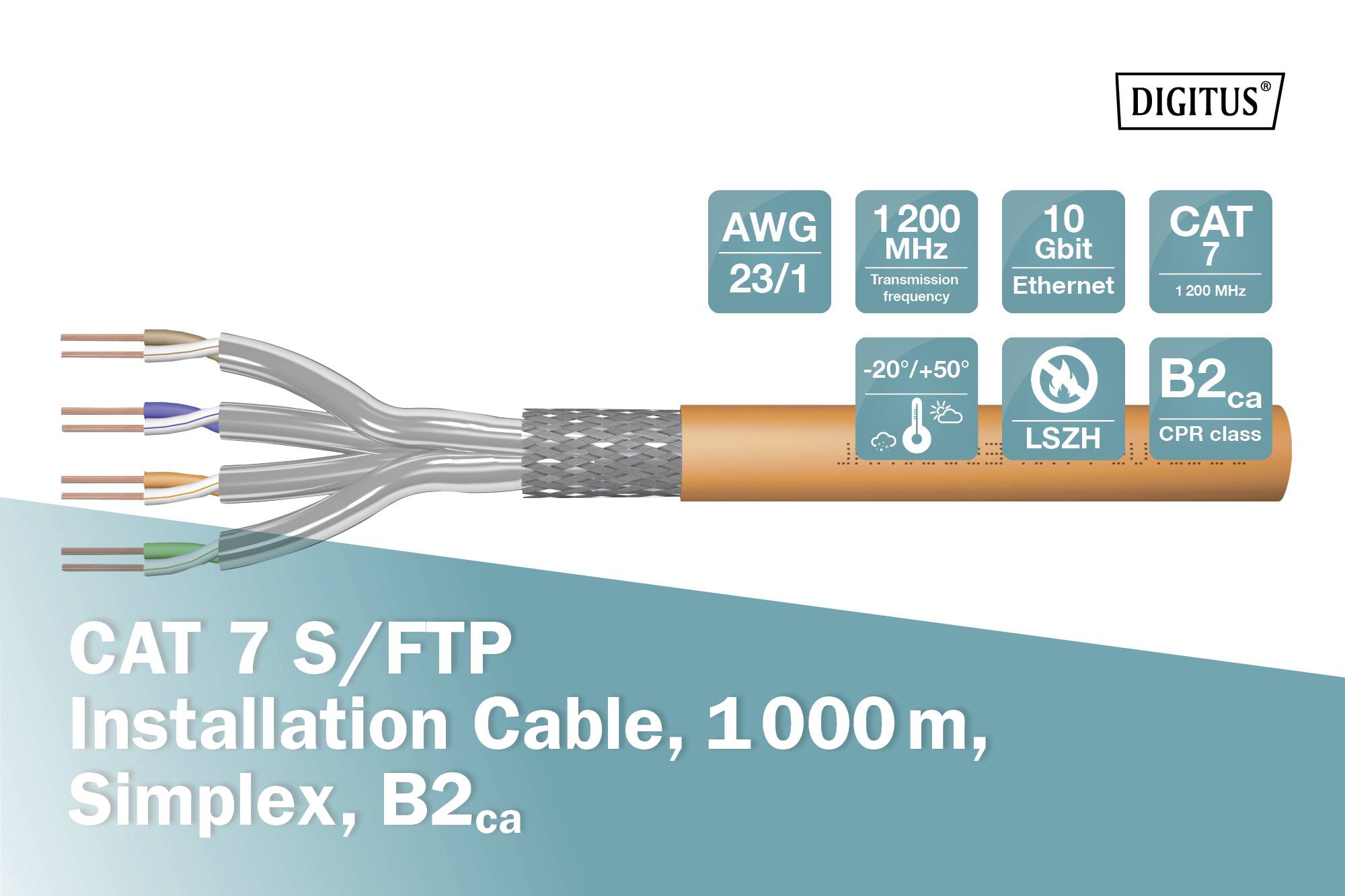

CAT 7 S/FTP installációs kábel, 1000m, Simplex, B2ca, alkalmas Ethernet 1200 MHz és 10 Gbit sebességhez, -20 °C-tól 50 °C-ig, halogénmentes.

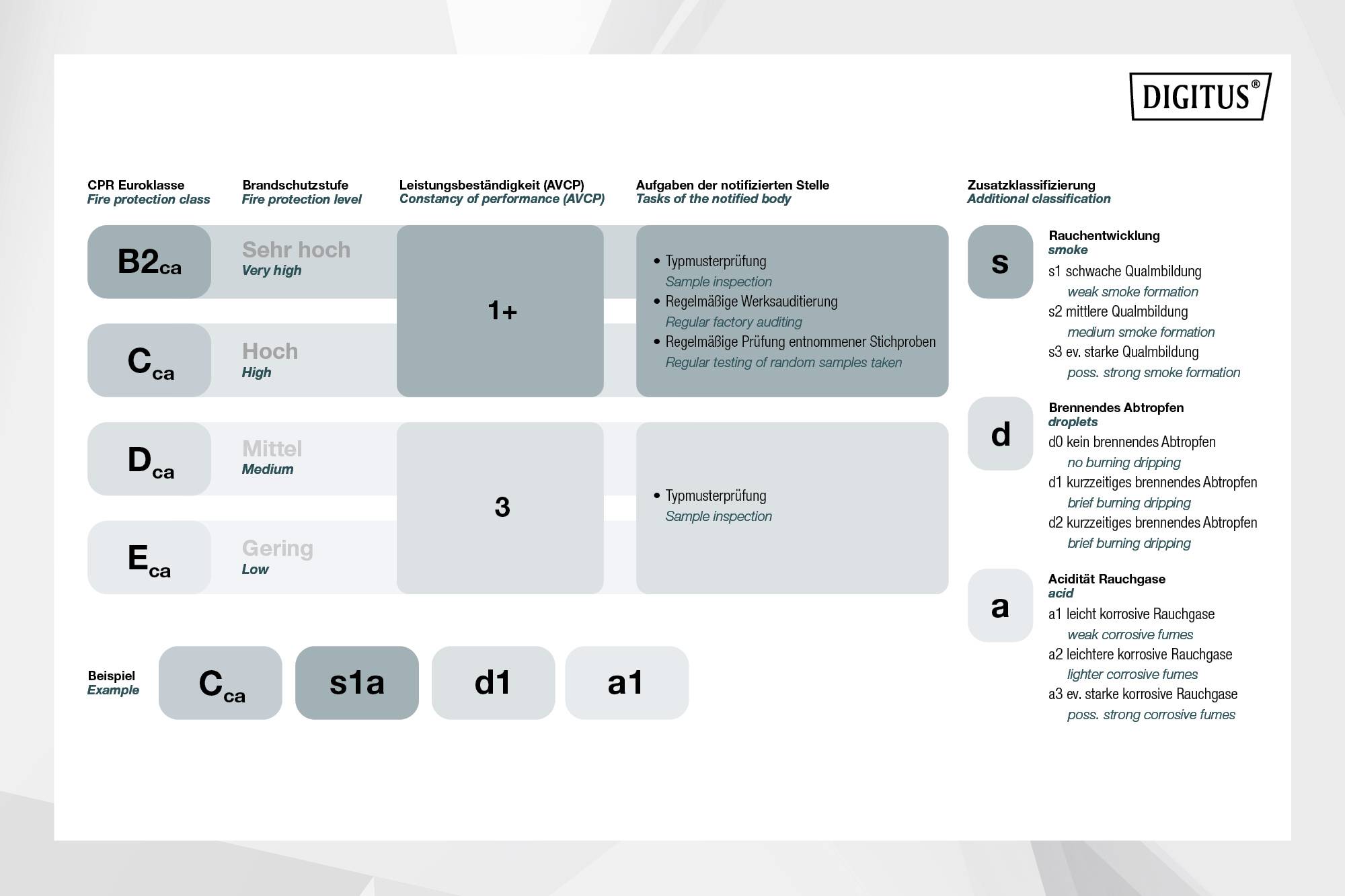

Teljesítményszint-táblázat: B2 védettségi osztály 'Nagyon magas', típusvizsgálat szükséges. A C és D osztályok alacsonyabb követelményekkel rendelkeznek.

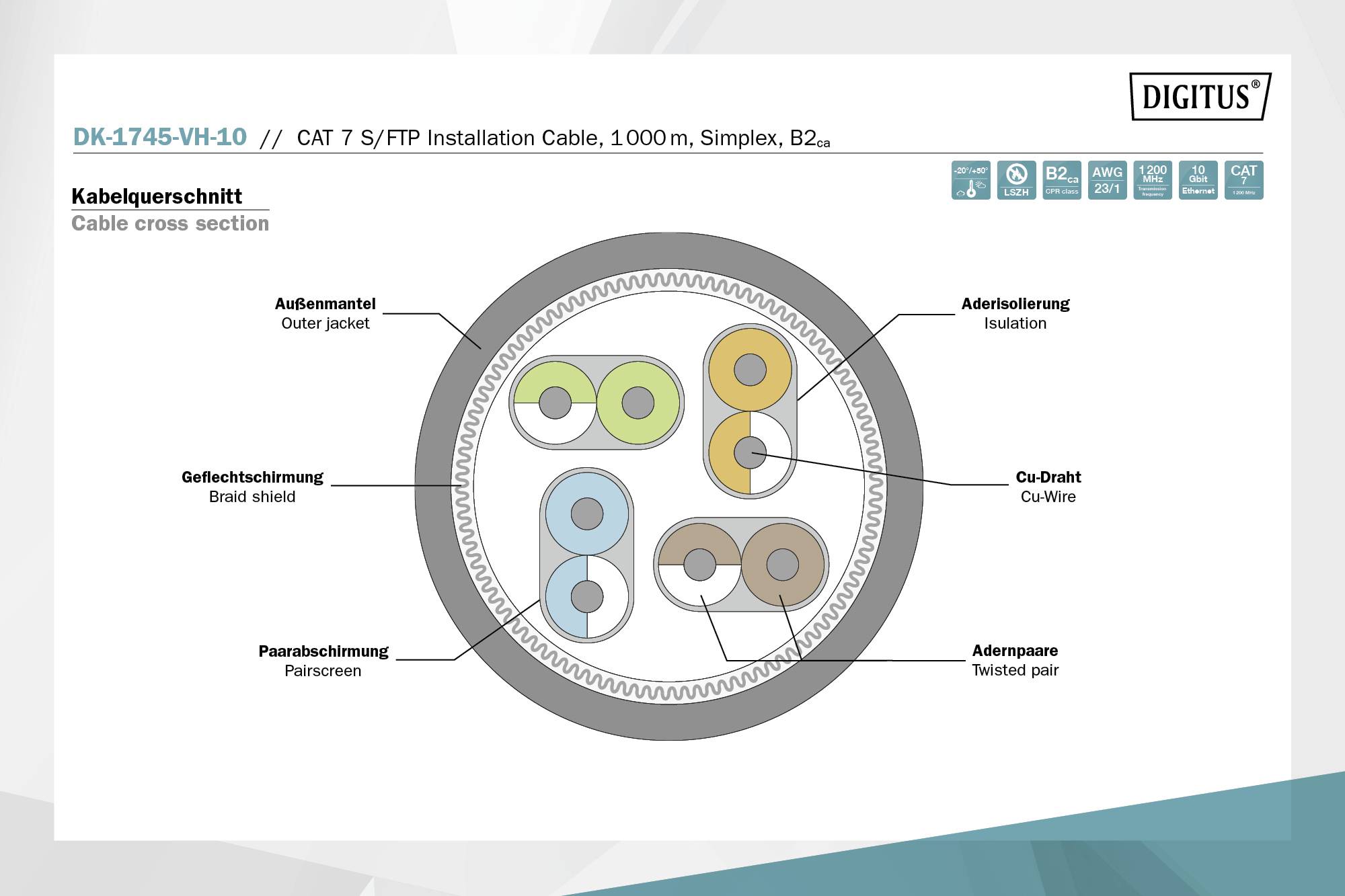

'Egy CAT 7 S/FTP telepítési kábel keresztmetszete. Bemutatja a külső burkolatot, szigetelést, fonott árnyékolást, fóliás árnyékolást és az érpárokat.'

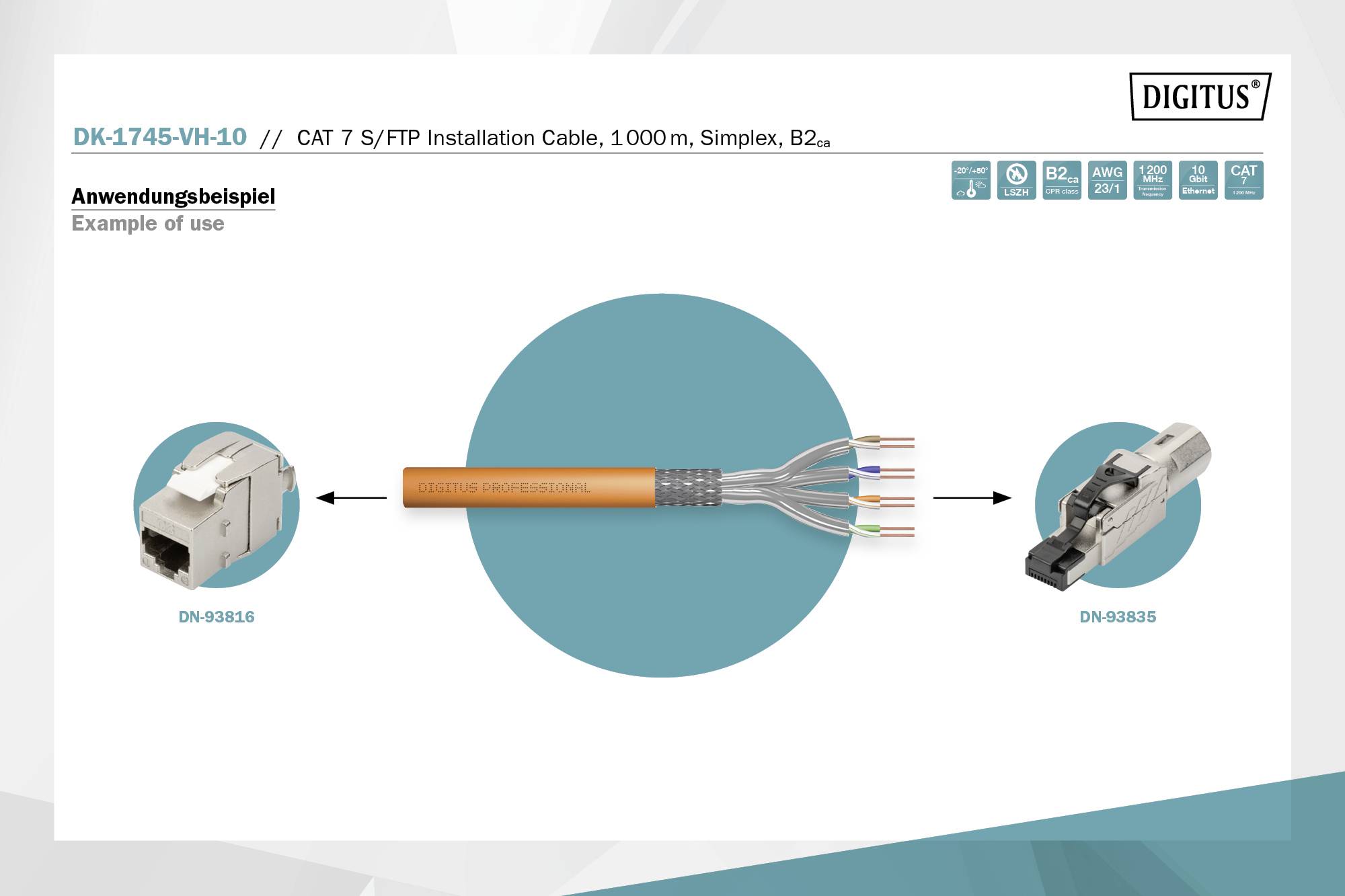

'Egy CAT 7 S/FTP telepítési kábel alkalmazásának példája: csatlakozódugasz (DN-93816) balra, kábel közepe, dugasz (DN-93835) jobbra.'

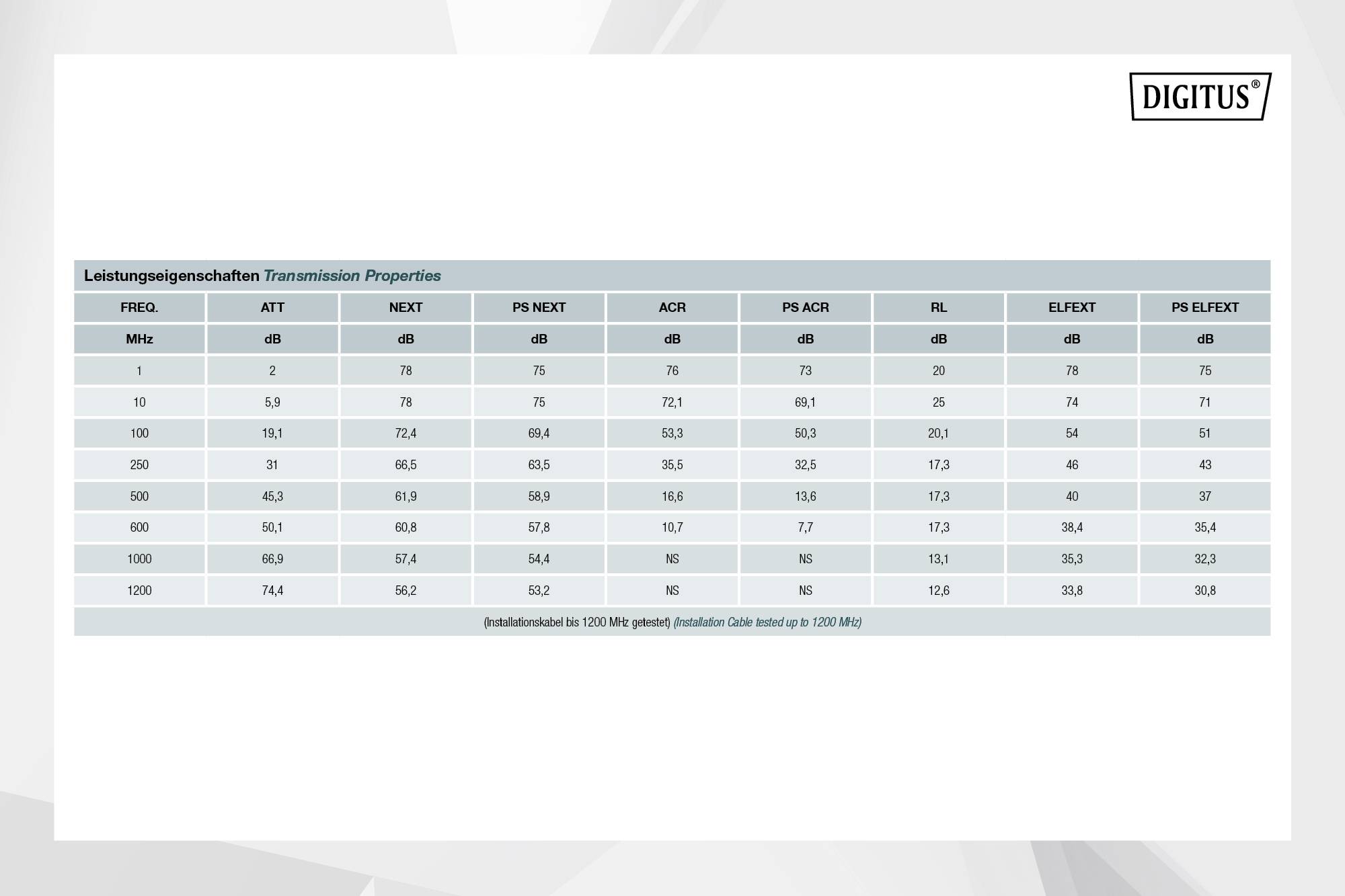

Teljesítmény-paraméterek táblázata: Frekvencia (MHz), Csillapítás (dB), NEXT (dB), PS NEXT (dB), ACR (dB), PS ACR (dB), Reflexiós veszteség (dB), Hatás (dB), PS Hatás (dB).

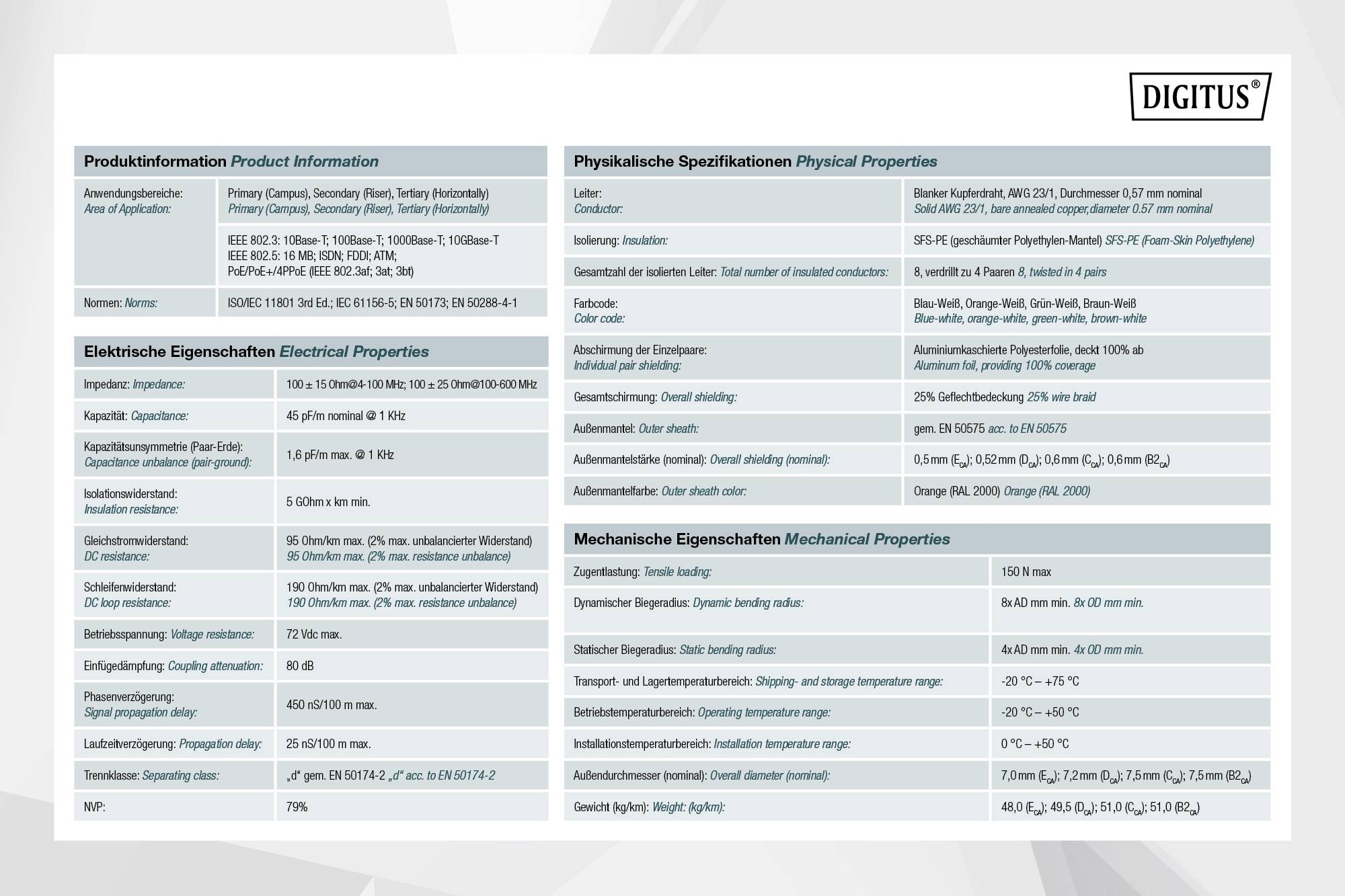

'Digitus' termékadatlap, amely tartalmazza az alkalmazási lehetőségekre, fizikai és elektromos tulajdonságokra, valamint mechanikai adatokra vonatkozó információkat.

1/13

Termék típus

Villanyszerelési kábel

Specifikáció

CAT 7

Árnyékolás

S/FTP

Kábeltípus

S/FTP

Vezeték jellemzők

Egyszeres árnyékolás

beépítéshez

Halogénmentes

Szerelhető

Simplex

Kettős árnyékolás

Fólia árnyékolás

Lángálló

széles szalagkábel dobozokhoz

Konzol porthoz (router/switch)

Üres csöves szereléshez

Fonat árnyékolás

Tejes árnyékolás

Árnyékolt

Masszív drót

Páros árnyékolás

PE köpeny

Kerek

füstgázban szegény

Kerek létra

Önkioltó

Merev

Merev belső vezeték

sodort érpár

Adatlap (PDF)

Szállítás: 9. 29. K.

164 db

Mennyiség (db)

Egységár

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (1 m = 366Ft)

366 134 Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Főbb jellemzők

DIGITUS Cat.7 S/FTP telepítő kábel, 1000 m, szimplex, B2ca

10 Gbit Ethernet
Átviteli frekvencia 1200 MHz
Állandó link tanúsított
PoE Power over Ethernet támogatás
BauPVO B2ca osztály (ellenőrizze a DoP besorolását)

Szolgáltatásunk az Ön számára

Műszaki adatok

Termék típus: Villanyszerelési kábel

: CAT 7

: S/FTP

Kábeltípus: S/FTP

Vezeték jellemzők: Egyszeres árnyékolás
beépítéshez
Halogénmentes
Szerelhető
Simplex
Kettős árnyékolás
Fólia árnyékolás
Lángálló
széles szalagkábel dobozokhoz
Konzol porthoz (router/switch)
Üres csöves szereléshez
Fonat árnyékolás
Tejes árnyékolás
Árnyékolt
Masszív drót
Páros árnyékolás
PE köpeny
Kerek
füstgázban szegény
Kerek létra
Önkioltó
Merev
Merev belső vezeték
sodort érpár
Több megjelenítése

Külső Ø: 7.5 mm

Szélesség: 7.5 mm

Magasság: 7.5 mm

Gyártói szín: Narancs

Frekvencia (max.): 1200 MHz

Tartalom: 1000 m

Max. AWG: 23

Csomagolva: Igen

Méteráru: Igen

Gyártói szám: DK-1745-VH-10

Gyártói szám: DK-1745-VH-10

Szigetelőanyag: Poliuretán (PE)

Hőmérséklet tartomány, mozgatva (min.): -20 °C

Hőmérséklet tartomány, mozgatva (max.): 50 °C

Hőmérséklet tartomány, fixen fektetve (min.): -20 °C

Hőmérséklet tartomány, fixen fektetve (max.): 50 °C

Halogénmentes: Igen

Max. szállítási mennyiség a darabban: 1000 m

Csavart érpár (1. rész): Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3124582 Digitus DK-1745-VH-10 Villanyszerelési kábel CAT 7 S/FTP Narancs 1000 m

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3124582 Digitus DK-1745-VH-10 Villanyszerelési kábel CAT 7 S/FTP Narancs 1000 m

Leírás

A Digitus Cat 7 telepítőkábelt strukturált adatközpontokban és épületek kábelezésében való használatra tervezték az ISO/IEC 11801, DIN EN 50288-4-1, DIN EN 50173, IEC 61156-7, EN 50288-9-1 szabványoknak megfelelően. A kábel ideális analóg és digitális adatok átvitelére, és támogatja a POE és POE+ szabványokat. Az árnyékoló szerkezet egyedileg árnyékolt párokból áll, ónozott rézfonattal, amely kiváló árnyékolási és elektromos értékeket biztosít.

Ez a szöveg gépi fordítással készült.

Kivitel

Vezeték: csupasz rézhuzal, AWG 23/1
Rendszer(ek) a teljesítmény állandóságának értékelésére és ellenőrzésére: 3. rendszer
Szigetelés: SFS-PE (habosított polietilén köpeny)
A szigetelt vezetékek száma összesen: 8 db, 4 párra csavarva
Színkód: kék-fehér, narancs-fehér, zöld-fehér, barna-fehér
Az egyes párok árnyékolása: alumínium laminált poliészter fólia, 100%-os fedések
Teljes árnyékolás: rézfonat
Külső köpeny: Eca-tól B2ca-ig az EN 50575 szerint; LSZH
Külső köpeny vastagság (névleges): 0,50 mm (Eca); 0,52 mm (Dca); 0,60 mm (Cca); 0,60 (B2ca)
Szín: narancssárga (RAL 2008)
Mechanikai jellemzők ...............................................................................
Húzásmentesítő: 150N max.
Dinamikus hajlítási sugár: 8x OD mm min.
Statikus hajlítási sugár: 4x OD mm min.
Szállítási és tárolási hőmérséklet tartomány: -20 °C és +60 °C között
Üzemi hőmérsékleti tartomány: -20 °C … +50 °C
Beépítési hőmérséklet tartomány: 0°C és +50°C között
Külső átmérő szimplex (névleges): 7,0 mm (Eca); 7,2 mm (Dca); 7,5 mm (Cca); 7,5 mm (B2ca)
Súly (kg/km): 49,5 kg (Eca); 51 kg (Dca), 53 kg (Cca); 53 kg (B2ca)
Elektromos jellemzők:
Impedancia: 100±15 ohm @ 4 - 1000 MHz; 100±25 OHM @ 100-600MHz
Kapacitás: 45 pF/m névleges @ 1 KHz
Kapacitás kiegyensúlyozatlanság (földpár): 1,6 pF/m @ 1 KHz
Szigetelési ellenállás: 5 GOhm x km min.
DC ellenállás: max. 95 ohm/km (max. 2% kiegyensúlyozatlan ellenállás)
Hurokellenállás: max. 190 ohm/km (max. 2% kiegyensúlyozatlan ellenállás)
Üzemi feszültség: 72 Vdc max.
Külső köpeny: Dca-s2 d1 a1 az EN 50575 szerint; LSZH
Csatolási veszteség: CA-Type 1b
Fáziskésleltetés: 450 nS/100 m max.
Átmeneti késleltetés: 10 nS/100 m max.
Elválasztási osztály: „d” az EN 50174-2 szerint
NVP: 79%
Választék: csavart érpárú szerelőkábel
Kategória: CAT 7
Árnyékolás: S-FTP, fémfóliában és fonatban árnyékolt párok
BauPVO: B2ca
Hossz: 1000 m
Szín narancs
Kábel felépítése: 4 x 2 AWG 23/1, tömör csavart érpár
Kabát: LSOH
