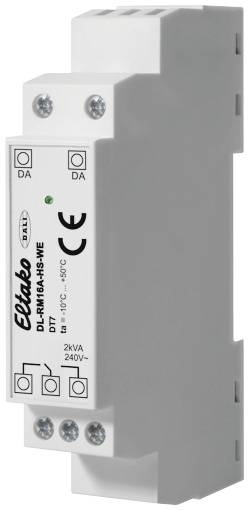

DL-RM16A-HS-WE Eltako Kapcsoló működtető Kalapsínes Kapcsolási teljesítmény (max.) 2000 W

Modul reléérintkező DALI buszon (DT7) keresztül történő vezérléséhez DIN-EN 60715 TH35 szerelősínhez. 98x17,5x56 mm. Védettség IP20 DALI áramfelvétel 2,7mA. Kompakt relémodul 230V AC terhelések közvetlen vezérléséhez DALI-n keresztül. A terhelések egyszerű integrálása DALI bemenet nélkül DALI áramkörbe, a terhelések DALI parancsokkal kapcsolhatók be és ki. Az eszköz funkciója megfelel a 7-es típusú DALI eszköz szabványának - kapcsolási funkció (2.0 firmware-től). Beállítható viselkedés a busz tápellátásának bekapcsolásakor és meghibásodásakor. A DALI-RM16 tápellátása a DALI buszon keresztül történik, nincs szükség további tápellátásra. Bekapcsolás nulla kereszteződésnél. Beépített bekapcsolási áramkorlátozás, különösen alkalmas nagyon nagy bekapcsolási áramú terhelésekhez (> 100A). Az interfész egy résztvevőt képvisel a buszon, és ennek megfelelően lehet megszólítani. Konfigurálás a DALI Cockpit PC szoftverrel. DALI funkciók és parancskészlet: A DALI-RM16 lehetőséget kínál a terhelések DALI buszra történő csatlakoztatására, majd azok be- és kikapcsolására. A DALI-RM16 egy nem szabályozható terhelések vezérlőeszköze, amely az IEC 62386-208 DALI specifikáción (7. eszköztípus) alapul. Ennek megfelelően a kapcsolási jellemzőket a virtuális lámpa teljesítményszintjének (VDAP) 4 kapcsolási küszöbértékkel való összehasonlításával határozzák meg. A virtuális lámpa teljesítményszintje (VDAP) a DALI EKG fényerő-szabályozási értékének felel meg, és a megfelelő tulajdonságoktól függ (MINLEVEL és MAXLEVEL korlátok, fényerősödési sebesség fade time és fade rate). Minden fényerő-szabályozási irányhoz 2 kapcsolási küszöb tartozik, amelyeket a virtuális lámpa teljesítményszinttel való összehasonlításhoz használnak. Csak az aktuális virtuális fényerő-szabályozási irányra érvényes kapcsolási küszöbérték kerül kiértékelésre. A MASK értékű küszöb inaktív, és nem használják az összehasonlításhoz. A be- és kikapcsolási késleltetések fadinggal valósíthatók meg. A DALI-RM16 tápellátását a DALI busz biztosítja. A relé viselkedése a buszellátás meghibásodása esetén a SystemFailureLevel-en keresztül konfigurálható (nincs változás, be vagy ki, gyári beállítás: be). A busz tápellátása utáni bekapcsolási viselkedés a PowerOnLevel segítségével állítható be.

Ez a szöveg gépi fordítással készült.
