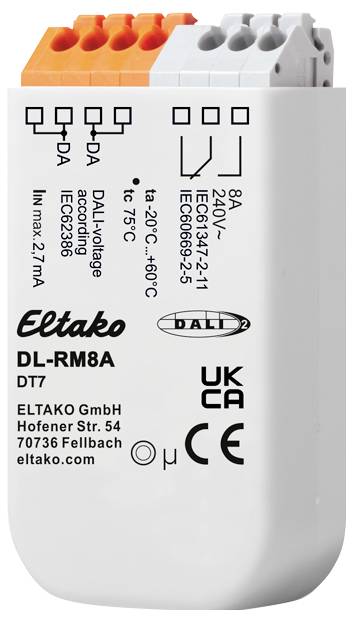

DL-RM8A Eltako Kapcsoló működtető Süllyeszett Kapcsolási teljesítmény (max.) 1000 W
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
101 db
Szám
Összesen (39 362 Ft / Darab)
42 511,81 Ft
-7 %
39 362 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termék típus
Kapcsoló működtető
- Sorozat
Eltako
- Kapcsolási teljesítmény (max.)
1000 W
IP20
- Üzemi feszültség
230 V
- Szerelési mód
Süllyeszett
1000 W
- Bázisállomás
Nem szükséges, opcionális távoli hozzáféréshez
n.rel.
- Max. kapcsolási áram
10 A
Flush-mounted
10 A
1000 W
230-230 V
FALSE
FALSE
FALSE
1000 W
TRUE
1
8 A
Other
FALSE
FALSE
FALSE
FALSE
IP20
FALSE
FALSE
FALSE
FALSE
FALSE
1000 W
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2636187 DL-RM8A Eltako Kapcsoló működtető Süllyeszett Kapcsolási teljesítmény (max.) 1000 W
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2636187 DL-RM8A Eltako Kapcsoló működtető Süllyeszett Kapcsolási teljesítmény (max.) 1000 W
Leírás
Modul egy reléérintkező DALI buszon (DT7) keresztül történő vezérléséhez lámpatestbeépítéshez és süllyesztett dobozokhoz. 59x33x15mm. Védettség IP20 DALI áramfelvétel 2,7mA. Kompakt relémodul 230V AC terhelések közvetlen vezérléséhez DALI-n keresztül. A terhelések egyszerű integrálása DALI bemenet nélkül DALI áramkörbe, a terhelések DALI parancsokkal kapcsolhatók be és ki. Az eszköz funkciója megfelel a 7-es típusú DALI eszköz szabványának - kapcsolási funkció (2.0 firmware-től). Beállítható viselkedés a busz tápellátásának bekapcsolásakor és meghibásodásakor. A DALI-RM8 tápellátása a DALI buszon keresztül történik, nincs szükség további tápellátásra. Bekapcsolás nulla kereszteződésnél. Az interfész egy résztvevőt képvisel a buszon, és ennek megfelelően lehet megszólítani. Konfigurálás a DALI Cockpit PC szoftverrel. DALI funkciók és parancskészlet: A DALI-RM8 lehetőséget kínál a terhelések DALI buszra történő csatlakoztatására, majd azok be- és kikapcsolására. A DALI-RM8 egy nem szabályozható terhelések vezérlőeszköze, amely az IEC 62386-208 DALI specifikáción (7. eszköztípus) alapul. Ennek megfelelően a kapcsolási jellemzőket a virtuális lámpa teljesítményszintjének (VDAP) 4 kapcsolási küszöbértékkel való összehasonlításával határozzák meg. A virtuális lámpa teljesítményszintje (VDAP) a DALI EKG fényerő-szabályozási értékének felel meg, és a megfelelő tulajdonságoktól függ (MINLEVEL és MAXLEVEL korlátok, elhalványulási idő és fade rate szerinti fényerősség). Minden fényerő-szabályozási irányhoz 2 kapcsolási küszöb tartozik, amelyeket a virtuális lámpa teljesítményszinttel való összehasonlításhoz használnak. Csak az aktuális virtuális fényerő-szabályozási irányra érvényes kapcsolási küszöbérték kerül kiértékelésre. A MASK értékű küszöb inaktív, és nem használják az összehasonlításhoz. A be- és kikapcsolási késleltetések fadinggal valósíthatók meg. A DALI-RM8 tápellátását a DALI busz biztosítja. A relé viselkedése a buszellátás meghibásodása esetén a SystemFailureLevel-en keresztül konfigurálható (nincs változás, be vagy ki, gyári beállítás: be). A busz tápellátása utáni bekapcsolási viselkedés a PowerOnLevel segítségével állítható be.
