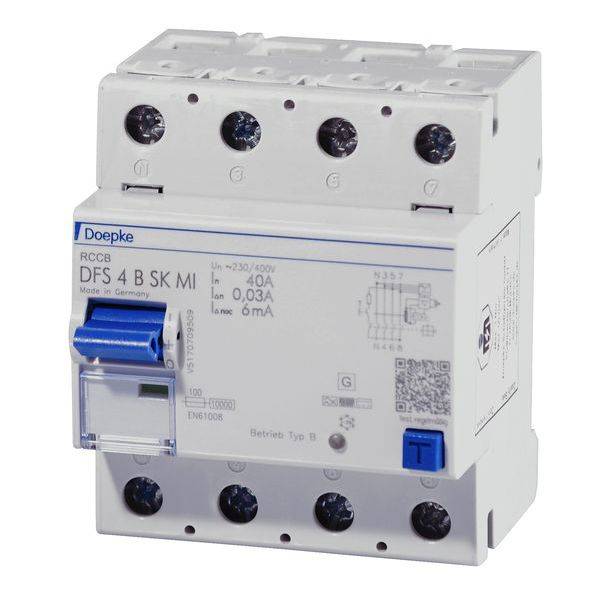

Doepke 09134892 FI védőkapcsoló Minden áramra érzékeny FI B 0.03 A

A maradékáram-megszakítók (RCCB) lekapcsolják az áramot, ha veszélyesen nagy maradékáram lép fel. Ily módon megvédi az embereket, az állatokat és a rendszereket. A DFS 4 két- vagy négypólusú hibaáram-megszakítók egy- vagy háromfázisú hálózatokhoz. A standard változatban a kompakt eszközök négy modul szélesek. Számos különböző hibaárammal és kivitellel kaphatók, 125 A névleges áramerősségig. A nagy kétszintes kapcsok nagy vezeték-keresztmetszeteket is fogadhatnak. A többfunkciós kapcsoló kioldott helyzete megkönnyíti a hibaelhárítást. Az ingyenes címkeszoftver segít a címkézésben. A B típusú kapcsolók AC/DC érzékenyek a 0 Hz (sima egyenáramú maradékáram) és 150 kHz közötti frekvenciákon. Ellenállóbbak a túlfeszültséggel és zivatarokkal szemben. Az SK sorozat hibaáram-megszakítói a hibaáram elleni védelmet és a rendszer magas rendelkezésre állását biztosítják. Alacsonyabb válaszérzékenység jellemzi őket magasabb frekvenciákon. Az SK jelleggörbe olyan rendszerekhez van optimalizálva, amelyekben nincs szükség tűzvédelemre. Az MI-verziójú hibaáram-megszakítók (mobil telepítések) könnyen csatlakoztathatók az A típusú vagy ismeretlen RCCB-k után. Sima egyenáramú maradékáramokat oldanak meg> = 6 mA, és így biztosítják a felfelé irányuló hibaáram-megszakítók védelmi funkcióját. Tulajdonságok: nagy ellenállás az üzemi szivárgásokkal és maradékáramokkal szemben 1 kHz-től kezdődően; Teljes áramra érzékeny maradékáramokra 0 Hz (sima egyenáram) és 150 kHz közötti frekvenciájú és vegyes frekvenciájú; Hálózati feszültségfüggetlen kioldás A típusú maradékáramokhoz; 50/60 Hz-től eltérő frekvenciájú egyenletes egyen-maradékáramok és váltakozó maradékáramok feszültségfüggő érzékelése; teljes funkcionalitás legalább 50 V AC hálózati feszültséggel bármely két aktív vezetéken; kis méret minden névleges áramhoz; nagy rövidzárlati szilárdság; kétoldalas emeletes sorkapcsok nagy vezeték-keresztmetszethez és síncsatlakozáshoz; kapcsolási helyzetjelző; Nézőablak címkék számára; Többfunkciós kapcsológomb három pozícióval: "be", "ki", "kioldott"; Csatlakozás C1 nullavezető pozíció a bal oldalon; Szerelés típusa: gyorsrögzítés szerelősínre; Bármilyen beépítési helyzet; Táplálkozás lehetőleg felülről; Alkalmazási területek: Ideális mobil felhasználásra áramelosztó rendszerekben, pl. B. bérelhető készülékek esetében, ahol ismeretlen típusú RCCB-k vannak felfelé. Az alacsony egyenáramú kioldási határ miatt az MI változat teljes áramra érzékeny RCCB-jei A vagy F típusú RCCB mögött is működtethetők; Kereskedelmi és ipari létesítmények TN-S, TT és TN-CS rendszerekkel, amelyekben a teljesítményelektronikai berendezéseket galvanikus hálózati leválasztás nélkül használják, mint például: Pl. frekvenciaváltók, kapcsolóüzemű tápegységek, nagyfrekvenciás tápegységek. Fotovoltaikus és UPS rendszerek transzformátor nélküli inverterekkel; Megjegyzések: 50 Hz-es váltakozó áramú hálózatokban használható; RCCB más frekvenciákhoz kérésre; Nem használható egyenáramú hálózatokban vagy vezérelt elektromos berendezések kimeneti oldalán, mint például: B. frekvenciaváltók.

Ez a szöveg gépi fordítással készült.
