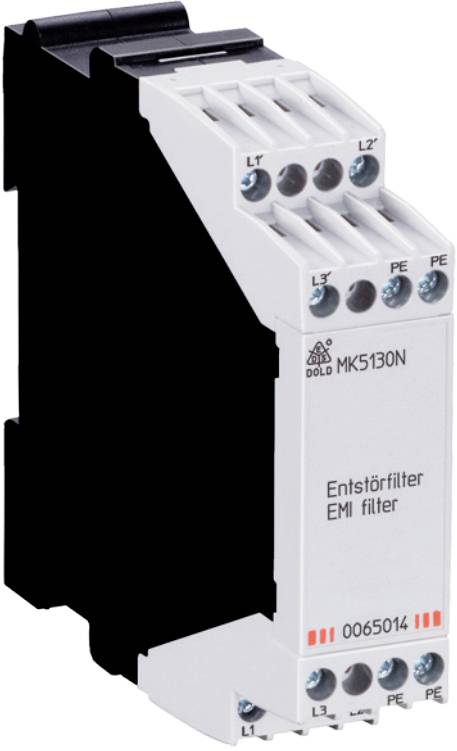

Dold 0065014 MK5130N Zavarszűrő (H x Sz x Ma) 97 x 22.5 x 90 mm 1 db darab

A berendezésekben egyre gyakrabban használt inverterek meredek kapcsolási éleket generálnak a kimenetükön, ami jelentős EMC interferenciát és nagyfrekvenciás kiegyenlítő áramokat okoz a hozzájuk csatlakoztatott áramköri alkatrészekben. Az átalakítóhoz csatlakoztatott eszközök megzavarhatók, esetleg megsemmisülhetnek. A HF interferencia átvihető a rendszer más részeire, például a 24 V DC tápellátáson keresztül. Ez pl. B. a mérőrelék esetében, amelyeknek a bemenete a konverterhez van csatlakoztatva. A mérőrelé segédfeszültsége galvanikusan leválasztott a mérőbemenetről, de a belső tápegység elkerülhetetlen csatolókapacitása révén csatlakozik a HF oldali mérőbemenethez. Megfelelő frekvenciákon akár több amperos kiegyenlítő áram is áramolhat az átalakítóból a segédfeszültség szintjére. Általánosságban elmondható, hogy az átalakítóhoz csatlakoztatott összes felügyeleti eszköz megszakítható külön segédfeszültséggel vagy további bemenetekkel vagy kimenetekkel. Az is lehetséges, hogy az átalakító által okozott zavarokat átviszik a rendszer más részeire. Az MK 5130N / LG 5130 interferenciacsökkentő szűrők 4 fojtószeleppel vannak sorba kötve a szűrőútvonalakban a 3 fázishoz (L1 / L2 / L3 bemenetek, L1 ' / L2' / L3 'kimenetek), hogy biztosítsák a szélessávú interferenciát a magas frekvenciákig. . Ha a PE is csatlakoztatva van, az Y interferencia -elnyomó kondenzátor hatékony a PE ellen, és az interferencia -elnyelés tovább javul ("T -szűrő"). Ha az MK 5130N / LG 5130 -at az átalakító és az elnyomandó mérőrelé / készülék közé csatlakoztatja, akkor a csatolókapacitásokon átfolyó HF áram jelentősen csökken, mivel a szűrőpályák a frekvenciával együtt növekvő impedanciát képviselnek. Ezzel elkerülhető a csatlakoztatott eszközök meghibásodása vagy akár megsemmisülése.

· Mérőrelék működtetése nagy frekvenciájú interferenciafeszültségű átalakítókon és eszközökön
· Áramkörrészek és kis fogyasztók interferencia -elnyomása fázisonként 50 mA -ig
· Elektromos szerszámok, kontaktorok és fénycsövek meghibásodása esetén
· 3 fázisú interferencia szűrő relék mérésére
· Az EMC interferencia elnyomása a vezetett interferencia feszültségekből
· A nagyfrekvenciás komponensek szélessávú csillapítása
Névleges feszültségre 3 AC 1000 V -ig.
· Opcionális PE -csatlakozás a továbbfejlesztett interferencia -elnyelés érdekében
Teljes szélesség: 22,5 mm

Ez a szöveg gépi fordítással készült.
