Name: Dold IK3070.01/200 AC50/60Hz 220-240V Relé Névleges feszültség: 240 V/AC Max. kapcsolási áram: 10 A 1 záró 1 db
Brand: Dold
SKU: 2359196
Availability: BackOrder

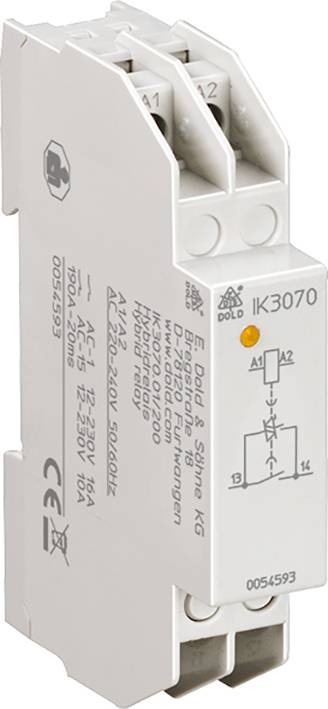

Egy fehér elektromos relé műszaki részletekkel és kapcsolási rajzzal a felületén.

Hasonló kivitel

Termék típus

Relé

Érintkező típus

1 záró

Névleges feszültség

240 V/AC

Max. kapcsolási áram

10 A

Gyártói szám

IK3070.01/200 AC50/60Hz 220-240V

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Összesen (40 990 Ft / Darab)

40 990 Ft

ÁFÁ-val

Csak üzleti ügyfelek számára elérhető.

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Nagyon nagy bekapcsolási áramú terhelésekhez
Az energiatakarékos és a LED-es lámpák megbízható kapcsolása
Hosszú élettartam a hibrid technológiának köszönhetően

Műszaki adatok

Ith hőáram: 16 A (60 ° C környezeti hőmérsékleten is)
Teljesítményveszteség 16 A-on: 3 W
Kapcsolási kapacitás AC 15, 10 A induktív szerint
Bekapcsolás: 100 A, cos phi 0,3
Kikapcsolás: 10 A, cos phi 0,3
Fluoreszkáló lámpa terhelése
Elektronikus előtét (EVG): 60 x 58 W egysoros, 10 µF kompenzációval 30 x 58 W dupla sor, 22 µF kompenzációval
Párhuzamos kompenzáció: 48 x 58 W egysoros, 7 µF kompenzációval
Kapcsolási áram: 190 A 20 ms
Félvezető biztosíték: 180 A2 s 10 ms (védelem a triac számára)
Varisztor feszültség: AC 275 V

Termék típus: Relé

Gyártói szám: IK3070.01/200 AC50/60Hz 220-240V

Megszólalási feszültség (min.): 220 V/AC

Megszólalási feszültség (max.): 240 V/AC

Érintkező típus: 1 záró

Névleges feszültség: 240 V/AC

Max. kapcsolási áram: 10 A

Élettartam (elektromos): AC 15-ig 10 A-nál, AC 230 V: ≥ 106 kapcsolási ciklus

Élettartam (mechanikus): 30 x 106 kapcsolási ciklus

Jellemzők: Alacsony zajszint

: IP20
IP40

Hőmérséklet (max.): +60 °C

Hőmérséklet (min.): -20 °C

Hossz: 90 mm

Szélesség: 17.5 mm

Magasság: 58 mm

Méret: (H x Sz x Ma) 90 x 17.5 x 58 mm

Tartalom: 1 db

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2359196 Dold IK3070.01/200 AC50/60Hz 220-240V Relé Névleges feszültség: 240 V/AC Max. kapcsolási áram: 10 A 1 záró 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2359196 Dold IK3070.01/200 AC50/60Hz 220-240V Relé Névleges feszültség: 240 V/AC Max. kapcsolási áram: 10 A 1 záró 1 db

Leírás

A hibrid teljesítményrelé erősen induktív vagy kapacitív terhelések, pl. B. Energiatakarékos és LED-es lámpák. Alkalmazási területei megtalálhatók a fűtés, légkondicionálás, szellőzés és világítástechnika területén.
A hibrid kapcsoló relének van egy kimeneti reléje, amelynek triaca párhuzamosan van csatlakoztatva. A váltás pillanatában a triac átveszi a terhelést. A folyamatos áramot viszont a relékontaktus viszi a triac nagyobb energiaeloszlása miatt.
Mivel a triac csak akkor kapcsol ki, amikor a fázis átlépi a nullát, a készülék csak váltakozó áramú terhelések kapcsolására alkalmas.

· Az IEC / EN 60 947-4-3 szerint
· Névleges üzemi áram 20 A
· Hosszú elektromos élettartama>10.6Átkapcsolás AC 15-nél
· 10 A induktív
· Kiszajú kapcsolás
· Ohmos, induktív és kapacitív terhelések kapcsolására
· Nullfeszültség-kapcsolós
· 1 záró
· 17,5 mm-es szélesség.
