Name: Dold IK8701.01 DC24V Csatoló modul Névleges feszültség: 24 V/DC Max. kapcsolási áram: 16 A 2 váltó 1 db
Brand: Dold
SKU: 2359216
Availability: BackOrder

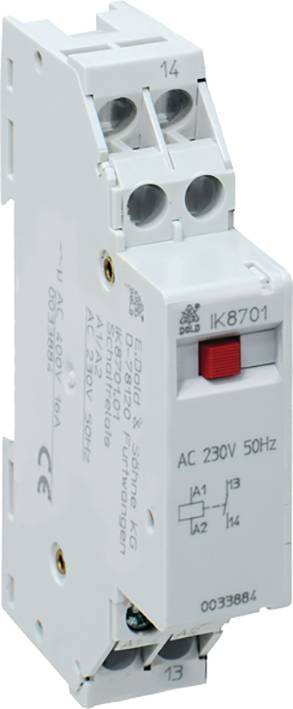

Egy fehér elektromos védőkapcsoló, műszaki részletekkel és kapcsolási rajzzal ellátva, alacsony feszültségű alkalmazásokhoz tervezve.

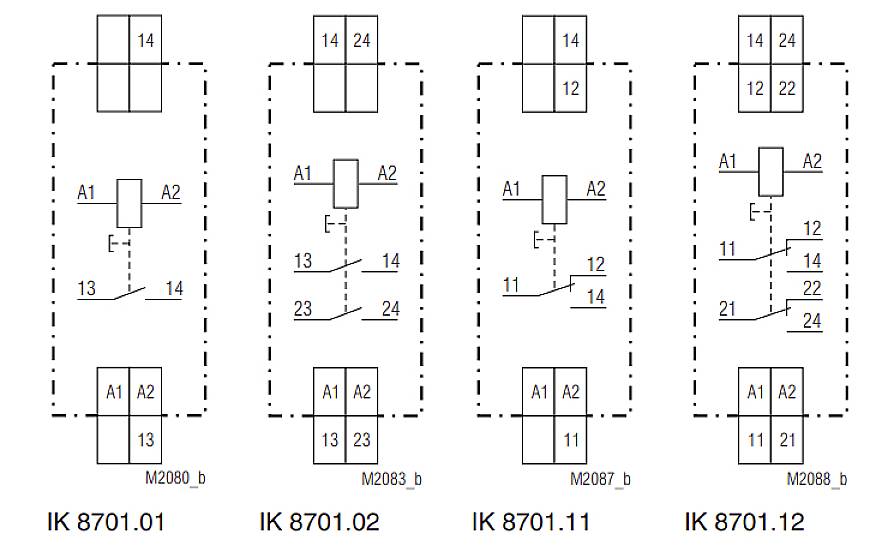

A diagram négy kapcsolási rajzot mutat a következő jelölésekkel: 'IK 8701.01', 'IK 8701.02', 'IK 8701.11', 'IK 8701.12'. Mindegyik kapcsolási rajz kapcsolókat és összeköttetéseket tartalmaz.

1/2

Hasonló kivitel

Termék típus

Csatoló modul

Érintkező típus

2 váltó

Névleges feszültség

24 V/DC

Max. kapcsolási áram

16 A

Gyártói szám

IK8701.01 DC24V

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Összesen (23 990 Ft / Darab)

23 990 Ft

ÁFÁ-val

Csak üzleti ügyfelek számára elérhető.

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Lámpaterhelés váltásához
Bemeneti csatoló relé, például PLC vezérléséhez
Kimeneti csatolórelé, pl. PLC-vezérelt terhelésekhez
Az EN 60947-5-1 szerint
Gomb az érintkezők kézi felülbírálásához
Kapcsolási állás kijelzés
Nagy hőáram Ith
17,5 vagy 35 vagy 52,5 mm teljes szélesség

Műszaki adatok

Vezetékcsatlakozás: 2 x 2,5 mm² szilárd vagy 2 x 1,5 mm² sodrott huzal hüvely vagy 2 x 1 mm² sodrott huzal hüvely
Vezeték rögzítése: lapos kivezetések önemeléssel
Meghúzási nyomaték: 0,8 Nm
Gyors rögzítés: kalapos sín

Termék típus: Csatoló modul

Gyártói szám: IK8701.01 DC24V

Csatlakozó: Csavaros kapocs

Gyártói szín: Fehér

Megszólalási idő: 30 ms

Hanyatlási idő: 30 ms

Érintkező típus: 2 váltó

Névleges feszültség: 24 V/DC

Max. kapcsolási áram: 16 A

Kapcsolási teljesítmény (max.): 1200 W

Élettartam (elektromos): AC 230 V rezisztív terhelés mellett: 6 A 150 x 10⁴Váltási ciklusok
10 A 75 x 10⁴Váltási ciklusok
16 A 12 x 10⁴Váltási ciklusok
Izzólámpa terhelése: 1200 W

Élettartam (mechanikus): 10 x 10⁶ kapcsolás

Jellemzők: Tesztgombbal

Hőmérséklet (max.): +45 °C

Hőmérséklet (min.): -20 °C

Hossz: 89 mm

Szélesség: 17.5 mm

Magasság: 58 mm

Méret: (H x Sz x Ma) 89 x 17.5 x 58 mm

Tartalom: 1 db

Súly: 100 g

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2359216 Dold IK8701.01 DC24V Csatoló modul Névleges feszültség: 24 V/DC Max. kapcsolási áram: 16 A 2 váltó 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2359216 Dold IK8701.01 DC24V Csatoló modul Névleges feszültség: 24 V/DC Max. kapcsolási áram: 16 A 2 váltó 1 db

Leírás

Az érintkezőket egy dugattyún keresztül csuklós armatúrával működtetik. A gerjesztési feszültség csökkenése után egy rugó a dugattyúhoz csatlakozó armatúrát visszavezeti nyugalmi helyzetébe. A kapcsolattartók is
az elülső gomb segítségével manuálisan működtethető. Ez a gomb a kapcsoló helyzetének megjelenítésére is szolgál. A gomb megnyomásakor az érintkezők zárva vannak. Az áram eltávolításakor a piros bezárul
A gomb egybeesik az elülső éllel.

· A lámpa terhelésének kapcsolására
· Bemeneti kapcsolási relé, pl. A PLC vezérléséhez
· Kimeneti kapcsoló relé, pl. PLC-vezérelt terhelésekhez
· Az EN 60947-5-1 szerint
· Gomb az érintkezők kézi működtetéséhez
· Kapcsolási állás kijelzés
· Nagy hőáram Ith
· 17,5 vagy 35 vagy 52,5 mm teljes szélesség

Ez a szöveg gépi fordítással készült.
