Name: Dold IK8701.11 AC50Hz 230V Csatoló modul Névleges feszültség: 230 V/AC Max. kapcsolási áram: 16 A 1 váltó 1 db
Brand: Dold
SKU: 2359217
Availability: BackOrder

Egy elektromos relé műszaki felirattal: 'AC 230V 50Hz'. Különböző csatlakozókapcsokat és egy kapcsolási rajzot mutat.

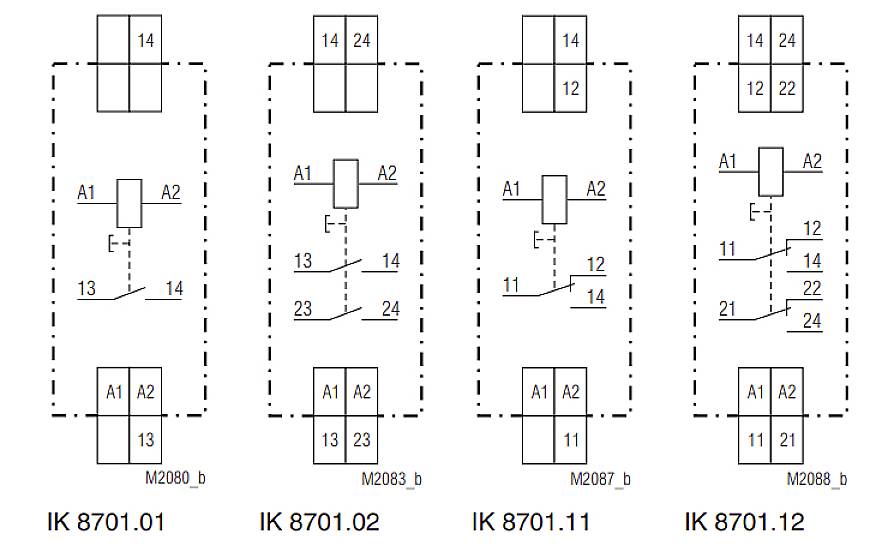

Négy kapcsolási rajzot tartalmazó diagram, amelyek az IK 8701.01, IK 8701.02, IK 8701.11 és IK 8701.12 jelöléseket viselik. Különböző elektromos áramköröket mutat kontaktusokkal és tekercsekkel.

1/2

Hasonló kivitel

Termék típus

Csatoló modul

Érintkező típus

1 váltó

Névleges feszültség

230 V/AC

Kapcsolási feszültség (max.)

230 V/AC

Max. kapcsolási áram

16 A

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Összesen (23 990 Ft / Darab)

26 990 Ft

-11 %

23 990 Ft

ÁFÁ-val

Csak üzleti ügyfelek számára elérhető.

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Lámpaterhelés váltásához
Bemeneti csatoló relé, például PLC vezérléséhez
Kimeneti csatolórelé, pl. PLC-vezérelt terhelésekhez
Az EN 60947-5-1 szerint
Gomb az érintkezők kézi felülbírálásához
Kapcsolási állás kijelzés
Nagy hőáram Ith
17,5 vagy 35 vagy 52,5 mm teljes szélesség

Műszaki adatok

Vezetékcsatlakozás: 2 x 2,5 mm² szilárd vagy 2 x 1,5 mm² sodrott huzal hüvely vagy 2 x 1 mm² sodrott huzal hüvely
Vezeték rögzítése: lapos kivezetések önemeléssel
Meghúzási nyomaték: 0,8 Nm
Gyors rögzítés: kalapos sín

Termék típus: Csatoló modul

Gyártói szám: IK8701.11 AC50Hz 230V

Csatlakozó: Csavaros kapocs

Gyártói szín: Fehér

Megszólalási idő: 30 ms

Hanyatlási idő: 30 ms

Érintkező típus: 1 váltó

Névleges feszültség: 230 V/AC

Kapcsolási feszültség (max.): 230 V/AC

Max. kapcsolási áram: 16 A

Kapcsolási teljesítmény (max.): 1200 W

Élettartam (elektromos): AC 230 V rezisztív terhelés mellett: 6 A 150 x 10⁴Váltási ciklusok
10 A 75 x 10⁴Váltási ciklusok
16 A 12 x 10⁴Váltási ciklusok

Élettartam (mechanikus): 10 x 10⁶ kapcsolás

Jellemzők: Tesztgombbal

Hőmérséklet (max.): +45 °C

Hőmérséklet (min.): -20 °C

Hossz: 89 mm

Szélesség: 17.5 mm

Magasság: 58 mm

Méret: (H x Sz x Ma) 89 x 17.5 x 58 mm

Tartalom: 1 db

Súly: 100 g

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2359217 Dold IK8701.11 AC50Hz 230V Csatoló modul Névleges feszültség: 230 V/AC Max. kapcsolási áram: 16 A 1 váltó 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2359217 Dold IK8701.11 AC50Hz 230V Csatoló modul Névleges feszültség: 230 V/AC Max. kapcsolási áram: 16 A 1 váltó 1 db

Leírás

Az érintkezőket egy dugattyún keresztül csuklós armatúrával működtetik. A gerjesztési feszültség csökkenése után egy rugó a dugattyúhoz csatlakozó armatúrát visszavezeti nyugalmi helyzetébe. A kapcsolattartók is
az elülső gomb segítségével manuálisan működtethető. Ez a gomb a kapcsoló helyzetének megjelenítésére is szolgál. A gomb megnyomásakor az érintkezők zárva vannak. Az áram eltávolításakor a piros bezárul
A gomb egybeesik az elülső éllel.

· A lámpa terhelésének kapcsolására
· Bemeneti kapcsolási relé, pl. A PLC vezérléséhez
· Kimeneti kapcsoló relé, pl. PLC-vezérelt terhelésekhez
· Az EN 60947-5-1 szerint
· Gomb az érintkezők kézi működtetéséhez
· Kapcsolási állás kijelzés
· Nagy hőáram Ith
· 17,5 vagy 35 vagy 52,5 mm teljes szélesség

Ez a szöveg gépi fordítással készült.
