Name: Dold IK9270.11 AC 220 - 240V 0,1 - 15A Tv = 0,1 - 20S. 0051230 Áramfelügyeleti relé Relé kimenetek száma: 1
Brand: Dold
SKU: 2359286
Availability: BackOrder

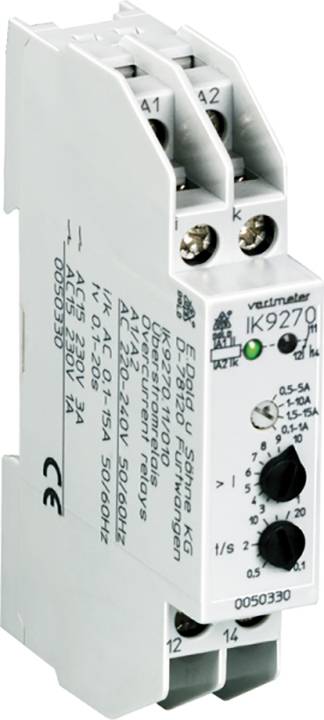

Áramfelügyeleti relé beállítógombokkal az üzemeltetés szabályozásához; alkalmas 230 V-os váltóáramhoz, 50/60 Hz frekvenciatartományban.

Hasonló kivitel

Termék típus

Áramfelügyeleti relé

Relé kimenetek száma

Üzemi feszültség

230 V

400 V

Gyártói szám

IK9270.11 AC 220 - 240V 0,1 - 15A Tv = 0,1 - 20S.

Mérési bemenetek

1-phasig Messbereiche (Nennfrequenz 50 ... 400 Hz): 0.1 ... 15 A

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Összesen (102 990 Ft / Darab)

102 990 Ft

ÁFÁ-val

Csak üzleti ügyfelek számára elérhető.

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Mérőáramkörök: 1 fázisú
Mérési tartományok (névleges frekvencia 50 ... 400 Hz):
0,1 ... 15 A
4 részterület forgókapcsolóval
állítható: 0,1 ... 1 A; 0,5 ... 5 A; 1 ... 10 A; 1,5 ... 15 A Max. Folyamatos áram: 20 A 50 ° C-on 15 A 60 ° C-on
A válaszérték beállítása: Fokozatmentes a mérési tartományban
Kiesési arány (hiszterézis): a beállított érték kb. 4% -a, állandóan beállítva
Megismételhetőség: ≤ ± 1%
Időkésés tv: 0,1 ... 20 s állítható
U segédfeszültségH: AC / DC 24 V, AC 220 ... 240 V
Feszültségtartomány:
AC-nál: 0,8 ... 1,1 UH
DC esetén: 0,8 ... 1,25 UH
Névleges fogyasztás AC 230 V 3,2 VA esetén
DC 24 V 0,8 W.
Névleges frekvencia: 50/60 Hz
Frekvenciatartomány: ± 5%
Névjegyek: 1 váltó névjegy
I. hőáramth: 5 A
Kapcsolási teljesítmény AC 15 normálisan nyitott érintkező szerint: 3 A / AC 230 V IEC / EN 60947-5-1
NC érintkező: 1 A / AC 230 V IEC / EN 60947-5-1
Elektromos élettartam AC 15, 1 A esetén, 230 V AC általában nyitva: 3 x 105Kapcsolási ciklusok IEC / EN 60947-5-1
Rövidzár-szilárdság max. Biztosíték: 4 A gG / gL IEC / EN 60947-5-1
Mechanikus élettartam:>50 x 106 Váltási ciklusok
Hőmérséklet-tartomány működése: - 20 ... + 60 ° C
Tárolás: - 25 ... + 60 ° C
Vezetékcsatlakozás: csavaros kapcsok

Gyártói szám: IK9270.11 AC 220 - 240V 0,1 - 15A Tv = 0,1 - 20S.

Termék típus: Áramfelügyeleti relé

Relé kimenetek száma: 1

Mérési bemenetek: 1-phasig Messbereiche (Nennfrequenz 50 ... 400 Hz): 0.1 ... 15 A

Üzemi feszültség: 230 V
400 V

Méret: (Sz x Ma) 17.5 mm x 90 mm

Beépítési mélység: 61 mm

Súly: 70 g

Szélesség: 17.5 mm

Magasság: 90 mm

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Relé kimenetek száma

Termék típus

Üzemi feszültség

Dold IK9270.11 AC 220 - 240V 0,1 - 15A Tv = 0,1 - 20S. 0051230 Áramfelügyeleti relé Relé kimenetek száma: 1

Rendelési szám:2359286

Szállítás: 12. 8. [K.]

Conrad Electronic

Jelenlegi termék

Áramfelügyeleti relé

230 V

Min.: 1

Többszörös: 1

102 990 Ft^*

Dold BA9043 3AC50-400Hz 230/400V 0039676 Feszültség felügyelő relé Relé kimenetek száma: 2

Rendelési szám:2359240

Szállítás: 12. 8. [K.]

Conrad Electronic

Feszültség felügyelő relé

230 V

Min.: 1

Többszörös: 1

131 990 Ft^*

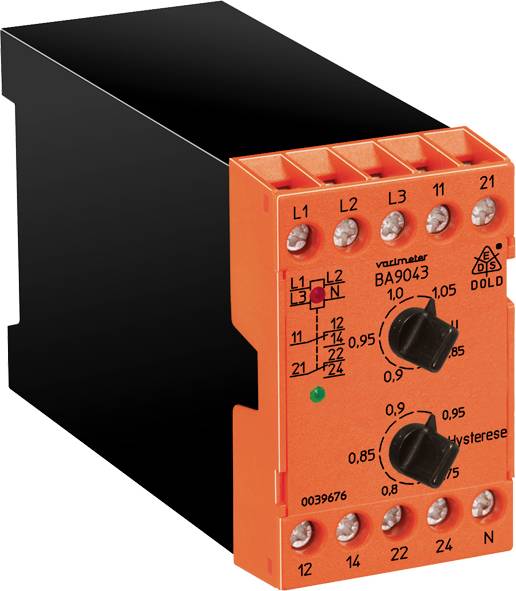

Dold BA9043/001 3AC50-400Hz 400V 0039884 Feszültség felügyelő relé Relé kimenetek száma: 2

Rendelési szám:2359241

Szállítás: 12. 8. [K.]

Conrad Electronic

Feszültség felügyelő relé

400 V

Min.: 1

Többszörös: 1

136 990 Ft^*

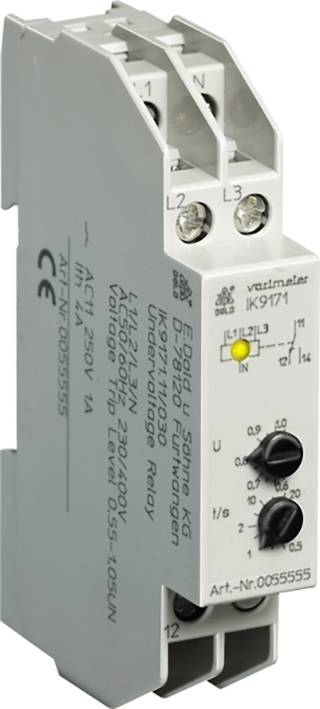

Dold IK9171.11/200 3/N AC400/230V 0,85UN 0049292 Feszültség felügyelő relé Relé kimenetek száma: 1

Rendelési szám:2359193

Szállítás: 12. 8. [K.]

Conrad Electronic

Feszültség felügyelő relé

230 V

Min.: 1

Többszörös: 1

53 990 Ft^*

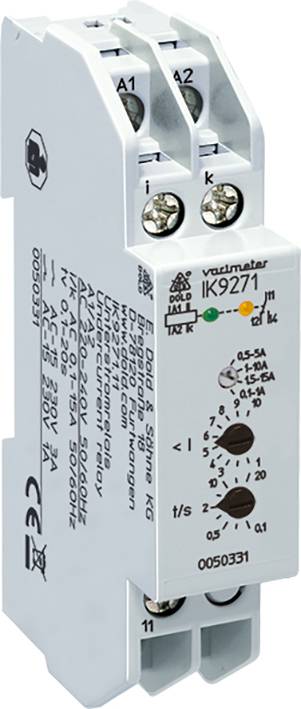

Dold IK9271.11 AC220-240V 0,1-15A Tv=0,1-20S. 0050331 Áramfelügyeleti relé Relé kimenetek száma: 1

Rendelési szám:2359267

Szállítás: 12. 8. [K.]

Conrad Electronic

Áramfelügyeleti relé

230 V

Min.: 1

Többszörös: 1

102 990 Ft^*

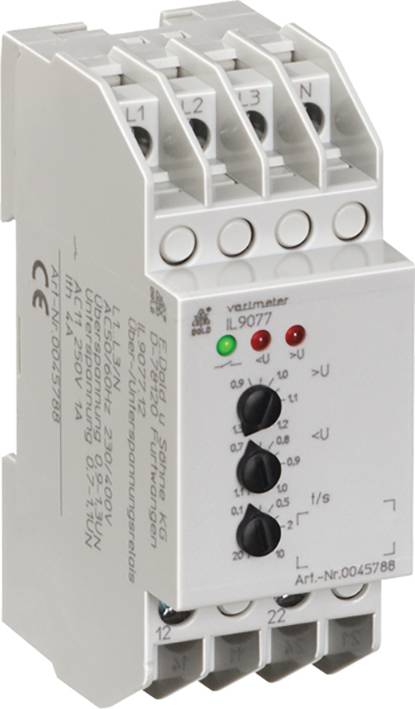

Dold IL9077.12 3/NAC 400/230V 0,1-20S. 0045788 Feszültség felügyelő relé Relé kimenetek száma: 2

Rendelési szám:2359243

Szállítás: 12. 8. [K.]

Conrad Electronic

Feszültség felügyelő relé

230 V

Min.: 1

Többszörös: 1

138 990 Ft^*

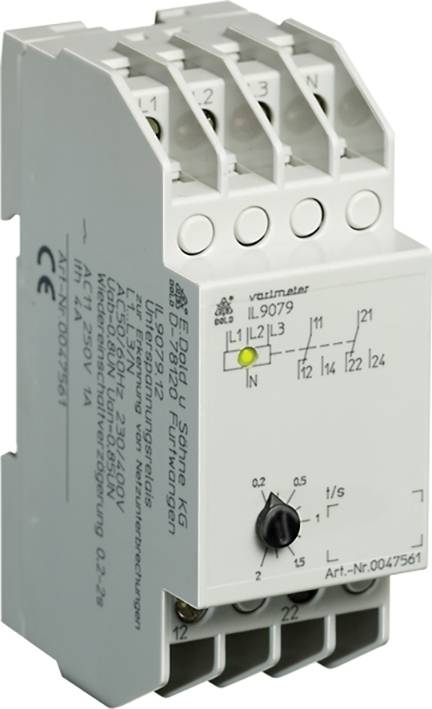

Dold IL9079.12/002 3AC230/400V 0,55-1,05UN 0,2-2S. 0047842 Feszültség felügyelő relé Relé kimenetek száma: 2

Rendelési szám:2359248

Szállítás: 12. 8. [K.]

Conrad Electronic

Feszültség felügyelő relé

230 V

Min.: 1

Többszörös: 1

119 990 Ft^*

Dold RK9871.71 3/N AC400/230V 50/60Hz 0063314 Feszültség felügyelő relé Relé kimenetek száma: 2 Analóg bemenetek száma: 3

Rendelési szám:2359210

Szállítás: 12. 8. [K.]

Conrad Electronic

Feszültség felügyelő relé

230 V

Min.: 1

Többszörös: 1

64 990 Ft^*

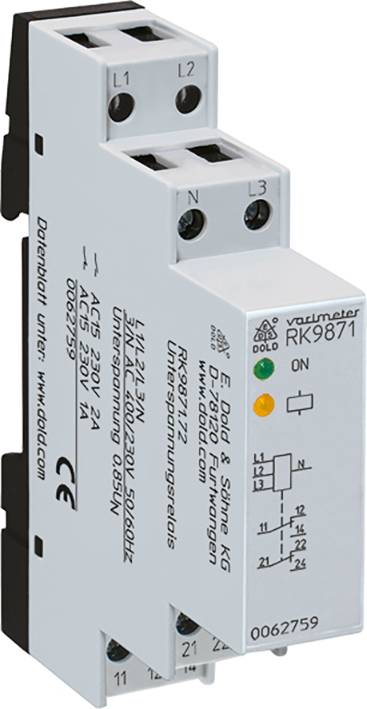

Dold RK9871.72 3/N AC400/230V 50/60Hz 0062759 Feszültség felügyelő relé Relé kimenetek száma: 2

Rendelési szám:2359209

Szállítás: 12. 8. [K.]

Conrad Electronic

Feszültség felügyelő relé

230 V

Min.: 1

Többszörös: 1

70 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2359286 Dold IK9270.11 AC 220 - 240V 0,1 - 15A Tv = 0,1 - 20S. 0051230 Áramfelügyeleti relé Relé kimenetek száma: 1

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2359286 Dold IK9270.11 AC 220 - 240V 0,1 - 15A Tv = 0,1 - 20S. 0051230 Áramfelügyeleti relé Relé kimenetek száma: 1

Leírás

Túláram figyelése háromfázisú és váltakozó áramú hálózatokban.

· Az IEC / EN 60 255-1 szerint
· 1 fázisú
· Mérési tartományok AC 0,1 ... 100A
· A válaszérték állítható
· Javítva a hiszterézis
· Állítható kapcsolási késleltetés
· Zárt áramkör elve (a kimeneti relé nem aktiválódik hiba esetén)
· Opcionális nyitott áramkör elv (hiba esetén a kimeneti relé aktiválódik)
· LED jelzések
· Kiegészítő feszültséggel
· Kiegészítő áramkör - galvanikusan leválasztott mérő áramkör
· 61 mm mélység és alul csatlakozó kapcsok szerelési és ipari elosztókhoz a DIN 43 880 szerint
· 17,5 mm-es szélesség.

Ez a szöveg gépi fordítással készült.
