Name: Dold LG5929.60/61 AC/DC24V 0064092 Bővítő modul Relé kimenetek száma: 6
Brand: Dold
SKU: 2359246
Availability: BackOrder

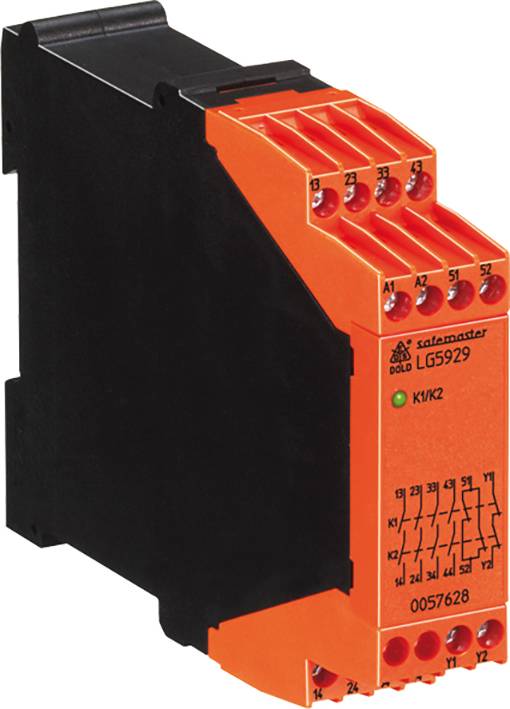

Egy narancssárga-fekete elektronikai eszköz csatlakozókkal és LED-kijelzőkkel. Felirat: 'LG5929' és kapcsolási rajz szimbólum.

Hasonló kivitel

Termék típus

Bővítő modul

Relé kimenetek száma

Üzemi feszültség

24 V/AC

24 V/DC

Gyártói szám

LG5929.60/61 AC/DC24V

Méret

(Sz x Ma) 22.5 mm x 90 mm

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Összesen (93 990 Ft / Darab)

93 990 Ft

ÁFÁ-val

Csak üzleti ügyfelek számára elérhető.

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Biztonságos érintésbővítés

Műszaki adatok

Kontaktok :: 5 NO érintkező, 1 NC érintkező a visszacsatoló áramkörhöz
Válaszidő: max. 20 ms
Kiadási idő: Max. 35 ms
Érintkező típusa: relé, pozitív meghajtású
Névleges kimeneti feszültség: 250 V AC
I. hőáramth: Max. 8 A lásd a teljes áramkorlát görbét
Kapcsolási kapacitás az AC 15 normálisan nyitott érintkezők szerint: 3 A / AC 230 V IEC / EN 60947-5-1
NC érintkező: 2 A / AC 230 V IEC / EN 60947-5-1
normálisan nyitott DC 13-ig: 2 A / DC 24 V IEC / EN 60947-5-1
NC érintkező: 2 A / DC 24 V IEC / EN 60947-5-1
DC 13 alapján normálisan nyitott érintkező alapján: 4 A / 24 V 0,1 Hz-en IEC / EN 60947-5-1
NC érintkező: 4 A / 24 V - 0,1 Hz IEC / EN 60947-5-1
Elektromos élettartam AC 15, 2 A, AC 230 V esetén: 105Kapcsolási ciklusok IEC / EN 60947-5-1
Megengedett kapcsolási frekvencia: 1200 kapcsolási ciklus / h
Rövidzár-szilárdság max. Biztosíték: 10 A gG / gL IEC / EN 60947-5-1
max. megszakító: B 6 A
Mechanikai élettartam: 20 x 106Váltási ciklusok
Hőmérséklet-tartomány működése: - 25 ... + 55 °C
Tárolás: - 25 ... + 85 °C

Gyártói szám: LG5929.60/61 AC/DC24V

Termék típus: Bővítő modul

Relé kimenetek száma: 6

Üzemi feszültség: 24 V/AC
24 V/DC

Méret: (Sz x Ma) 22.5 mm x 90 mm

Beépítési mélység: 121 mm

Súly: 205 g

Szélesség: 22.5 mm

Magasság: 90 mm

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2359246 Dold LG5929.60/61 AC/DC24V 0064092 Bővítő modul Relé kimenetek száma: 6

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2359246 Dold LG5929.60/61 AC/DC24V 0064092 Bővítő modul Relé kimenetek száma: 6

Leírás

Ha több biztonsági áramkörre van szükség, mint amennyit egy biztonsági modul biztosít, akkor az LG 5929 bővítőmodult kell használni. Biztonságos és megbízható érintkezési replikációhoz és a biztonsági modulok érintkezés-megerősítéséhez használják a visszacsatolási hurok figyelemmel kísérésével. A bővítőmodul pozitív vezérlésű érintkezőkkel rendelkezik, és különböző érintkezőkombinációkkal kapható.

· Megfelel egy kapcsolókészülékkel kapcsolatban
Teljesítményszint (PL) e és 4. kategória az EN ISO 13849-1 szerint
SIL kárigény (SIL CL) 3 Az IEC / EN 62061 szerint
Biztonsági integritás szint (SIL) 3 · Az IEC / EN 61508 szerint
· Az EN 50156-1 szerint égéstechnikai rendszerekhez
Vezérlés a biztonsággal kapcsolatos félvezető kimenetekkel is lehetséges (ESPE, vészleállítás stb.)
· Redundáns és pozitív vezérelt kapcsolatok
· Kimenet: max. 5 NO érintkező vagy 4 NO érintkező / 1 NC érintkező, 1 NC érintkező a visszacsatoló áramkörhöz
· 1 vagy 2 csatornás áramkörökhöz
· Működési állapot kijelzés
Vezetékcsatlakozás: szintén 2 x 1,5 mm2 sodrott huzal hüvellyel és műanyag gallérral, vagy 2 x 2,5 mm2 szilárd
22,5 mm teljes szélesség

Ez a szöveg gépi fordítással készült.
