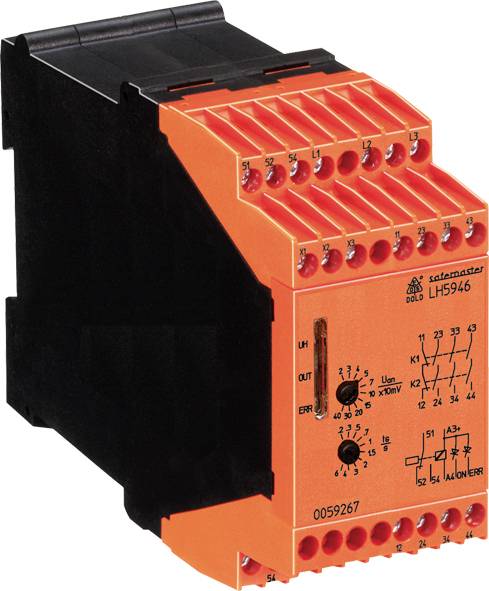

Dold LH5946.48/61 0,2-4V UH=AC230V 0,2-6s 0061895 Leállásfigyelő Relé kimenetek száma: 5 Analóg bemenetek száma: 2
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Leállásfigyelő
Relé kimenetek száma
5
Üzemi feszültség
230 V/AC
Gyártói szám
LH5946.48/61 0,2-4V UH=AC230V 0,2-6s
Mérési bemenetek
2 redundante Messkanäle (L2 gegen L1 und L3 gegen L1) über Messeingänge L1 / L2 / L3; Mess-/Motorspannung: max. AC 690 V; Eingangswiderstände: 500 kΩ; Ansprechwert Uan: 20 mV ... 400 mV. einstellbar oder 0.2 ... 4 V. einstellbar; Frequenzbereich (AC): 45 ... 65 Hz
Adatlap (PDF)
Szám
Összesen (265 346 Ft / Darab)
265 346 Ft
ÁFA nélkül
14 napos visszavételi garancia
Főbb jellemzők
- Érzékelő nélküli és biztonságos
- Gyors reakcióidő
- Könnyű utólagos felszerelés, mivel érzékelő nélküli
- Kombinálható a SAFEMASTER STS mágnesszelep reteszeléssel
Műszaki adatok
- Bemenet (L1 - L2 - L3)
- Mérési / motorfeszültség: max. AC 690 V
- Bemeneti ellenállás: 500 kΩ
- U válaszértékan: 20 mV ... 400 mV, állítható vagy 0,2 ... 4 V, állítható
- Hiszterézis (a motor járásának érzékelésére): 100%
- A kimeneti érintkezők kikapcsolási késleltetése a motor működésének érzékelésekor:<100 ms
- Leállás ts:0,2 ... 6 s állítható
- U segédfeszültségH A1 - A2): AC 115 V, 230 V AC, 400 V, 24 V DC
- Ajánlott biztosítékvédelem: 2 A
- AC feszültségtartomány: 0,8 ... 1.1 ENSZ
- DC: 0,9 ... 1.2 ENSZ
- Névleges fogyasztás: 5 VA, 3 W.
- Névleges frekvencia (AC): 50/60 Hz
- Frekvenciatartomány (AC): 45 ... 65 Hz
- max. hullámosság (DC): 10%
- A kimeneti relék bekapcsolási késleltetése a kiegészítő feszültség bekapcsolásakor (motor leáll): 0,4 ... 0,8 s + t ts
- Érintkező konfiguráció (biztonsági érintkezők): 3 NO érintkező, 1 NC érintkező
- A normálisan nyitott 23-24, 33-34 és 43-44 érintkezők használhatók a biztonsági kikapcsolásokhoz.
- A 11-12 NC érintkező csak jelérintkezőként használható!
- Érintkező típusa: relé, pozitív meghajtású
- Névleges kapcsolási feszültség: AC 250 V
- I. hőáramth: 5 A (40 ° C-ig)
- Négyzetes összáram: lásd a kapcsolási kapacitás csökkentési görbéjét
- AC 15-ig általában nyitva: 3 A / AC 230 V IEC / EN 60 947-5-1
- NC érintkező 1 A / AC 230 V IEC / EN 60 947-5-1
- DC 13-ig normálisan nyitva: 1 A / DC 24 V IEC / EN 60 947-5-1
- NC érintkező 1 A / DC 24 V IEC / EN 60 947-5-1
- DC 13 alapján normálisan nyitott érintkező: 4 A / 24 V 0,1 Hz-en IEC / EN 60 947-5-1
- NC érintkező 4 A / 24 V 0,1 Hz-en IEC / EN 60 947-5-1
- Elektromos élettartam 5 A, AC 230 V AC ϕ = 1 esetén: ≥ 2 x 105Váltási ciklusok
- A biztonsági érintkezők védelme: max. Biztosíték 4 A gG / gL
- Megszakító C6A Maximális kapcsolási frekvencia: 1200 / h
- Mechanikai élettartam: ≥ 50 x 106 Váltási ciklusok
- Félvezető jelkimenetek: 100 mA DC 24 V, pozitív kapcsolás, galvanikusan leválasztva; Ellátás A3 + / A4-en keresztül; "ON" a kiadáshoz, "ERR" a hibákhoz
- Normálisan nyitott jelérintkező: 3 A AC 250 V (zárva, ha engedélyezve van)
- Gyártói szám
LH5946.48/61 0,2-4V UH=AC230V 0,2-6s
- Termék típus
Leállásfigyelő
- Relé kimenetek száma
5
- Mérési bemenetek
2 redundante Messkanäle (L2 gegen L1 und L3 gegen L1) über Messeingänge L1 / L2 / L3; Mess-/Motorspannung: max. AC 690 V; Eingangswiderstände: 500 kΩ; Ansprechwert Uan: 20 mV ... 400 mV. einstellbar oder 0.2 ... 4 V. einstellbar; Frequenzbereich (AC): 45 ... 65 Hz
- Üzemi feszültség
230 V/AC
- Méret
(Sz x Ma) 45 mm x 90 mm
- Analóg bemenetek száma
2
- Beépítési mélység
121 mm
- Súly
400 g
- Szélesség
45 mm
- Magasság
90 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2359285 Dold LH5946.48/61 0,2-4V UH=AC230V 0,2-6s 0061895 Leállásfigyelő Relé kimenetek száma: 5 Analóg bemenetek száma: 2
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2359285 Dold LH5946.48/61 0,2-4V UH=AC230V 0,2-6s 0061895 Leállásfigyelő Relé kimenetek száma: 5 Analóg bemenetek száma: 2
Leírás
Biztonságos álló helyzet érzékelés 3 és 1 fázisú villanymotorok számára, például a biztonsági ajtók kinyitásának lehetővé tétele a szerszámgépeken vagy a fékek aktiválása érdekében.
Az LH 5946 állófigyelő alkalmas az összes olyan villanymotor álló helyzetének detektálására, amelyek leálláskor a remanencia okozta feszültséget generálják. Az LH 5946 ezt a feszültséget méri a maradék mágnesezés által a tekercs kivezetésein. Erre a célra 2 redundáns mérőcsatornát (L2 az L1 és L3 az L1 ellen) használnak. Ha az indukciós feszültség mindkét csatornán egyszerre megközelíti a 0 értéket, ez azt jelenti, hogy a motor leállt az eszköz számára, és a kimeneti relé be van kapcsolva. Annak érdekében, hogy a készüléket a legváltozatosabb motorokhoz és alkalmazásokhoz tudjuk igazítani, az U feszültségküszöbötanamely alatt az LH 5946 a helyzetet érzékeli. Az az időtartam, amelyre Uanalá kell esni, hogy az álló helyzet végül észlelhető legyen, és a kimeneti áramkör felszabaduljon (ts).
Ezenkívül az eszköz észleli a huzaltöréseket az L1 / L2 / L3 mérőbemeneteknél. Ha huzaltörést észlel, a kimeneti relé biztonságos helyzetbe kerül (mint járó motor esetén). Ez az állapot mentésre kerül, és az X3 - X2 terminálok áthidalásával törölhető. Ezenkívül a két csatorna mérési jeleit folyamatosan összehasonlítják egymással. Ha a jelek kb. 2,5 másodpercnél tovább térnek el, akkor az egyidejűségi hiba lép fel. Ez a hiba törlődik, amikor mindkét csatorna egyszerre ismét kellően magas jelfeszültséget kap.
Az X1-X2 terminálok visszacsatolási ciklust jelentenek a figyeléshez
külsőleg csatlakoztatott kontaktorok állnak rendelkezésre az érintkezők megerősítéséhez (NC érintkezők). Ha a visszacsatolási ciklus nem szükséges, akkor a
Az X1 - X2 terminálokat át kell hidalni, különben hibaüzenet jelenik meg.
· Levelez
- Teljesítményszint (PL) e és 4. kategória az EN ISO 13849-1 szerint
- SIL igény korlát (SIL CL) 3 Az IEC / EN 62061 szerint
- Biztonsági integritás szint (SIL) 3 Az IEC / EN 61508, az IEC / EN 61511 és az EN 61800-5-2 szerint
· A 3- és 1-fázisú motorok biztonságos álló helyzetének ellenőrzése
· Nincs szükség külső kezdeményezőkre
· Függetlenül a forgásiránytól
· Huzaltörés észlelése a mérőkörben
· Kényszeresen irányított biztonsági kimeneti érintkezők: 3 NO érintkező, 1 NC érintkező 250 V AC esetén
· 2 félvezető jel kimenet
1 jelkimenet (általában nyitott érintkező)
· Állítható feszültségküszöb
· Állítható állásidő
· LED-kijelzők a motor leállításához, a huzaltöréshez és az üzemi feszültséghez
· Alkalmas frekvenciaváltókkal való használatra
45 mm szélességű
