Dold MH9398.11 AC12-230V UH=AC230V AC10A 0066140 Hatásos teljesítmény átalakító 1 db vásárlása

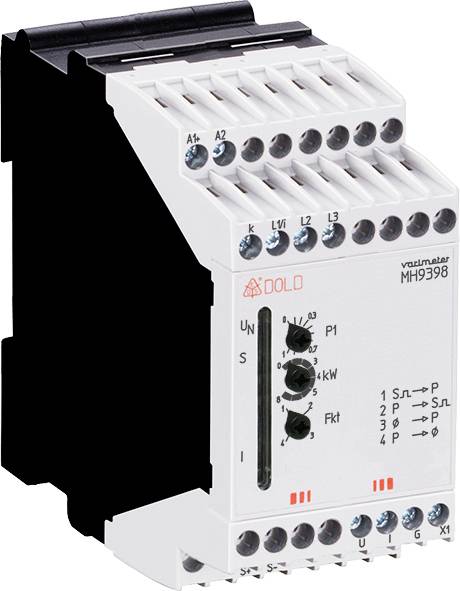

A kép egy elektromos vezérlőegységet mutat, amely több csatlakozókapoccsal és átkapcsolóval rendelkezik, és ipari alkalmazásokhoz használják.

Hasonló kivitel

Termék típus

Hatásos teljesítmény átalakító

Gyártói szám

MH9398.11 AC12-230V UH=AC230V AC10A

Méret

(H x Sz x Ma) 97 x 45 x 90 mm

Csatlakozó

Csavaros kapocs

Kimenő jel (feszültség)

0 … 10 V und 2 … 10 V

Adatlap (PDF)

Szállítás: 11. 18. Sze.

Szám

Összesen (163 772 Ft / Darab)

163 772 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Aktív távadó

Sokoldalú felhasználás a relé és analóg kimeneteknek köszönhetően
Megbízható túlterhelés-érzékelés aktív teljesítményméréssel
Az elektromos meghajtók hosszabb élettartama érdekében
Megelőző karbantartás
Gyorsabb hibalokáció

Műszaki adatok

Névleges áram IN: AC 10 A
Mérési tartomány: AC 100 mA ... 10 A
Túlterhelhetőség
Folyamatos: 16 A
Röviden<10 s: Max. 25 A
Az áramtartomány túlterhelését a LED-ek gyors villogása jelzi.
Névleges frekvencia: 50/60 Hz
Frekvenciatartomány: 45 ... 400 Hz
Válaszérték: 0 ... 2,4 kW az abszolút érték skálán állítható
Beállítás
Tartomány: 8 tartomány 0 ... 2,4 kW
Rel: finombeállítás 0 ... 0,3 kW
Mérési pontosság
(a beállítási érték% -ában): ± 4%
Hiszterézis:
(a beállítási érték% -ában):<4%
Reakció idő:<350 ms
Indítási bypass: 500 ms fix
Névjegyek: 1 váltó névjegy
I. hőáramth: 4 A kapcsolási kapacitás AC 15 szerint: általában nyitva: 3 A / AC 230 V IEC / EN 60947-5-1
NC érintkező: 1 A / AC 230 V IEC / EN 60947-5-1
A DC 13 szerint: 1 A / DC 24 V IEC / EN 60947-5-1
Elektromos élettartam 3 A-nál, 230 V AC AC = 1: 2 x 105Kapcsolási ciklusok IEC / EN 60947-5-1
Rövidzár erőssége Max. Biztosíték: 4 A gG / gL IEC / EN 60947-5-1
Mechanikai élettartam: 30 x 106Váltási ciklusok

Gyártói szám: MH9398.11 AC12-230V UH=AC230V AC10A

Termék típus: Hatásos teljesítmény átalakító

Méret: (H x Sz x Ma) 97 x 45 x 90 mm

Csatlakozó: Csavaros kapocs

Kimenő jel (feszültség): 0 … 10 V und 2 … 10 V

Kimenő jel (áram): 0 … 20 mA und 4 … 20 mA

Üzemi feszültség: 230 V/AC (max)

Max. üzemi feszültség: 230 V/AC

Bemenő jel (áram): AC 100 mA ... 10 A

Tartalom: 1 db

Konfiguráció: DIP kapcsoló

Szélesség: 45 mm

Magasság: 90 mm

Hossz: 97 mm

Max. környezeti hőmérséklet: +60 °C

Környezeti hőmérséklet (min.): -20 °C

Tápfeszültség: 230 V/AC

Tápfeszültség U(B): AC12-230V

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2361002 Dold MH9398.11 AC12-230V UH=AC230V AC10A 0066140 Hatásos teljesítmény átalakító 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2361002 Dold MH9398.11 AC12-230V UH=AC230V AC10A 0066140 Hatásos teljesítmény átalakító 1 db

Leírás

A VARIMETER család MH 9398 aktív távadója megbízhatóan figyeli az egyfázisú elektromos terhelések aktív fogyasztását. A válaszérték beállítása egyszerűen két forgókapcsolóval történik. Ha a beállított határértéket túllépik, a kimeneti relé válaszol. Ezen kívül 2 galvanikusan leválasztott analóg kimenet áll rendelkezésre. Ezen keresztül lekérdezhető az aktuális aktív teljesítményérték. A LED-ek jelzik az alkalmazott segédfeszültséget és a kimeneti relé kapcsolási állapotát.

Az aktív távadó alkalmas változó motorterhelésű egyfázisú elektromos ipari hajtások és egyéb egyfázisú terhelések figyelésére.

Az IEC / EN 60255-1 szerint
· Mérési módszer: aktív teljesítménymérés / wattmérő
· Túlterhelés érzékelés
· Galvanikusan leválasztott analóg jelek - 0… 20 mA és 0… 10 V vagy - 4… 20 mA és 2… 10 V
· A válaszérték állítható
· Javított hiszterézis
· 1 fázisú
· LED-kijelző a kiegészítő feszültséghez és az érintkező helyzetéhez
· Zárt áramkör elve
45 mm szélességű
