Name: Dold MK9300N.11/022 3AC24...400V AC12A UH=DC24V 0063630 Mérésátalakító Relé kimenetek száma: 2
Brand: Dold
SKU: 2359211
Availability: BackOrder

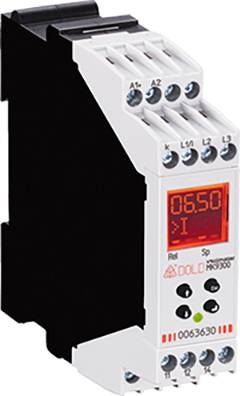

Egy digitális időrelé piros LED-kijelzővel mutatja a '06,50' értéket. Felül több csatlakozókapocs, alul vezérlőgombok találhatók.

Hasonló kivitel

Termék típus

Mérésátalakító

Relé kimenetek száma

Üzemi feszültség

24 V/DC

Gyártói szám

MK9300N.11/022 3AC24...400V AC12A UH=DC24V

Mérési bemenetek

Spannungs-Messeingang L1/L2/L3 Nennspannung: 3 AC 400 V Messbereich UM: 3 AC 24 ... 400 V Nennfrequenz: 50 / 60 Hz Frequenzbereich: 1 ... 400 Hz Strom-Messeingang i / k Nennstrom: AC 12 A Messbereich: AC 100 mA ... 12 A Überlastbarkeit Dauernd: 16 A Kurzzeitig < 10 s: Max. 25 A Nennfrequenz: 50 / 60 Hz Frequenzbereich: 45 ... 400 Hz

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Összesen (147 990 Ft / Darab)

147 990 Ft

ÁFÁ-val

Csak üzleti ügyfelek számára elérhető.

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Névleges frekvencia: 50/60 Hz
Frekvenciatartomány: 45 ... 400 Hz
Áramfelvétel: 50 mA
L1 / L2 / L3 feszültségmérő bemenet
Névleges feszültség: 3 AC 400 V
U mérési tartományM: 3 AC 24 ... 400 V
Névleges frekvencia: 50/60 Hz
Frekvenciatartomány: 1 ... 400 Hz
Árammérési bemenet i / k
Névleges áram: AC 12 A
Mérési tartomány: AC 100 mA ... 12 A
Túlterhelhetőség
Folyamatos: 16 A
Röviden<10 s: Max. 25 A
A túlterhelést az aktuális tartományban az okozza
a kijelzőn gyorsan villog.
Névleges frekvencia: 50/60 Hz
Frekvenciatartomány: 45 ... 400 Hz
Beállítási tartományok (abszolút, a gombokkal és az LCD kijelzővel)
Mérési pontosság névleges frekvencián (a beállítási érték% -ában): ± 4%
Hiszterézis (a beállított érték% -ában): 0,2 ... A válaszérték 50% -a
Reakció idő:<350 ms (f>10 Hz)
állítható válasz késleltetés tv: 0 ... 10 másodperc (0,1 másodpercenként)
Állítható indítási késleltetés ta : 0,2 ... 10 másodperc (0,1 másodpercenként)
Kimeneti áramkör (Rel1: 11/12/14; Rel2: 21/22/24)
Névjegyek: 1 váltó névjegy
Hőáram I th: 2 x 4 A
Kapcsolási teljesítmény AC 15 normálisan nyitott érintkező szerint: 3 A / AC 230 V IEC / EN 60947-5-1
NC érintkező: 1 A / AC 230 V IEC / EN 60947-5-1
A DC 13 normálisan nyitott érintkező szerint: 1 A / DC 24 V IEC / EN 60947-5-1
NC érintkező: 1 A / DC 24 V IEC / EN 60947-5-1
Elektromos élettartam AC 15, 3 A, AC 230 V szerint: 2 x 105Kapcsolási ciklusok IEC / EN 60947-5-1
Megengedett kapcsolási frekvencia: 1800 / h
Rövidzár-szilárdság max. Biztosíték: 4 A gG / gL IE
Mechanikai élettartam: 30 x 106Váltási ciklusok

Gyártói szám: MK9300N.11/022 3AC24...400V AC12A UH=DC24V

Termék típus: Mérésátalakító

Relé kimenetek száma: 2

Mérési bemenetek: Spannungs-Messeingang L1/L2/L3 Nennspannung: 3 AC 400 V Messbereich UM: 3 AC 24 ... 400 V Nennfrequenz: 50 / 60 Hz Frequenzbereich: 1 ... 400 Hz Strom-Messeingang i / k Nennstrom: AC 12 A Messbereich: AC 100 mA ... 12 A Überlastbarkeit Dauernd: 16 A Kurzzeitig < 10 s: Max. 25 A Nennfrequenz: 50 / 60 Hz Frequenzbereich: 45 ... 400 Hz

Üzemi feszültség: 24 V/DC

Méret: (Sz x Ma) 22.5 mm x 90 mm

Beépítési mélység: 99 mm

Súly: 140 g

Szélesség: 22.5 mm

Magasság: 90 mm

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2359211 Dold MK9300N.11/022 3AC24...400V AC12A UH=DC24V 0063630 Mérésátalakító Relé kimenetek száma: 2

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2359211 Dold MK9300N.11/022 3AC24...400V AC12A UH=DC24V 0063630 Mérésátalakító Relé kimenetek száma: 2

Leírás

A VARIMETER PRO sorozat MK 9300N / MH 9300 univerzális mérőreléje egyidejűleg akár 9 különböző paramétert is figyelhet, például túl, alá, ablakfeszültségre, feszültség aszimmetriára, túl / aláramra, cos phi, aktív, látszólagos és reaktív teljesítményre, frekvenciára és fázissorrend. A mérés háromfázisú és egyfázisú hálózatokban nagyon egyszerű és sok vezeték nélkül lehetséges. A menü felépítésének köszönhetően a multifunkcionális mérőrelék használata egyszerű és intuitív. A küszöbön álló hibák korai felismerése és a megelőző karbantartás megakadályozza a költséges károkat, és felhasználóként előnyökkel jár a rendszer működési megbízhatóságának és magas rendelkezésre állásának.

· Multifunkcionális mérőrelé az EN 60255-1 szerint
Feszültségfigyelés (1 és 3 fázisú)
· A jelenlegi ellenőrzés
· Frekvencia monitorozás
· Fázisszög cos phi
· Fázissorrend, fázishiba, aszimmetria
· Aktív, reaktív és látszólagos erő
· Bekapcsolási késleltetés, válasz késleltetés
Állítható hiszterézis 0,2 ... A válaszérték 50% -a
· Hibamemória
· LCD kijelző az aktuális mért értékekhez
· Relé kimenet
· 1 váltóérintkező
· Relé funkció nyitott / zárt áram kapcsolható
