Name: Dold UG9410PM 3AC200-480V 5A 0-10s Modbus RTU 0067521 Lágyindító
Brand: Dold
SKU: 2359192
Availability: BackOrder

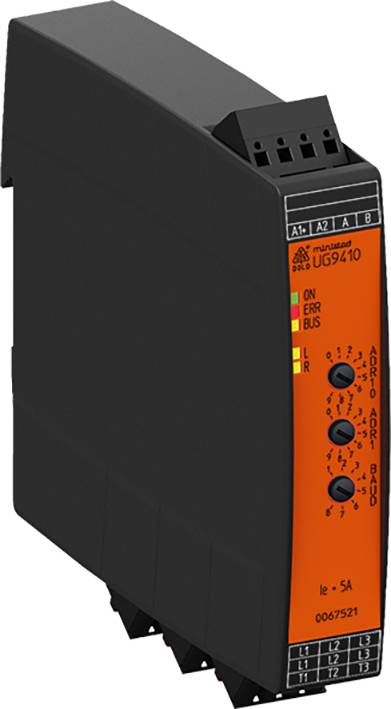

Egy elektronikus védőeszköz LED-kijelzőkkel és forgógombokkal az elektromos alkalmazásokban lévő áram és feszültség szabályozásához.

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Összesen (170 990 Ft / Darab)

170 990 Ft

ÁFÁ-val

Csak üzleti ügyfelek számára elérhető.

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Akár 7 funkció egy eszközön:
Forgatás az óramutató járásával ellentétesen
Óramutató járásával megegyező
Lágy indítás
Lágy stop
Motorvédő
Fázissorrend-figyelés
Fázishiba monitorozás
Széles körben használt mérési és automatizálási protokoll
80 %-kal kisebb helyigény
Egyszerű és időtakarékos üzembe helyezés, valamint felhasználóbarát működés a Modbus-on keresztüli paraméterezés révén
A hibrid relé egyesíti a robusztus relétechnika előnyeit a kopásmentes félvezető technológiával
Magas eszköz-elérhetőség a következők révén:
A félvezető hőmérsékletének ellenőrzése
A félvezetők nagy dielektromos szilárdsága 1500 V-ig.
Áramtalan forgásirány relé váltás
Eszköz túlterhelés elleni védelme
Dugaszolható csatlakozási kapcsok
TWIN csatlakozó kapocs a kiegészítő feszültségen és a buszon keresztüli hurokhoz

Műszaki adatok

Névleges feszültség L1 / L2 / L3: 3 AC 200 ... 480 V ± 10%
Névleges frekvencia: 50/60 Hz, automatikus érzékelés
Kiegészítő feszültség: DC 24 V ± 10%
Névleges motoráram: 0,5 A ... 5.0 A Modbus-on keresztül állítható
Üzemmód
5,0 A: AC 53a: 6-2: 100-30 IEC / EN 60947-4-2
Túlfeszültség: 200 A (tp = 20 ms)
Terheléskorlát-integrál: 200 A²s (tp = 10 ms)
Csúcs fordított feszültség: 1500 V
Túlfeszültség korlátozása: AC 510 V
Szivárgási áram kikapcsolt állapotban:<3 x 0,5 mA
Indító / leállító feszültség: 30 ... 80% -ban állítható a Modbus-on keresztül
Gyorsulás / lassítás rámpa: 0 ... 10 s állítható a Modbus-on keresztül
Saját fogyasztás: 2 W.
Átkapcsolási szünetidő: 150 ms
Bekapcsoláskésleltetés;
vezérlőjel esetén: min. 25 ms
Kikapcsolási késleltetés
vezérlőjel esetén: min. 30 ms
Árammérő eszköz: AC 0,5 ... 30 A
Mérési pontosság: a teljes skálaérték ± 5% -a
Mért érték frissítési ideje
50 Hz-nél: 100 ms
60 Hz-en: 83 ms
Motorvédő
5,0 A-ig: 10. osztály
Termikus memóriával ellátott elektronikus
Visszaállítás: Manuálisan a Modbuson keresztül
Rövidzár erőssége
max. biztosíték: 25 A gG / gL IEC / EN 60947-5-1

Motorfeszültség: 3AC 200 - 480 V

Termék típus: Lágyindító

Csatlakozási áram: 5 A

Üzemi feszültség: 3 AC 200 ... 480 V

Hatékonysági fázisok: 3

Gyártói szám: 0067521

Gyártói szám: UG9410PM 3AC200-480V 5A 0-10s Modbus RTU

Méret: (Sz x Ma x Mé) 22.5 x 105 x 120.3 mm

Csatlakozó: Csavaros kapocs

Szélesség: 22.5 mm

Magasság: 105 mm

Mélység: 120.3 mm

Hőmérséklet (max.): +65 °C

Hőmérséklet (min.): 0 °C

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2359192 Dold UG9410PM 3AC200-480V 5A 0-10s Modbus RTU 0067521 Lágyindító

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2359192 Dold UG9410PM 3AC200-480V 5A 0-10s Modbus RTU 0067521 Lágyindító

Leírás

Az intelligens UG 9410 motorindítót háromfázisú aszinkron motorok lágyindításához, lágy leállításához, tolatásához és védelméhez használják. A motor hőmérsékletét a fázisáram termikus modell alkalmazásával történő kiszámításával számolják, és a motor túlmelegedés esetén kikapcsol. Hőkapcsoló is használható. A relé kapcsolásával az irány megfordul. A relék feszültségmentesek. Ez biztosítja a készülék hosszú élettartamát.

· Az IEC / EN 60947-4-2 szerint
· Modbus RTU interfész
· Háromfázisú motorok tolatásához 0,18 kW-tól ... 2,2 kW 400 V-nál
· 2 fázisú lágyindítás, lágy leállítás
· 3 forgókapcsoló a Modbus cím és az adatátviteli sebesség beállításához
· 5 LED állapotkijelzőként
· Áramtalan tolatás relével, lágy indítás, lágy leállítás tirisztorokkal
· A vezérlés és a főáramkör galvanikus elválasztása
· Építési szélesség: 22,5 mm

Ez a szöveg gépi fordítással készült.
