Dold UH6937.02PS/61 DC24V 0066820 Fordított teljesítmény relé Relé kimenetek száma: 2
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Fordított teljesítmény relé
Relé kimenetek száma
2
Üzemi feszültség
24 V/DC
Gyártói szám
UH6937.02PS/61 DC24V
Mérési bemenetek
Universelle Messeingänge für AC-Spannungen von 8 ... 280 V für 1-phasige Überwachung sowie 16 ... 690 V für 1- und 3-phasige Überwachung; Frequenz-Messeingang Spannungsbereich E1a-E2L. E1b-E3L: AC 8 ... 280 V. E1a-E2H. E1b-E3H: AC 16 ... 690 V; Eingangsfrequenz: Variante /0_ _: < 700 Hz. Variante /1_ _: < 1200 Hz; Galvanische Trennung: Frequenz-Messeingang zu Hilfsspannung und Ausgangskontakten
Adatlap (PDF)
Összesen (456 990 Ft / Darab)
456 990 Ft
ÁFÁ-val
Csak üzleti ügyfelek számára elérhető.
14 napos visszavételi garanciaMűszaki adatok
- Frekvencia mérési bemenet
- Feszültségtartomány
- E1a-E2L, E1b-E3L: AC 8 ... 280 V
- E1a-E2H, E1b-E3H: AC 16 ... 690 V
- (A gyakoriságtól függően lásd a jellemzőt)
- Bemenő frekvencia:
- Változat / 0_ _:<700 Hz
- 1_ _ verzió:<1200 Hz
- Galvanikus szigetelés: frekvenciamérő bemenet a kiegészítő feszültséghez és a kimeneti érintkezőkhöz
- Válaszérték (gyakorisági küszöb)
- Változat / 0_ _: 1 Hz-től állítható ... 600 Hz
- Változat / 1_ _: 1 Hz-től állítható ... 1000 Hz
- Órafrekvencia-átalakító
- Változat / 0_ _: ≥ 1 kHz
- Változat / 1_ _: ≥ 2 kHz
- Mérési pontosság:<± 2%
- A beállított küszöb stabilitása, ha a kiegészítő feszültség és hőmérséklet változik:<± 1%
- Hiszterézis: 2-től állítható A beállított válaszérték 10% -a
- U segédfeszültségH (Galvánilag elválasztva a mérőbemenettől): DC 24 V
- A tápegységnek meg kell felelnie a SELV / PELV követelményeinek
- Feszültségtartomány: 0,8 ... 1,1 UH
- Névleges fogyasztás: Tip. 3,2 W
- A készülék védelme: Belső PTC-vel
- Túlfeszültség-védelem: Belső VDR által
- Üzemeltetési ciklus visszaállító gomb:>1,2 s
- Névjegyek: 2 NINCS névjegy
- Érintkező típusa: relé, pozitív meghajtású
- I. hőáramth: 8 A (lásd a teljes áramkorlát görbét)
- Kapcsolási kapacitás az AC 15 szerint: 3 A / AC 230 V IEC / EN 60947-5-1
- a DC 13 szerint: 2 A / DC 24 V IEC / EN 60947-5-1
- DC 13 alapján: 4 A / 24 V, 0,1 Hz-en
- Gyártói szám
UH6937.02PS/61 DC24V
- Termék típus
Fordított teljesítmény relé
- Relé kimenetek száma
2
- Mérési bemenetek
Universelle Messeingänge für AC-Spannungen von 8 ... 280 V für 1-phasige Überwachung sowie 16 ... 690 V für 1- und 3-phasige Überwachung; Frequenz-Messeingang Spannungsbereich E1a-E2L. E1b-E3L: AC 8 ... 280 V. E1a-E2H. E1b-E3H: AC 16 ... 690 V; Eingangsfrequenz: Variante /0_ _: < 700 Hz. Variante /1_ _: < 1200 Hz; Galvanische Trennung: Frequenz-Messeingang zu Hilfsspannung und Ausgangskontakten
- Üzemi feszültség
24 V/DC
- Méret
(H x Sz x Ma) 121 x 45 x 107 mm
- Szélesség
45 mm
- Magasság
107 mm
- Hossz
121 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2359199 Dold UH6937.02PS/61 DC24V 0066820 Fordított teljesítmény relé Relé kimenetek száma: 2
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2359199 Dold UH6937.02PS/61 DC24V 0066820 Fordított teljesítmény relé Relé kimenetek száma: 2
Leírás

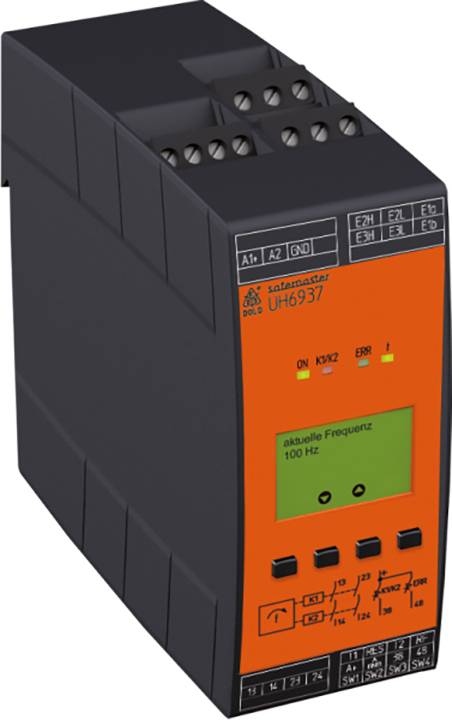

Az UH 6937 sebesség- és frekvenciamonitor a váltakozó feszültségek biztonságos frekvencia-felügyeletére szolgál. A frekvenciaváltók kimeneti frekvenciájának vagy a csúszógyűrűs motorok rotorfrekvenciájának monitorozására szolgál. Egy másik alkalmazási terület a darurendszerek hajtásainak figyelemmel kísérése. Az elülső kijelzővel a paraméterek könnyen és kényelmesen beállíthatók az adott alkalmazáshoz, és bármikor megváltoztathatók.
· Levelez
Teljesítményszint (PL) e és 4. kategória az EN ISO 13849-1 szerint
SIL kárigény (SIL CL) 3 Az IEC / EN 62061 szerint
Biztonsági integritás szint (SIL) 3 · Az IEC / EN 61508 szerint
Biztonsági integritás szint (SIL) 3 Az IEC / EN 61511 szerint
· Egyfázisú vagy háromfázisú váltakozó feszültségek túlfrekvenciája, alfrekvenciája vagy ablakfigyelése
· Felhasználóbarát elülső kijelző
A kényelmes, menü-vezérelt paraméterezéshez
Alapjel és tényleges érték megjelenítéséhez Hz-ben
· Gyors válaszidő a bemeneti frekvencia időszakos mérésével
Univerzális mérőbemenetek 8 ... 280 V egyfázisú monitorozáshoz és 16 ... 690 V 1- és 3-fázisú monitorozáshoz
· Állítható hiszterézis
Állítható kioldási késleltetés 0 ... 100 s
Állítható indítási bypass idő 0 ... 100 s
Állítható riasztási késleltetés 0,1 ... 100 s
· Riasztás tárolása vagy automatikus visszaállítás
· Galvanikus elválasztás a bemenő bemenet, a kiegészítő feszültség és a kimeneti érintkezők között
· 2 csatornás felépítés
· Kényszeresen irányított kimeneti érintkezők
· LED kijelzők és 2 félvezető jel kimenet
45 mm szélességű
· Dugaszolható csatlakozókkal a készülék gyors cseréjéhez
Ez a szöveg gépi fordítással készült.
· Levelez
Teljesítményszint (PL) e és 4. kategória az EN ISO 13849-1 szerint
SIL kárigény (SIL CL) 3 Az IEC / EN 62061 szerint
Biztonsági integritás szint (SIL) 3 · Az IEC / EN 61508 szerint
Biztonsági integritás szint (SIL) 3 Az IEC / EN 61511 szerint
· Egyfázisú vagy háromfázisú váltakozó feszültségek túlfrekvenciája, alfrekvenciája vagy ablakfigyelése
· Felhasználóbarát elülső kijelző
A kényelmes, menü-vezérelt paraméterezéshez
Alapjel és tényleges érték megjelenítéséhez Hz-ben
· Gyors válaszidő a bemeneti frekvencia időszakos mérésével
Univerzális mérőbemenetek 8 ... 280 V egyfázisú monitorozáshoz és 16 ... 690 V 1- és 3-fázisú monitorozáshoz
· Állítható hiszterézis
Állítható kioldási késleltetés 0 ... 100 s
Állítható indítási bypass idő 0 ... 100 s
Állítható riasztási késleltetés 0,1 ... 100 s
· Riasztás tárolása vagy automatikus visszaállítás
· Galvanikus elválasztás a bemenő bemenet, a kiegészítő feszültség és a kimeneti érintkezők között
· 2 csatornás felépítés
· Kényszeresen irányított kimeneti érintkezők
· LED kijelzők és 2 félvezető jel kimenet
45 mm szélességű
· Dugaszolható csatlakozókkal a készülék gyors cseréjéhez
Ez a szöveg gépi fordítással készült.
