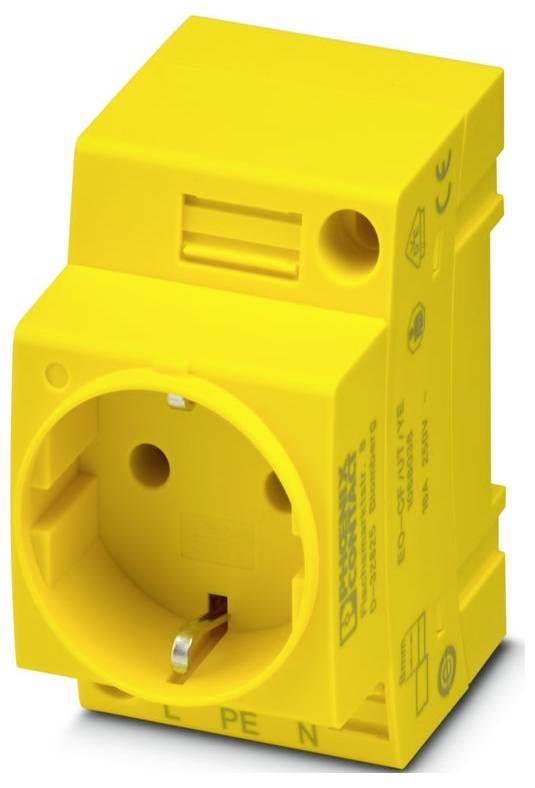

Dugalj Phoenix Contact EO-CF/UT/YE Sárga (H x Sz x Ma) 62.1 x 45 x 75 mm
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Dugalj
Védelmi típus
IP20
Gyártói szám
EO-CF/UT/YE
Gyártói szín
Sárga
Hossz
62.1 mm
Adatlap (PDF)
73 készlet
Szám (csomagméret 5 db)
Összesen (15 740 Ft / Darab)
15 740 Ft
ÁFA nélkül
Műszaki adatok
- Csatlakozás: csavaros csatlakozóval
- Csavarmenet: M3
- Meghúzási nyomaték: 0,5 ... 0,6 Nm
- Hajlékony vezető keresztmetszete: 0,25 mm² ... 2,5mm²
- Merev vezető keresztmetszete: 0,2 mm² ... 4 mm²
- Vezető keresztmetszete AWG: 24 ... 12 (IEC szabványra konvertálva)
- Szélesség: 45 mm
- Magasság: 75 mm
- Mélység: 62,1 mm
- Szín: sárga (RAL 1018)
- Gyúlékonysági osztály az UL 94 szerint: V0
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -45 °C ... 70 °C (max. üzemi hőmérséklet-tartomány, beleértve az önmelegedést is, lásd a teljesítménycsökkenési görbét)
- Környezeti hőmérséklet (tárolás/szállítás): -45 °C ... 70 °C
- Szabványok/előírások: VDE 0620-1
- Szerelési mód: szerelősínre szerelhető a szervizinterfészben vagy közvetlenül rögzíthető
- Szigetelőanyag: PA
- Csupaszolási hossz: 8 mm
- Névleges feszültség: 250 V AC (50 Hz)
- Kezelési megjegyzés: Ez az aljzat nem nagy terhelésű (HL) alkalmazásokhoz, például elektromos járművek töltéséhez és nagyméretű sugárzó fűtőberendezésekhez készült.
- Maximális teljesítményveszteség névleges körülmények között: 1,8 W
- Vizsgálati specifikáció: DIN EN 50155 (VDE 0115-200):2022-06
- Eredmény: Sikeres vizsga
- Statikus szigetelőanyag használata hideg hőmérsékleten: -60 °C
- Szigetelőanyag hőmérsékleti indexe (DIN EN 60216-1 (VDE 0304-21)): 130 °C
- Vasúti járművek tűzvédelme (DIN EN 45545-2) R22: HL 1 - HL 3
- Vasúti járművek tűzvédelme (DIN EN 45545-2) R23: HL 1 - HL 3
- Vasúti járművek tűzvédelme (DIN EN 45545-2) R24: HL 1 - HL 3
- Szabványok: Szabványok
- Relatív szigetelőanyag hőmérsékleti index (Elektromos, UL 746 B): 130 °C
- Névleges áramerősség: 16 A
- Frekvencia: f1 = 5 Hz - f2 = 250 Hz
- Megengedett páratartalom (tárolás/szállítás): 30% ... 70 %
- Oszcilláció/Szélessávú zaj: Oszcilláció/Szélessávú zaj
- Spectrum: 2. kategóriájú élettartam-teszt, forgóvázra szerelve
- ASD szint: 6,12 (m/s²)²/Hz
- Gyorsulás: 30g
- Tengelyenkénti teszt időtartama: 5 óra
- Vizsgálati irányok: X, Y és Z tengelyek (pozitív és negatív)
- Schocken: Schocken
- Sokkhullámforma: Fél szinusz
- Sokk időtartama: 18 ms
- Ütések száma irányonként: 3
- Állapotjelző: nem
- Vasúti járművek tűzvédelme (DIN EN 45545-2) R26: HL 1 - HL 3
- Kalorimetrikus hőelvezetés NFPA 130 (ASTM E 1354): 28 MJ/kg
- Felületi gyúlékonyság NFPA 130 (ASTM E 162): megfelelt
- Fajlagos optikai füstgázsűrűség NFPA 130 (ASTM E 662): megfelelt
- Füsttoxicitási teszt NFPA 130 (SMP 800C): megfelelt
- Országkód: Németország
- Lehrdorn: A3;B3
- Hajlékony vezető keresztmetszete [AWG]: 24 ... 14 (IEC szabványra konvertálva)
- Hajlékony vezető keresztmetszete (hüvely műanyag hüvely nélkül): 0,25 mm² ... 2,5mm²
- Hajlékony vezető keresztmetszete (műanyag hüvellyel ellátott érvéghüvely): 0,25 mm² ... 2,5mm²
- Hajlékony vezető keresztmetszete (2 azonos keresztmetszetű vezető TWIN érvéghüvellyel és műanyag hüvellyel): 0,2 mm² ... 4 mm²
- Mélység NS 35/7.5 esetén: 63 mm
- Mélység NS 35/15-ön: 70,5 mm
- Lyuk átmérője: 4,4 mm
- Anyaggal érintkező: CuZn38
- Csatlakozó típusa: CF csatlakozófelület
- Termék típus
Dugalj
- Gyártói szám
EO-CF/UT/YE
- Gyártói szín
Sárga
IP20
- Hossz
62.1 mm
- Szélesség
45 mm
- Magasság
75 mm
- Méret
(H x Sz x Ma) 62.1 x 45 x 75 mm
- Csatlakozás típus
Csavaros csatlakozó
- Mérési feszültség
250 V/AC
- Mérési áram
16 A
- Vezeték keresztmetszet (max.)
4 mm²
- Vezeték keresztmetszet (min.)
0.2 mm²
- Szerelési mód
DIN sín
Fix rögzítés
- Beépítési mélység
62.1 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3562466 Dugalj Phoenix Contact EO-CF/UT/YE Sárga (H x Sz x Ma) 62.1 x 45 x 75 mm
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3562466 Dugalj Phoenix Contact EO-CF/UT/YE Sárga (H x Sz x Ma) 62.1 x 45 x 75 mm
Leírás
Csatlakozóaljzat, CF csatlakozófelület, csatlakozás módja: csavaros csatlakozó, szín: sárga, névleges feszültség: 250 V AC (50 Hz), névleges áram: 16 A, DIN sínre szerelhető a szervizinterfészben vagy közvetlenül szerelhető, szabványok/előírások: VDE 0620-1, országkód: Németország
