Name: EA Elektro Automatik EA-EL 9360-120 B Elektronikus terhelés 360 V/DC 120 A 5400 W
Brand: EA Elektro Automatik
SKU: 1400017
Availability: BackOrder

Egy elektronikus mérőkészülék digitális kijelzővel feszültség- és áramerősség-értékeket mutat. Előlapján több kapcsológomb és szellőzőnyílás található.

Adatlap (PDF)

Összesen (4 394 990 Ft / Darab)

4 394 990 Ft

ÁFÁ-val

Csak üzleti ügyfelek számára elérhető.

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Elektronikus terhelés 0 ... 360V 0 ... 120A 5400W

19 "3U FPGA vezérlő
TFT színes kijelző érintőképernyővel
integrált riasztáskezelő
Igazi mester-rabszolga képes
Analóg
USB
add. Plug'n play slot további interfészek létrehozásához
Felhasználói vezérlésű freeware

Műszaki adatok

Ellenállás: 0,3 - 90 ohm
Pontosság U: 0,1%, I: 0,2%, P: 0,5%, R: 1%
Felbontás: akár 16 bit
Impulzus üzemmód: 50 µs

Gyártói szám: EA-EL 9360-120 B

Termék típus: Elektronikus terhelés

Terhelési bemeneti áram (max.): 120 A

Tartós csatlakozási teljesítmény (max.): 5400 W

Méret: (Sz x Ma x Mé) 483 x 133 x 464 mm

Bemeneti terhelési áram (max.): 360 V/DC

Súly: 18 kg

: Gyári standard (tanúsítvány nélkül)

Tartós csatlakozási teljesítmény (min.): 0 W

Terhelés bemeneti feszültség (min.): 0 V/DC

Terhelés-bemeneti áram (min.): 0 A

Terhelés csatlakozás: Csavaros szorító (hátul)

Szélesség: 483 mm

Magasság: 133 mm

Mélység: 464 mm

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Tartós csatlakozási teljesítmény (max.)

Bemeneti terhelési áram (max.)

Terhelési bemeneti áram (max.)

EA Elektro Automatik EA-EL 9360-120 B Elektronikus terhelés 360 V/DC 120 A 5400 W

Rendelési szám:1400017

Szállítás: 2026. 12. 22. [K.]

Conrad Electronic

Jelenlegi termék

5400 W

360 V/DC

120 A

Min.: 1

Többszörös: 1

4 394 990 Ft^*

EA Elektro Automatik EA-EL 9080-170 B Elektronikus terhelés 80 V/DC 170 A 2400 W

Rendelési szám:1400005

Szállítás: 2026. 12. 22. [K.]

Conrad Electronic

2400 W

80 V/DC

170 A

Min.: 1

Többszörös: 1

2 225 990 Ft^*

EA Elektro Automatik EA-EL 9080-340 B Elektronikus terhelés 80 V/DC 340 A 4800 W

Rendelési szám:1400010

Szállítás: 2026. 12. 22. [K.]

Conrad Electronic

4800 W

80 V/DC

340 A

Min.: 1

Többszörös: 1

3 373 990 Ft^*

EA Elektro Automatik EA-EL 9080-510 B Elektronikus terhelés 80 V/DC 510 A 7200 W

Rendelési szám:1400015

Szállítás: 2026. 12. 22. [K.]

Conrad Electronic

7200 W

80 V/DC

510 A

Min.: 1

Többszörös: 1

4 394 990 Ft^*

EA Elektro Automatik EA-EL 9200-140 B Elektronikus terhelés 200 V/DC 170 A 4000 W

Rendelési szám:1400011

Szállítás: 2026. 12. 22. [K.]

Conrad Electronic

4000 W

200 V/DC

170 A

Min.: 1

Többszörös: 1

3 373 990 Ft^*

EA Elektro Automatik EA-EL 9200-210 B Elektronikus terhelés 200 V/DC 210 A 6000 W

Rendelési szám:1400016

Szállítás: 2026. 12. 22. [K.]

Conrad Electronic

6000 W

200 V/DC

210 A

Min.: 1

Többszörös: 1

4 394 990 Ft^*

EA Elektro Automatik EA-EL 9200-70 B Elektronikus terhelés 200 V/DC 70 A 2000 W

Rendelési szám:1400006

Szállítás: 2026. 12. 22. [K.]

Conrad Electronic

2000 W

200 V/DC

70 A

Min.: 1

Többszörös: 1

2 225 990 Ft^*

EA Elektro Automatik EA-EL 9360-40 B Elektronikus terhelés 360 V/DC 40 A 1800 W

Rendelési szám:1400007

Szállítás: 2026. 12. 22. [K.]

Conrad Electronic

1800 W

360 V/DC

40 A

Min.: 1

Többszörös: 1

2 225 990 Ft^*

EA Elektro Automatik EA-EL 9360-80 B Elektronikus terhelés 360 V/DC 80 A 3600 W

Rendelési szám:1400012

Szállítás: 2026. 12. 22. [K.]

Conrad Electronic

3600 W

360 V/DC

80 A

Min.: 1

Többszörös: 1

3 373 990 Ft^*

EA Elektro Automatik EA-EL 9500-30 B Elektronikus terhelés 500 V/DC 30 A 1200 W

Rendelési szám:1400008

Szállítás: 2026. 12. 22. [K.]

Conrad Electronic

1200 W

500 V/DC

30 A

Min.: 1

Többszörös: 1

2 225 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1400017 EA Elektro Automatik EA-EL 9360-120 B Elektronikus terhelés 360 V/DC 120 A 5400 W

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1400017 EA Elektro Automatik EA-EL 9360-120 B Elektronikus terhelés 360 V/DC 120 A 5400 W

Leírás

Ezeket a hagyományos irányítható és programozható elektronikus terheléseket a 19 ”3U-os verzióban 16 bites felbontású, erős mikrovezérlővel (FPGA) látják el. Az egyenáramú bemeneti tartomány rendkívül rugalmas és nagy bemeneti feszültségekkel vagy opcionálisan nagy bemeneti áramokkal történő felhasználást tesz lehetővé a megfelelő névleges teljesítmény hatókörén belül. A kényelmes működés érdekében ez a sorozat nagy felbontású, intuitív módon működtetett TFT érintőképernyővel rendelkezik, integrált funkciógenerátorral és előre meghatározott görbeprofilokkal (például szinusz, trapéz, téglalap, rámpa, tetszőleges), valamint riasztáskezelővel, memóriával és tárolható felhasználói profilokkal. A kijelző felbontása 4 dig. Az egyenáramú bemeneti paraméterek (U, I, P, R), amelyek 0 és 100% között állíthatók be, nagy pontossággal és stabilitással rendelkeznek, nagyon dinamikusak (áramimpulzusok akár 50µs-ig) és nem tartalmaznak maradék hullámokat (FET lineáris kimeneti fokozat). A távirányítású működéshez az eszközök potenciál-elválasztott analóg interfésszel (0-5 V / 0-10V) és USB-vel rendelkeznek. További interfész opciók, például a CANopen, az Ethernet, a Profibus / net, az RS232 vagy a Modbus, utólag felszerelhetők a hátulján lévő csatlakozó nyíláson keresztül. Ez az eszközsorozat nélkülözhetetlen eszköz a teszteredmények reprodukálhatóságához, és alkalmas a professzionális automatizált tesztpadokba történő integrálásra és a nagy terhelésű alkalmazások kaszkádjára.

Ez a szöveg gépi fordítással készült.

Kivitel

1,2 kW-tól 72 kW-ig
0-80 V, 0-200 V, 0-360 V, 0-500 V, 0-750 V
0-20A-ig 0-510A-ig, típustól függően
FPGA vezérelt és programozható
Galvanikusan elkülönített analóg interfész 0-5V / 0-10V és USB interfész alapkivitelben
Üzemmódok CV, CC, CP, CR, akkumulátor kisülése
Integrált funkciókezelő előre meghatározott hullámformákkal, tárolási funkciókkal, riasztáskezelővel, felhasználói profilokkal
TFT érintőképernyő és vezérlőjeladó (intuitív navigáció a menüben)
Plug'n play digitális interfész nyílás (opcionális interfészek: Ethernet, CANopen, Profibus és még sok más)

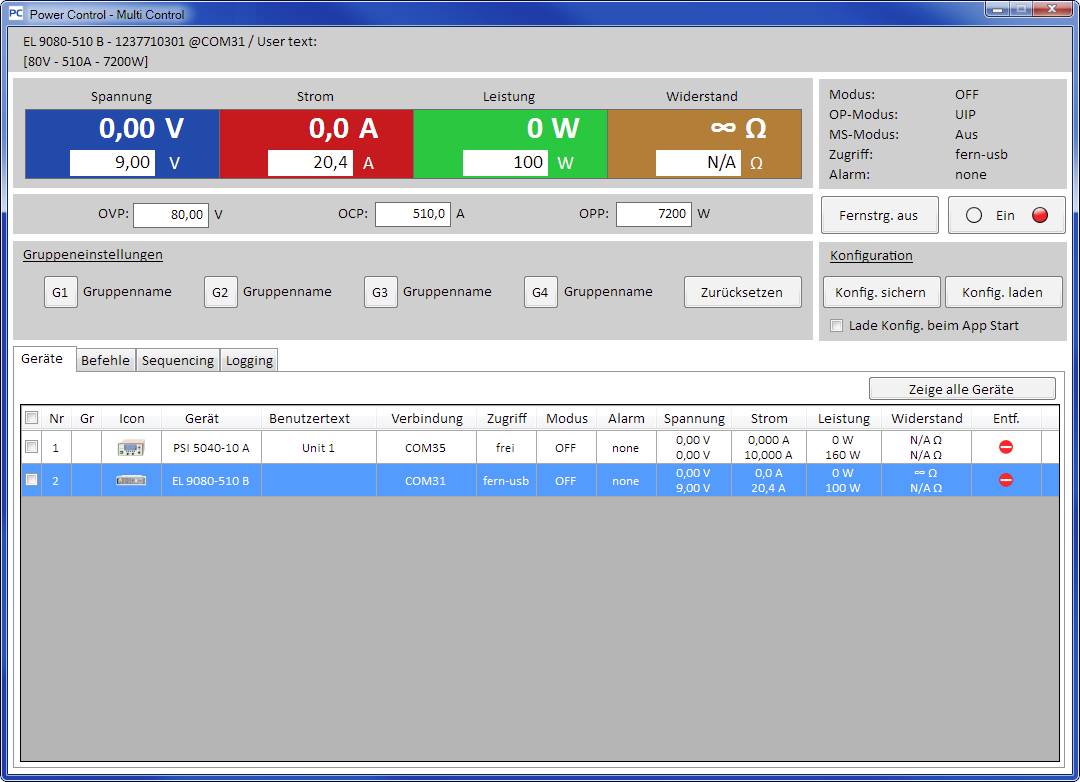

"Ea-power-control" operációs szoftver az automatikus funkcionális szekvenciákhoz és az adatgyűjtéshez csv formátumban
Ház 19 ”3U minden teljesítményosztályra, 72 kW teljesítményig
Valódi master-slave párhuzamos működés összegfunkcióval, beépíthető nagy terhelésű szekrények gyártásához

Szállítás tartalma

Használati útmutató
Vizsgálati jegyzőkönyv
Hálózati kábel IEC 320 védőérintkező
DC csatlakozó fedele
USB stick
Szoftver

Rendszerkövetelmények

Alkalmas Win 10-ig

Leírás

Kivitel

1,2 kW-tól 72 kW-ig
0-80 V, 0-200 V, 0-360 V, 0-500 V, 0-750 V
0-20A-ig 0-510A-ig, típustól függően
FPGA vezérelt és programozható
Galvanikusan elkülönített analóg interfész 0-5V / 0-10V és USB interfész alapkivitelben
Üzemmódok CV, CC, CP, CR, akkumulátor kisülése
Integrált funkciókezelő előre meghatározott hullámformákkal, tárolási funkciókkal, riasztáskezelővel, felhasználói profilokkal
TFT érintőképernyő és vezérlőjeladó (intuitív navigáció a menüben)
Plug'n play digitális interfész nyílás (opcionális interfészek: Ethernet, CANopen, Profibus és még sok más)
"Ea-power-control" operációs szoftver az automatikus funkcionális szekvenciákhoz és az adatgyűjtéshez csv formátumban
Ház 19 ”3U minden teljesítményosztályra, 72 kW teljesítményig
Valódi master-slave párhuzamos működés összegfunkcióval, beépíthető nagy terhelésű szekrények gyártásához
