Name: Eaton EP-501041 SPZT123-300/3+NPE-S-OS Túlfeszültség levezető Túlfeszültség elleni védelem: 40 mm-es gyűjtősín 7.5 kA 1
Brand: Eaton
SKU: 2734687
Availability: BackOrder

Egy Eaton gyártmányú elektromos megszakító áramkörök védelmére, függőlegesen felszerelve, fehér házban, felirattal ellátva.

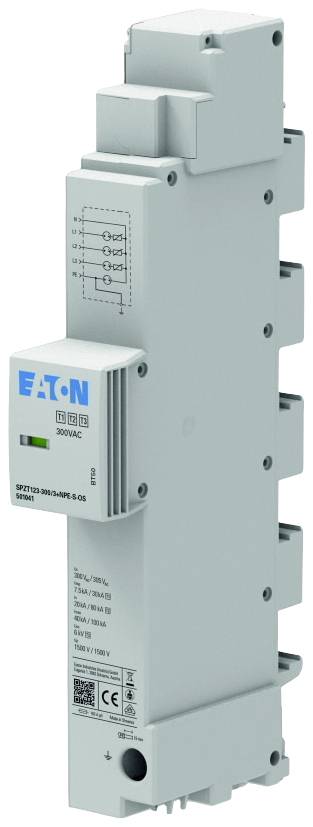

Keskeny, szürke Eaton-típusú áramköri megszakító kék felirattal és szimbólumokkal. Alkalmas 400VAC feszültséghez. CE- és UL-tanúsítási jelölésekkel ellátva.

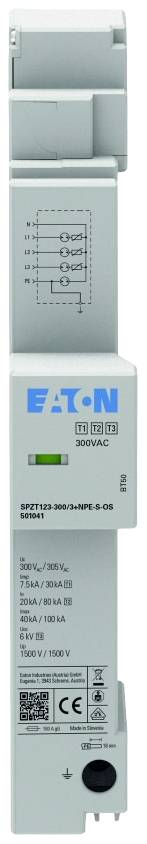

Szürke kapcsoló kék Eaton-logóval, zöld jelzőfénnyel és rányomtatott műszaki specifikációkkal.

1/3

Adatlap (PDF)

Szállítás: 10. 30. [P.]

Szám

Összesen (70 990 Ft / Darab)

70 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Villámáram-levezető 40 mm-es gyűjtősínhez, TN-S/TT, 3P, 7,5 kA (10/350)µs, I+II+III osztály/1+2+3 típus

Keskeny kivitel
7,5kA feszültségcsappal
Energetikailag összehangolt védelem a végberendezéshez
Feszültségkapcsoló szikraköz technológia

Műszaki adatok

Hálózat típusa TN
Hálózat típusa TN-CS
Hálózat típusa TN-S
Hálózati forma TT
Pólusok száma: 4
Villám impulzusáram (10/350 µs): 7,5 kA
Legmagasabb folyamatos feszültség: AC 300V
Névleges feszültség: AC 240V
Védelmi szint: 1,5 kV
LN védelmi szint: 1,5 kV
N-PE védelmi szint: 1,5 kV
Kövesse az áram oltási képességét: 0,1 kA
Fajlagos energia (W/R): 14 kJ/ohm
Max. túláramvédelmi készülék leágazó vezetékezése (biztosíték): 160 A
Szerelés típusa: gyűjtősín
Méret: 2 LE
Jelzés a készüléken: optikai
Tesztosztály: 1., 2. és 3. típus

Termék típus: Túlfeszültség levezető

Túlfeszültség elleni védelem: 40 mm-es gyűjtősín

Levezető áram: 7.5 kA

Névleges feszültség: 240 V/AC
300 V/AC

: IP20

Gyártói szám: EP-501041

Típus: SPZT123-300/3+NPE-S-OS

Gyártói szín: Élénk szürke

Szabványok: VDE 0100-443/-534
I+II+III osztály/1+2+3
IEC 61643-11 2011
EN 61643-11: 2012+A11: 2018
IEC 62305 szerinti III és IV villámvédelmi osztály, hibaáram mentes

Méret: (Sz x Ma x Mé) 38 x 233.4 x 102.3 mm

Szélesség: 38 mm

Magasság: 233.4 mm

Mélység: 102.3 mm

Tartalom: 1 db

Pólusszám: 4

Súly: 680 g

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2734687 Eaton EP-501041 SPZT123-300/3+NPE-S-OS Túlfeszültség levezető Túlfeszültség elleni védelem: 40 mm-es gyűjtősín 7.5 kA 1

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2734687 Eaton EP-501041 SPZT123-300/3+NPE-S-OS Túlfeszültség levezető Túlfeszültség elleni védelem: 40 mm-es gyűjtősín 7.5 kA 1

Leírás

Az Eaton SPZT123 túlfeszültségvédelme különösen a VDE 0100-443/-534 szerinti épületekbe történő beépítésre szolgál. A beépítés a mérőelosztó 40 mm-es gyűjtősínére dugaszolható a hálózatoldali csatlakozótérben (NAR). A telepítéshez nincs szükség csavarokra vagy szerszámokra. A megfelelő házkialakítás megakadályozza a helytelen elhelyezést, és automatikusan alkalmazkodik az 5 mm-es vagy 10 mm-es gyűjtősínhez.

Ez a szöveg gépi fordítással készült.

Kivitel

Keskeny kivitel
7,5 kA feszültségcsappal
Energetikailag összehangolt védelem a végberendezéshez
Feszültségkapcsoló szikraköz technológia
A fogyasztói rendszerek védelme a közvetlen és közvetett villámcsapások és kapcsolási műveletek által okozott tranziens túlfeszültségekkel szemben
Villámvédelmi osztály III és IV az IEC 62305 szerint
Megfelel a DIN VDE 0100-534 szerinti túlfeszültség-védelem felszerelésére vonatkozó összes követelménynek
TT és TN-S hálózattípushoz
