Name: Eaton EP-501043 SPZT123-300/3+NPE-S Túlfeszültség levezető Túlfeszültség elleni védelem: 40 mm-es gyűjtősín 7.5 kA 1 db
Brand: Eaton
SKU: 2734685
Availability: BackOrder

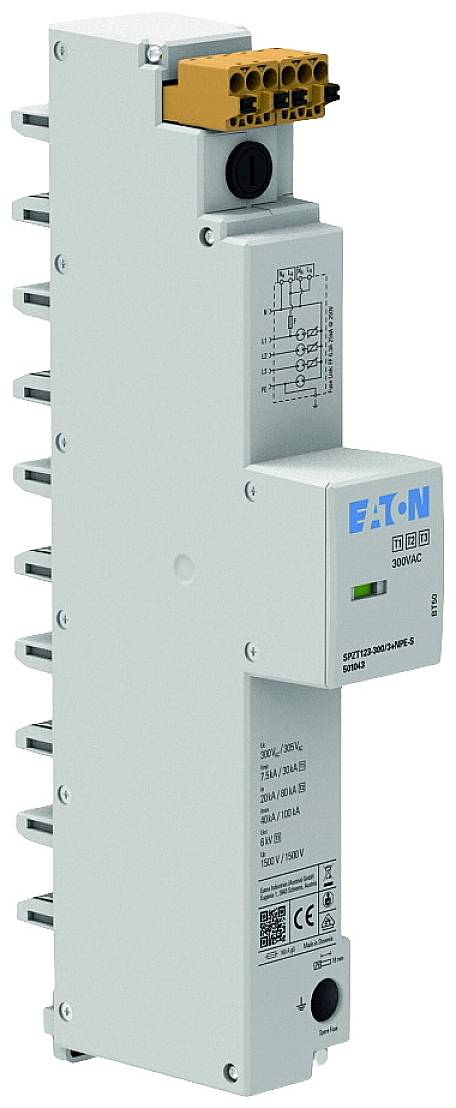

Eaton FI/LS-kombinációk utólagos felszereléséhez való szerelési készlet, amely egy oldalnézetben látható függőleges egységet mutat csatlakozókkal és műszaki részletekkel.

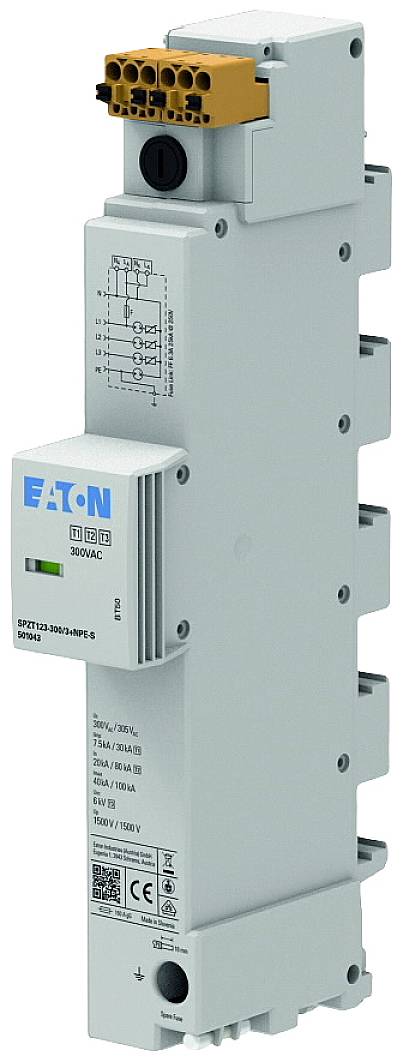

Egy szürke Eaton elektromos modul műszaki adatokkal és kapcsolási rajzzal az elülső oldalán, ipari alkalmazásokra tervezve.

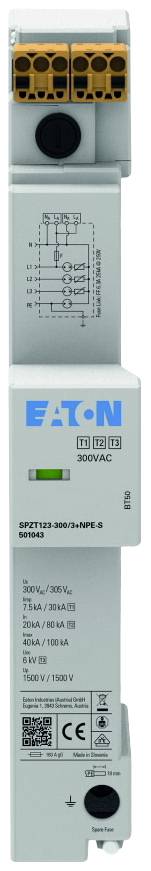

Eaton védjegylogóval ellátott elektromos komponens, műszaki részletekkel és kapcsolási rajzzal a felületén. 30 mA-es hibaáram-védő kapcsoló.

1/3

Adatlap (PDF)

Hamarosan elérhető

Szám

Összesen (84 990 Ft / Darab)

84 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Villámáram-levezető 40 mm-es gyűjtősínhez, TN-S/TT, 3P, 7,5 kA (10/350)µs, I+II+III osztály/1+2+3 típus

Keskeny kivitel
7,5 kA feszültségcsappal
Energetikailag összehangolt védelem a végberendezéshez
Feszültségkapcsoló szikraköz technológia
Túláram-védett feszültségcsap

Műszaki adatok

Hálózat típusa TN
TN-C hálózat típusa
Hálózat típusa TN-CS
TN-S hálózat típusa
Hálózati forma TT
Pólusok száma: 4
Villám impulzusáram (10/350 µs): 7,5 kA
Legmagasabb folyamatos feszültség: AC 300V
Névleges feszültség: AC 240V
Védelmi szint: 1,5 kV
LN védelmi szint: 1,5 kV
N-PE védelmi szint: 1,5 kV
Kövesse az áram oltási képességét: 0,1 kA
Fajlagos energia (W/R): 14 kJ/ohm
Max. túláramvédelmi készülék leágazó vezetékezése (biztosíték): 160 A
Szerelés típusa: gyűjtősín
Méret: 2 LE
Jelzés a készüléken: optikai
Tesztosztály: 1., 2. és 3. típus

Termék típus: Túlfeszültség levezető

Túlfeszültség elleni védelem: 40 mm-es gyűjtősín

Levezető áram: 7.5 kA

Névleges feszültség: 240 V/AC
300 V/AC

: IP20

Gyártói szám: EP-501043

Típus: SPZT123-300/3+NPE-S

Gyártói szín: Élénk szürke

Szabványok: VDE 0100-443/-534
I+II+III osztály/1+2+3
IEC 61643-11 2011
EN 61643-11: 2012+A11: 2018

Méret: (Sz x Ma x Mé) 36 x 233.4 x 102.3 mm

Szélesség: 36 mm

Magasság: 233.4 mm

Mélység: 102.3 mm

Tartalom: 1 db

Pólusszám: 4

Súly: 710 g

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2734685 Eaton EP-501043 SPZT123-300/3+NPE-S Túlfeszültség levezető Túlfeszültség elleni védelem: 40 mm-es gyűjtősín 7.5 kA 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2734685 Eaton EP-501043 SPZT123-300/3+NPE-S Túlfeszültség levezető Túlfeszültség elleni védelem: 40 mm-es gyűjtősín 7.5 kA 1 db

Leírás

Az Eaton SPZT123 túlfeszültségvédelme különösen a VDE 0100-443/-534 szerinti épületekbe történő beépítésre szolgál. A beépítés a mérőelosztó 40 mm-es gyűjtősínére dugaszolható a hálózatoldali csatlakozótérben (NAR). A telepítéshez nincs szükség csavarokra vagy szerszámokra. A megfelelő házkialakítás megakadályozza a helytelen elhelyezést, és automatikusan alkalmazkodik az 5 mm-es vagy 10 mm-es gyűjtősínhez.

Ez a szöveg gépi fordítással készült.

Kivitel

Keskeny kivitel
7,5 kA feszültségcsappal
Energetikailag összehangolt védelem a végberendezéshez
Feszültségkapcsoló szikraköz technológia
Túláram-védett feszültségcsap
A fogyasztói rendszerek védelme a közvetlen és közvetett villámcsapások és kapcsolási műveletek által okozott tranziens túlfeszültségekkel szemben
Villámvédelmi osztály III és IV az IEC 62305 szerint
Megfelel a DIN VDE 0100-534 szerinti túlfeszültség-védelem felszerelésére vonatkozó összes követelménynek
TT és TN-S hálózattípushoz
