ELEKTR. ÁRAMVÁLTÓ MÉRŐJELÁTALAK. STWA 1 AH
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
15 db
Szám
Összesen (33 850 Ft / Darab)
33 850 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Áramvezető belső Ø: 11 mm
- Gyártói szám
STWA 1 AH
- Mérési bemenetek
0 - 15 A/AC
- Kimenetek
0 - 20 mA/DC
- Üzemi feszültség
Nem igényel plusz tápellátást
- Méret
(Sz x Ma x Mé) 36 x 42 x 56 mm
- Mélység
56 mm
- Magasság
42 mm
- Szélesség
36 mm
- Áram mérési tartomány (max.)
15 A
- Árammérési tartomány (min.)
0 mA
- Kimenő áram
20 A
- Termék típus
Áramátalakító
Dokumentumok és letöltések
Adatlap
Adatlap 198983 ELEKTR. ÁRAMVÁLTÓ MÉRŐJELÁTALAK. STWA 1 AH
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 198983 ELEKTR. ÁRAMVÁLTÓ MÉRŐJELÁTALAK. STWA 1 AH
Leírás

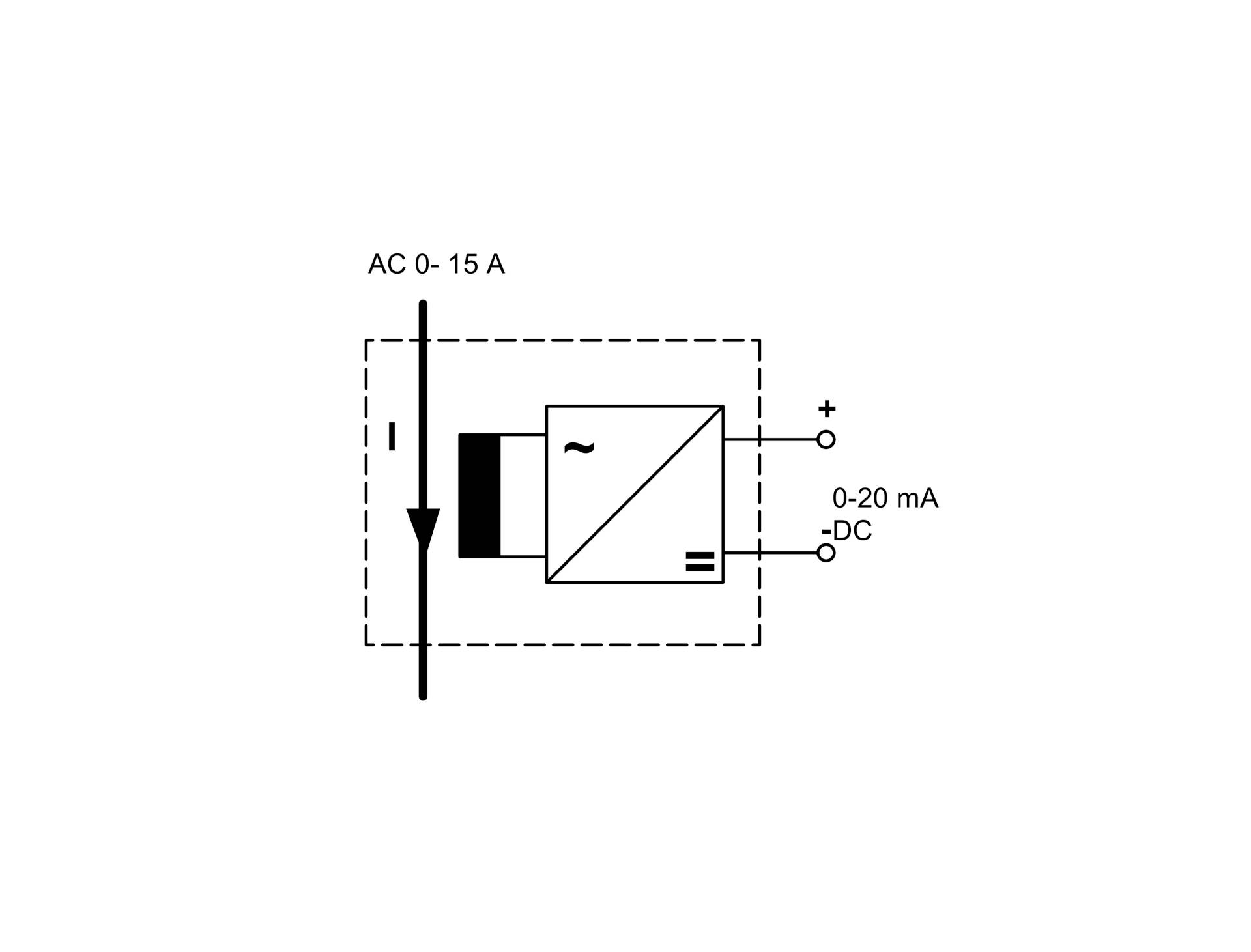

Helytakarékos mérőjel átalakító AC áramokhoz. Átalakítja az AC 0 - 15 A DC 0 - 20 mA-ra (STWA 1 AH) ill. AC 0 - 20/100 A-t DC 4 - 20 mA-ra (STWA 2 AH), leválasztott feszültséggel. A vezető többszöri áthurkolása csökkenti a mérési tartományt. Nagyobb áramok esetében az áramváltót egy nagy áramváltó szekundér áramkörébe lehet behurkolni. Az áramváltó kalapsínre rápattintható vagy 2 M4 csavarral felerősíthető. A csatlakozó kapcsok dugaszolhatók.
