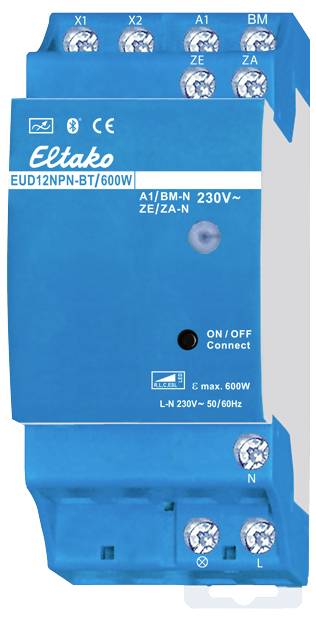

Eltako 21100809 Univerzális dimmelő kapcsoló Alkalmas fényforrásokhoz: LED-es izzó Kék

Univerzális fényerő-szabályozó kapcsoló beépített időzítővel, Bluetooth és ELTAKO Connect alkalmazással. MOSFET teljesítmény 300 W-ig. Automatikus lámpaérzékelés. Készenléti veszteség mindössze 0,3 watt. Minimális fényerő, maximális fényerő, tompítási sebesség, gyerekszoba mód, szundi mód, mozgásérzékelő, be, ki, TI, ER, ESV, TLZ, MIN, MMX, programok idővel vagy asztro funkcióval, napforduló idő eltolása, dátum és idő, hely és Bluetooth beállítható az alkalmazáson keresztül a használati utasítás szerint. Moduláris eszköz DIN-EN-60715 TH35 sínre szereléshez. 1 osztóegység = 18 mm széles, 58 mm mély. Univerzális fényerő-szabályozó kapcsoló lámpákhoz 300 W-ig, a szellőzési körülményektől függően. A szabályozható 230 V-os LED-lámpák és a szabályozható energiatakarékos lámpák a lámpa elektronikától és a fényerő-szabályozás típusától is függenek, lásd Műszaki adatok 9-22. oldal. Nulla-átmenet kapcsolás lágy be- és kikapcsolással a lámpa védelmére. Vezérlő-, táp- és kapcsolási feszültség 230 V. Az integrált időzítő legfeljebb 10 programmemória hellyel rendelkezik. Dátum és automatikus nyári/téli időszámítás váltással. Teljesítménytartalék akkumulátor nélkül kb. 5 nap. Mindegyik memóriahelyhez hozzárendelhető vagy az Astro funkció (automatikus váltás napkelte vagy napnyugta után), vagy a 9 funkció egyike (Be, Ki, Be %-os elsötétítési értékkel, Be memóriaértékkel, fényriasztás, szundi funkció, Be maradék fényerővel, Ki maradék fényerővel, TI). Áramkimaradás esetén a kapcsolási helyzet és a fényerő elmentésre kerül, és szükség esetén a tápfeszültség visszatérésekor bekapcsol. Automatikus elektronikus túlterhelés elleni védelem és túlmelegedés leállítás. Kiszállításkor az „Auto” üzemmód aktív. Rövid vezérlőparancsok a helyi vezérlő bemeneten kapcsolnak be/ki, az állandó vezérlés a fényerőt a maximális értékig változtatja. A vezérlés megszakítása megváltoztatja a tompítás irányát. A központi vezérlés aktív, elsőbbséggel, a mozgásérzékelő pedig a memória értékével kapcsol be. Az üzemmód megváltoztatásához vagy konfigurálásához a kapcsolatot az ELTAKO Connect alkalmazással kell létrehozni. Csatlakoztassa a fényerő-szabályozó kapcsolót az alkalmazáshoz: Nyomja meg az előlapon lévő gombot 6 másodpercig, a kék LED villog. A kapcsolat most már létrehozható (PIN123123 kézbesítési állapot). A kék LED villogása jelzi a párosítás készségét, ez 3 perc múlva automatikusan véget ér, de gombnyomással is megtehető> 6 másodperc manuálisan megszakítható. Olvassa be a felhasználói kézikönyvben található QR-kódot, és az alkalmazás végigvezeti Önt a képzési folyamaton. Miután létrejött a kapcsolat az alkalmazással, a kék LED folyamatosan világít. Ha a kapcsolat nem szakad meg az alkalmazáson keresztül, akkor az automatikusan megszakad 20 perc elteltével, anélkül, hogy interakcióba lépne az alkalmazással. Miután megszakította a kapcsolatot az alkalmazáson keresztül, a fényerő-szabályozó kapcsoló jelzi, hogy készen áll a párosításra, és a kék LED villog. PIN módosítása: A Bluetooth kapcsolat PIN-kódja módosítható az alkalmazásban az Eszköz PIN bejegyzés alatt. Bluetooth alaphelyzetbe állítása (a megváltozott PIN-kód törlése): Röviden érintse meg az előlapon található gombot 8-szor. Az Auto dimming érték beállítás lehetővé teszi az összes lámpatípus tompítását. Fázisvezérlés Az LC1-LC3 különböző fényerő-szabályozási görbékkel rendelkező komfortpozíciók a szabályozható 230 V-os LED-lámpákhoz, amelyeket a kialakításuk miatt nem lehet eléggé tompítani az Auto-on, ezért fázisszabályozásra kell kényszeríteni. Az LC4-LC6 hátulsó éle különböző fényerő-szabályozási görbékkel rendelkező kényelmi pozíciók a szabályozható 230 V-os LED-lámpákhoz, amelyeket nem lehet eléggé tompítani az Auto üzemmódban. Induktív (tekercses) transzformátorok nem használhatók a fázisszabályozás és a fázisszabályozás beállításainál. Ezenkívül tervezési okokból a lámpák maximális száma alacsonyabb lehet, mint az automatikus üzemmódban. Az előlapon lévő gomb rövid megnyomásával bármikor manuálisan be- és kikapcsolhatja. Az A1 vezérlőbemenetet egy univerzális gombbal impulzusszerűen vezéreljük. Az RTD diódán keresztül (bármilyen polaritású) egy „ki” iránykapcsoló csatlakoztatható. Egy másik „be” iránykapcsoló közvetlenül az A1-hez csatlakozik. 1-én Vezérlőimpulzus „kikapcsolva” a fényerő-szabályozó kapcsoló az A1 vezérlőbemenetet „iránygombra” kapcsolja. Az A1 vezérlőbemenet „univerzális nyomógombra” történő visszaállításához a tápfeszültséget rövid időre le kell kapcsolni, vagy az alkalmazásban az alapbeállítások között kapcsolni kell. A BM vezérlő bemeneten keresztül mozgásérzékelő csatlakoztatható. A kiegészítő ZE és ZA vezérlőbemenetek a központi be- és központi kikapcsolás elsőbbségi vezérlésére szolgálnak. Elsőbbséggel, mert ezeket a vezérlőbemeneteket nem lehet felülírni más vezérlőbemenetekkel, amíg a központi vezérlőérintkező zárva van. A zöld LED világít, jelezve, hogy a négy vezérlőbemenet egyike aktiválva van.
