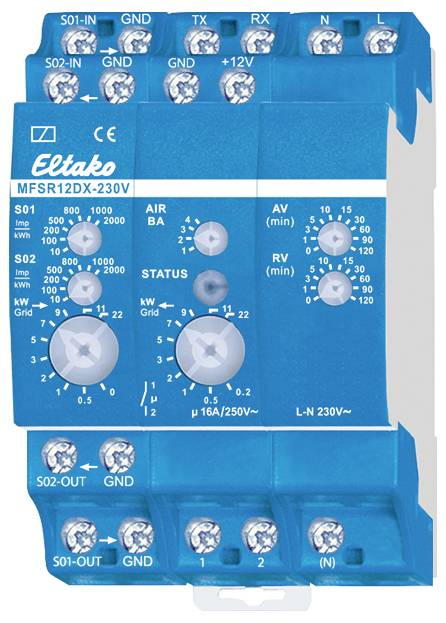

Eltako 22100530 MFSR12DX-230V Többfunkciós áram relé Multifunkció 230 V/AC 1 db Időtartomány: 0.1 - 14400 mp 1 záró dara

Többfunkciós áramrelé kétirányú háromfázisú mérőkhöz, két S0 kimenettel vagy IR interfésszel az IEC 62056-21 szerint. 1 normál nyitott érintkező, potenciálmentes 16A/250VAC, DX technológiával. Készenléti veszteség mindössze 0,6 watt. Moduláris szerkezet DIN-EN 60715 TH35 sínre szereléshez. 3 felosztási egység = 54 mm széles, 58 mm mély. Ez az áramrelé kiértékeli vagy egy kiegyenlítő kétirányú háromfázisú mérő adatait, pl. DSZ15DZ-3x80A két S0 interfésszel, vagy egy elektronikus háztartási mérőé (eHZ-EDL) IR interfésszel az IEC 62056-21 és az SML protokoll 1-es verziója szerint. A referenciateljesítmény (jobbra nyíl) és a tápteljesítmény (balra nyíl) adatai rögzítésre és kiértékelésre kerülnek, valamint egy reléérintkező a beállításoknak megfelelően be- vagy kikapcsolásra kerül. A szabadalmaztatott ELTAKO Duplex technológiával (DX) az alaphelyzetben potenciálmentes érintkező 230V AC 50Hz kapcsolásakor még mindig nulla kereszteződésben tud kapcsolni, így drasztikusan csökkenti a kopást. Ehhez egyszerűen csatlakoztassa az N vezetéket az (N) csatlakozóhoz. Ez mindössze 0,1 watt készenléti veszteséget eredményez. Tápfeszültség 230 V. Ha a tápfeszültség megszakad, a kapcsolási állapot megmarad. A tápfeszültség visszatérésekor a készülék meghatározott módon kikapcsol. S0 bemenetek S01 (felhasznált teljesítmény nyíl jobbra) és S02 (betáplált teljesítmény nyíl balra) A használt villanyóra S0 impulzus/kWh értéke a megfelelő forgókapcsolóval állítható be. A beállítható értékek 10, 100, 200, 500, 800, 1000, 2000 Imp/kWh. Input AIR (OBIS kódok az IEC 62056-61 szerint). Az AIR (BA) forgókapcsolóval a következő üzemmódok közül választhatunk: 1: Referencia összegző (1.8.0) és referenciateljesítmény az 1. csatornán, tápösszesítő (2.8.0) és tápfeszültség a 2. csatornán. 2: 1. beszerzési tarifa (1.8.1) és 2. tarifa (1.8.2) és vételi teljesítmény az 1. csatornán, szállítási díj 1 (2.8.1) és 2. tarifa (2.8.2) és szállítási teljesítmény a 2. csatornán. 3: 1. importtarifa (1.8.1) és 2. tarifa (1.8.2) és importteljesítmény az 1. csatornán, szállítási összesítő (2.8.0) és szállítási teljesítmény a 2. csatornán. 4: Fogyasztásösszesítő (1.8.0) és fogyasztási teljesítmény az 1. csatornán, táptarifa 1 (2.8.1) és 2. tarifa (2.8.2) és tápfeszültség a 2. csatornán. A csatlakozás AIR infravörös szkennerrel történik. Az IR szkenner rögzítőmágnesével a mérő infravörös kimenete fölé van rögzítve, és csatlakozókábelével az Rx, GND és +12 V kapcsokhoz csatlakozik. A referenciateljesítmény kapcsolási küszöbének beállítása (kW Rács jobbra nyíl). A forgókapcsoló (kW Grid nyíl jobbra) beállítja azt a kapcsolási küszöböt, amelynél a relének ki kell kapcsolnia. A teljesítmény állítható értékei 0, 0,5, 1, 2, 3, 5, 7, 9, 11, 22 kW. A leadott teljesítmény kapcsolási küszöbének beállítása (kW Rács balra nyíl). A forgókapcsoló (kW Grid balra nyíl) beállítja azt a kapcsolási küszöböt, amelynél a relének be kell kapcsolnia. A teljesítmény állítható értékei: 0,2, 0,5, 1, 2, 3, 5, 7, 9, 11, 22 kW. Funkció: 1-2 relé érintkező bekapcsolása. Az energiaellátás beállított teljesítményének (balra nyíl) elérésekor kezdődik a válaszkésleltetési idő (AV), amely a forgókapcsolóval (AV) 0, 1, 3, 5, 10, 15, 30, 60, 90, 120 perc között állítható be. A forgókapcsoló (AV) mögötti piros LED villog, miközben az AV idő fut. Az AV idő lejártakor a reléérintkező bekapcsol, ha a teljesítmény (kW) nem esett a beállított kapcsolási küszöb alá. A piros STATUS LED addig világít, amíg a reléérintkező zárva van. 1-2. reléérintkező kikapcsolása. Az energiafogyasztáshoz beállított teljesítmény (jobbra nyíl) elérésekor megkezdődik a kikapcsolási késleltetési idő (RV), amely a forgókapcsolóval (RV) 0, 1, 3, 5, 10, 15, 30, 60, 90, 120 perc között állítható be. A forgókapcsoló (RV) mögötti piros LED villog, miközben az RV idő fut. Az RV idő végén a reléérintkező kikapcsol, ha a teljesítmény (kW) nem esett a beállított kapcsolási küszöb alá. A piros STATUS LED kialszik, ha a reléérintkező nyitva van.

Ez a szöveg gépi fordítással készült.
