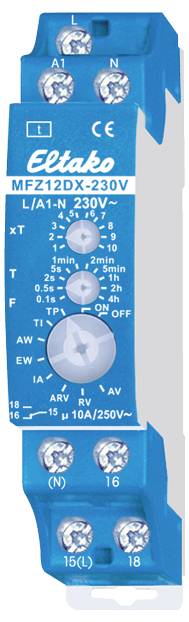

Eltako 23001007 MFZ12DX-230V Időrelé Multifunkció 230 V/AC 1 db Időtartomány: 0.1 - 14400 mp 1 váltó
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Időrelé
Kivitel
Multifunkció
Funkciók
Időzítők
Üzemi feszültség
230 V/AC
Érintkező típus
1 váltó
200 db
Szám
Összesen (18 102 Ft / Darab)
18 102 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termék típus
Időrelé
- Gyártói szám
MFZ12DX-230V
- Kivitel
Multifunkció
- Csatlakozó
Csavaros csatlakozó
- Funkciók
Időzítők
- Üzemi feszültség
230 V/AC
- Érintkező típus
1 váltó
- Érintkezőanyag
Vörösréz
- Kapcsolási feszültség (max.)
250 V/AC
- Max. kapcsolási áram
10 A
- Kapcsolási teljesítmény (max.)
2000 W
- Időtartomány (min.)
0.1 mp
- Időtartomány (max.)
14400 mp
- Szélesség
18 mm
- Magasság
66 mm
- Mélység
58 mm
- Méret
(Sz x Ma x Mé) 18 x 66 x 58 mm
- Tartalom
1 db
10 A
18 mm
66 mm
58 mm
10 A
0.1-14400 s
Screw connection
230-230 V
12-12 V
Other
AC
1
Copper
230-230 V
8-8 V
Thermoplastic
- UKCA
nem jellemző
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3398188 Eltako 23001007 MFZ12DX-230V Időrelé Multifunkció 230 V/AC 1 db Időtartomány: 0.1 - 14400 mp 1 váltó
Leírás
Potenciálmentes váltókapcsoló 10A/250V AC, 230V LED lámpák 200W-ig, izzólámpák 2000W*. Készenléti veszteség mindössze 0,4 watt. Moduláris szerkezet DIN-EN 60715 TH35 sínre szereléshez. 1 osztóegység = 18 mm széles, 58 mm mély. A szabadalmaztatott ELTAKO Duplex technológiával (DX) az alaphelyzetben potenciálmentes érintkezők 230 V AC 50 Hz kapcsolásakor még mindig nulla kereszteződésnél kapcsolhatnak, így drasztikusan csökkentve a kopást. Ehhez egyszerűen csatlakoztassa az N vezetéket az (N) csatlakozóhoz és az L-t a 15-öshöz (L). Ez további, mindössze 0,1 wattos készenléti veszteséget eredményez. Táp- és vezérlőfeszültség 230V AC. 0,1 másodperc és 40 óra közötti idő állítható be. Funkció F (leírás 13-22. oldal) RV = kioldási késleltetés AV = válaszkésleltetés TI = óragenerátor indul impulzussal TP = óragenerátor indul szünettel IA = impulzusvezérelt válaszkésleltetés (pl. automatikus ajtónyitó) EW = impulzus-bekapcsolt érintkező AW = impulzus-kikapcsoló érintkező ARV = válasz- és kioldási késleltetés ARV = válasz és kioldási késleltetés a nagy forgási késleltetés alatt ON kapcsoló = állandóan a nagy forgási késleltetés ON kapcsoló pozíciót, amíg az idő telik. Addig villog, amíg a 15-18 érintkező nyitva van (15-16 zárva), és folyamatosan világít, amíg a 15-18 érintkező zárva van (15-16 nyitott). A T időalapot a T középső reteszelő forgókapcsolóval lehet beállítani. Az elérhető alapértékek: 0,1 másodperc, 0,5 másodperc, 2 másodperc, 5 másodperc, 1 perc, 2 perc, 5 perc, 1 óra, 2 óra és 4 óra. A teljes idő az időalap szorozva a szorzóval. Az xT szorzót a felső rögzítő forgókapcsolóval lehet beállítani, és 1 és 10 között van. Ez lehetővé teszi, hogy 0,1 másodperc (időalap 0,1 másodperc és szorzó 1) és 40 óra (időalap 4 óra és szorzó 10) között állítható be. * A maximális terhelés 5 perces késleltetéstől vagy ciklusidőtől használható. Rövidebb idők esetén a maximális terhelés a következőképpen csökken: 2 másodpercig 15%-ig, 2 percig 30%-ig, 5 percig 60%-ig.
Ez a szöveg gépi fordítással készült.
