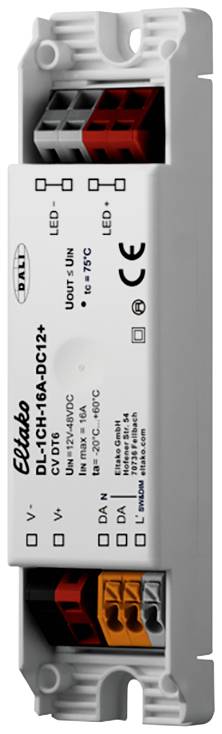

Eltako 33000016 LED-es dimmer Alkalmas fényforrásokhoz: LED-es izzó Szürke
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (38 575 Ft / Darab)
38 575 Ft
ÁFA nélkül
Főbb jellemzők
1-csatornás DALI LED fényerő 16 A
- Bedobható mennyezethez
- Csatlakozó áram 16 A
- Állandó feszültségű LED modulok (CV) vezérléséhez
Műszaki adatok
- Működési feszültség: 18 - 48 V DC
- Termék típus
LED-es dimmer
- Üzemi feszültség
48 V
- Max. csatlakozási teljesítmény
768 W
- Alkalmas fényforrásokhoz
LED-es izzó
- Kapcsolási teljesítmény, LED
768 W
- Gyártói szín
Szürke
- Méret
(H x Sz x Ma) 22 x 30 x 120 mm
- Hossz
22 mm
- Szélesség
30 mm
- Magasság
120 mm
- Csatornák
1
- Mélység
22 mm
IP20
- Adatátvitel (Smart Home)
vezetékes
- Sorozat
Eltako
- Tápellátás
Rendszer buszról
- Szerelési mód
Beépíthető
Álmennyezetbe szerelhető
- Max. kapcsolási áram
16 A
Other
Basic element
Push button
Grey
TRUE
Push-in clamp
Untreated
0.12 W
Thermoplastic
Plastic
Other
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
FALSE
12-48 V
9.5-22.5 V
FALSE
Matt
IP20
1.5-2.5 mm²
30 mm
120 mm
22 mm
FALSE
FALSE
FALSE
22 mm
FALSE
768-768 W
FALSE
FALSE
FALSE
768 W
TRUE
Dokumentumok és letöltések
Adatlap
Adatlap 2256241 Eltako 33000016 LED-es dimmer Alkalmas fényforrásokhoz: LED-es izzó Szürke
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2256241 Eltako 33000016 LED-es dimmer Alkalmas fényforrásokhoz: LED-es izzó Szürke
Leírás
1-csatornás DALI LED-es dimmer süllyesztett mennyezethez. Csak készenléti veszteség 0,12 W. 12V és 48V közötti működési feszültségű állandó feszültségű LED-modulok (CV) vezérlésére alkalmas.
Sw & Dim vagy SwitchDim2: Az 1 vagy 2 nyomógombos bemenetekkel történő működtetés lehetővé teszi a fényerő szabályozását DALI nélkül, alternatívaként egy folyosó funkció közvetlen mozgásérzékelővel történő vezérléséhez. Tompítási tartomány: 0,1% –100%. Kapcsolható PWM frekvencia (122Hz / 244Hz / 488Hz / 976Hz). Tápfeszültség 12–48 V DC. Max. Csatlakozási áram 16A. Nagy hatásfok. Konfigurálás a DALI pilótafülke és a DALI USB interfész segítségével. Üzemmódok: A kimeneti csatornát egy DALI cím vezérli (6. eszköz típus). A művelet alternatívaként egy (Sw & Dim) vagy két nyomógomb bemeneten (SwitchDim2) keresztül is végrehajtható: SwD1, Sw & Dim: fényerő. Rövid lenyomás: be / ki. Hosszan nyomja: tompítja. SwD2: jelenetkapcsoló (rövid megnyomás). Ha az SwD1 bemenetet 2 percig üzemelteti, akkor a rendszer átvált a „Folyosó funkció” üzemmódra. Ez az üzemmód addig aktív, amíg az eszközt le nem választják a tápfeszültségről (PowerUp után: működés az SwD1 / SwD2-n keresztül). Folyosó funkció: mód beépített lépcsőautomatával (például egyszerű vezérléshez egy vagy több mozgásérzékelő reléérintkezőjével). A bemenet aktiválásakor a maximális érték bekapcsol. Miután a bemeneti jel leesett, a fényerő ezen az értéken marad a tartási időtartamig, mielőtt a közbenső értékre csökken. A közbenső érték tartási idejének letelte után a fényerő alapértéke visszatér. Amikor a bemenet újra válaszol, a folyamat újraindul. Az 1-csatornás LED-dimmer a DALI pilótafülke szoftverével konfigurálható. A csoporttagság meghatározható, a jelenetértékek és a DALI paraméterek konfigurálhatók (a megjelenített paraméterek megfelelnek a kézbesítési állapotnak). Szállítási állapot: Az első címzés előtt a készüléket a G0 csoportcímekkel vezérelheti. Ez az előre beállított csoportos hozzárendelés a címzés során törlődik, amely után bármilyen csoportos hozzárendelés elvégezhető a DALI pilótafülkében. A DALI szabványban megadott értékeket a DALI reset parancs elküldésével lehet megállapítani.
Ez a szöveg gépi fordítással készült.
Sw & Dim vagy SwitchDim2: Az 1 vagy 2 nyomógombos bemenetekkel történő működtetés lehetővé teszi a fényerő szabályozását DALI nélkül, alternatívaként egy folyosó funkció közvetlen mozgásérzékelővel történő vezérléséhez. Tompítási tartomány: 0,1% –100%. Kapcsolható PWM frekvencia (122Hz / 244Hz / 488Hz / 976Hz). Tápfeszültség 12–48 V DC. Max. Csatlakozási áram 16A. Nagy hatásfok. Konfigurálás a DALI pilótafülke és a DALI USB interfész segítségével. Üzemmódok: A kimeneti csatornát egy DALI cím vezérli (6. eszköz típus). A művelet alternatívaként egy (Sw & Dim) vagy két nyomógomb bemeneten (SwitchDim2) keresztül is végrehajtható: SwD1, Sw & Dim: fényerő. Rövid lenyomás: be / ki. Hosszan nyomja: tompítja. SwD2: jelenetkapcsoló (rövid megnyomás). Ha az SwD1 bemenetet 2 percig üzemelteti, akkor a rendszer átvált a „Folyosó funkció” üzemmódra. Ez az üzemmód addig aktív, amíg az eszközt le nem választják a tápfeszültségről (PowerUp után: működés az SwD1 / SwD2-n keresztül). Folyosó funkció: mód beépített lépcsőautomatával (például egyszerű vezérléshez egy vagy több mozgásérzékelő reléérintkezőjével). A bemenet aktiválásakor a maximális érték bekapcsol. Miután a bemeneti jel leesett, a fényerő ezen az értéken marad a tartási időtartamig, mielőtt a közbenső értékre csökken. A közbenső érték tartási idejének letelte után a fényerő alapértéke visszatér. Amikor a bemenet újra válaszol, a folyamat újraindul. Az 1-csatornás LED-dimmer a DALI pilótafülke szoftverével konfigurálható. A csoporttagság meghatározható, a jelenetértékek és a DALI paraméterek konfigurálhatók (a megjelenített paraméterek megfelelnek a kézbesítési állapotnak). Szállítási állapot: Az első címzés előtt a készüléket a G0 csoportcímekkel vezérelheti. Ez az előre beállított csoportos hozzárendelés a címzés során törlődik, amely után bármilyen csoportos hozzárendelés elvégezhető a DALI pilótafülkében. A DALI szabványban megadott értékeket a DALI reset parancs elküldésével lehet megállapítani.
