Name: Eltako DSZ14DRS-3x80A MID 28365715 Háromfázisú fogyasztásmérő digitális 80 A MID konform: Igen 1 db
Brand: Eltako
SKU: 2162052
Availability: InStock

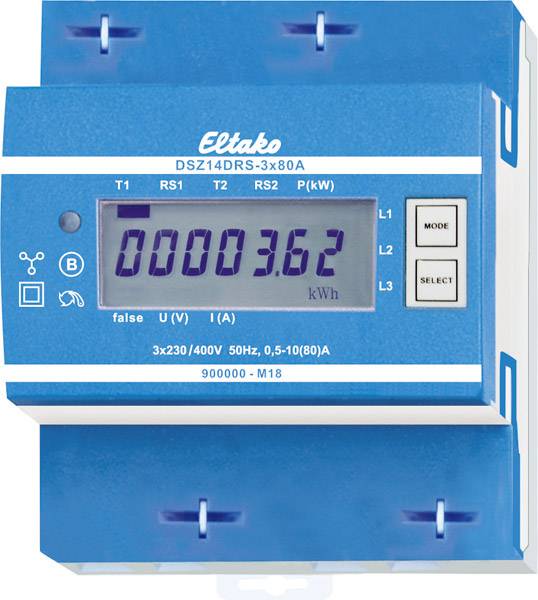

Kék Eltako márkájú áramfogyasztásmérő, DSZ14DRS-3x80A modell, 3,62 kWh energiafogyasztást mutat.

Termék típus

Háromfázisú fogyasztásmérő

Terhelési áram

80 A

Kijelző

digitális

Kalibrálás

hitelesítve

Számlálótípus

Adó-vevő készülékek

Szállítás: 10. 15. [Cs.]

2 db

Szám

Összesen (70 990 Ft / Darab)

83 990 Ft

-15 %

70 990 Ft

ÁFÁ-val

Már csak 2 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Számlálótípus: Adó-vevő készülékek

Termék típus: Háromfázisú fogyasztásmérő

Terhelési áram: 80 A

Kijelző: digitális

Kalibrálás: hitelesítve

Üzemi feszültség: 230 V
400 V

Gyártói szín: Kék

Méret: (H x Sz x Ma) 58 x 70 x 58 mm

Üzemi feszültség: 230 V
400 V

Beépítési szélesség: 70 mm

Frekvencia: 50 Hz

Pontossági osztály: B

Hitelesített: Igen

Mérő funkció: Hatásos teljesítmény

Névleges feszültség tartomány: 230 - 400 V

Hálózati feszültség (max.): 400 V

Hálózati feszültség (min.): 230 V

Szélesség: 70 mm

Magasság: 58 mm

Hossz: 58 mm

Áram (max.): 80 A

Áram (min.): 10 A

Áramtartomány: 10 - 80 A

Gyártói szám: DSZ14DRS-3x80A MID

: DRA (DIN-rail adaptor)

: 70 mm

: Direct measurement

: 82 mm

: 58 mm

: Purchase

: Digital

: 50-50 Hz

: 80 A

: 4

: 7

: Electronic

: IP20

: RS-485

: Effective power

: Two-tariff

: External

: TRUE

: TRUE

: Measuring Instruments Directive

: Electrical

: B

: Four conductor

: 230-230 V

: 400-400 V

: 10 A

UKCA: Igen

Dokumentumok és letöltések

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2162052 Eltako DSZ14DRS-3x80A MID 28365715 Háromfázisú fogyasztásmérő digitális 80 A MID konform: Igen 1 db

Leírás

Csak a hitelesített mérők használhatók a villamosenergia-számlázáshoz, a német ellenőrzési törvény 25. §-ának megfelelően. A mulasztás a 19. § szerinti közigazgatási bűncselekmény. RS485 busz rádió háromfázisú mérő. A maximális áram 3x80A, készenléti veszteség mindössze 0,8 W L1-n és 0,5W L2-en és L3-nál. B pontossági osztály (1%). RS485 interfésszel. A háromfázisú közvetlen mérésű mérőkészülék az aktív energiát a bemenetek és a kimenetek közötti áramlások alapján méri. Az útvonalonként csak 0,8 W vagy 0,5 W aktív teljesítmény belső fogyasztását nem mérik, és nem jelenítik meg. 1, 2 vagy 3 külső vezetéket csatlakoztathatunk 80A-ig terjedő árammal. A kezdő áram 4OmA. Az L1 és N csatlakozásoknak rendelkezésre kell állniuk. Csatlakozás FBA14-n keresztül az Eltako RS485 buszhoz 2 magos árnyékolt buszvezetékkel (például telefonvonal). A mérőolvasást és a pillanatnyi energiát a buszra továbbítják - például egy külső számítógépre vagy a GFVS 3.0 szoftverre történő továbbítás céljából -, és a FAM14-en keresztül továbbítják a rádióhálózatba. Ez megköveteli, hogy a FAM14 rádióantenna modul rendeljen eszköz címet, a használati útmutatóban leírtak szerint. Megjelenítés a FEA65D-vel is. A 7 szegmenses LC kijelző két héten belül kétszer olvasható, még tápegység nélkül is. Az energiafogyasztást egy, a kijelző mellett kWh-on 1000-szer villogó LED jelzi. Alapkivitelben 2-vámtarifaszámlálóként is használható: Ha az E1 / E2 terminálokra 230 V feszültséget alkalmaznak, a rendszer második tarifára vált. A kijelző jobb oldalán található a MODE és a SELECT gombok, amelyek a kezelési útmutatónak megfelelően gördítik a menüt. Először bekapcsol a háttérvilágítás. Ezután megjeleníthető a tarifánkénti teljes aktív energia, az RS1 vagy RS2 visszaállítható memória aktív energiája, valamint a külső vezetőnkénti teljesítmény, feszültség és áram pillanatnyi értékei. Hibaüzenet (hamis): Ha hiányzik a külső vezető vagy ha az aktuális irány nem megfelelő, akkor a hamis és a megfelelő külső vezető megjelenik a kijelzőn.

Ez a szöveg gépi fordítással készült.
