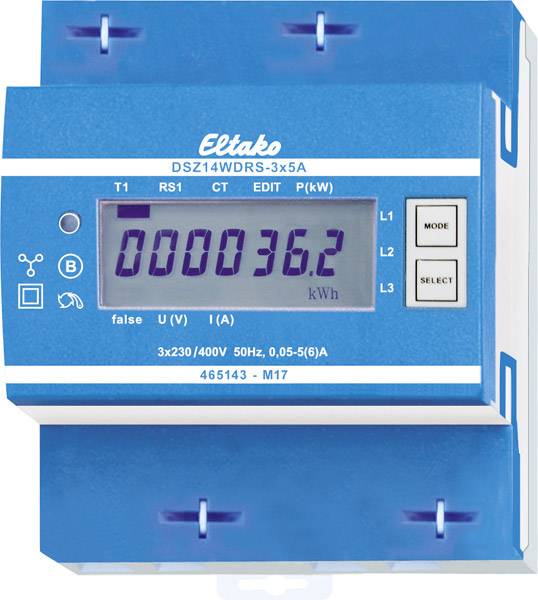

Eltako DSZ14WDRS-3x5A MID 28305712 Háromfázisú fogyasztásmérő átalakító csatlakozóval digitális 5 A MID konform: Igen 1

MID konverter számláló kalibrálva. Csak a hitelesített mérők használhatók a villamosenergia-számlázáshoz, a német ellenőrzési törvény 25. §-ának megfelelően. A mulasztás a 19. § szerinti közigazgatási bűncselekmény. RS485 busz rádió konverter háromfázisú mérő, beállítható átalakítóval és MID-vel. A maximális áram 3x5A, készenléti veszteség csak 0,8 W L1-nél és 0,5 W L2-en és L3-nál. B pontossági osztály (1%). RS485 interfésszel. Ez a háromfázisú mérő az aktív energiát az átalakítón átáramló áramok alapján méri. Az útvonalonként csak 0,8 W vagy 0,5 W aktív teljesítmény belső fogyasztását nem mérik, és nem jelenítik meg. 1, 2 vagy 3 konverter csatlakoztatható legfeljebb 5A szekunder árammal. A kezdő áram 10mA. Az L1 és N csatlakozásoknak rendelkezésre kell állniuk. Csatlakozás FBA14-n keresztül az Eltako RS485 buszhoz 2 magos árnyékolt buszvezetékkel (például telefonvonal). A mérőolvasást és a pillanatnyi energiát a buszra továbbítják - például egy külső számítógépre vagy a GFVS 3.0 szoftverre történő továbbítás céljából -, és a FAM14-en keresztül továbbítják a rádióhálózatba. Ez megköveteli, hogy a FAM14 rádióantenna modul rendeljen eszköz címet, a használati útmutatóban leírtak szerint. Megjelenítés a FEA65D-vel is. A 7 szegmenses LC kijelző két héten belül kétszer olvasható, még tápegység nélkül is. Az energiafogyasztást egy LED jelzi, amely 10-szer / kWh-on villog a kijelző mellett. A kijelző jobb oldalán található a MODE és a SELECT gombok, amelyek a kezelési útmutatónak megfelelően gördítik a menüt. Először bekapcsol a háttérvilágítás. Ezután meg lehet jeleníteni az összes aktív energiát, a visszaállítható memória aktív energiáját, valamint a külső vezetőnkénti teljesítmény, feszültség és áram pillanatnyi értékeit. A konverter aránya is beállítható. Gyárilag 5: 5-re állítják, és egy JUMPER jelöléssel ellátott csatlakozókapcsok felett egy híddal rögzítik. Az átalakító arányát a telepített átalakítóhoz hozzáigazítják a híd leszerelésével és az üzemeltetési utasításoknak megfelelő beállításával. Ezután ismét bezárják a híddal. Hibaüzenet (hamis): Ha hiányzik a külső vezető vagy ha az aktuális irány nem megfelelő, akkor a hamis és a megfelelő külső vezető megjelenik a kijelzőn. Figyelem! Válassza le a mérő feszültség útvonalait, mielőtt az áramváltókon dolgozna.

Ez a szöveg gépi fordítással készült.
