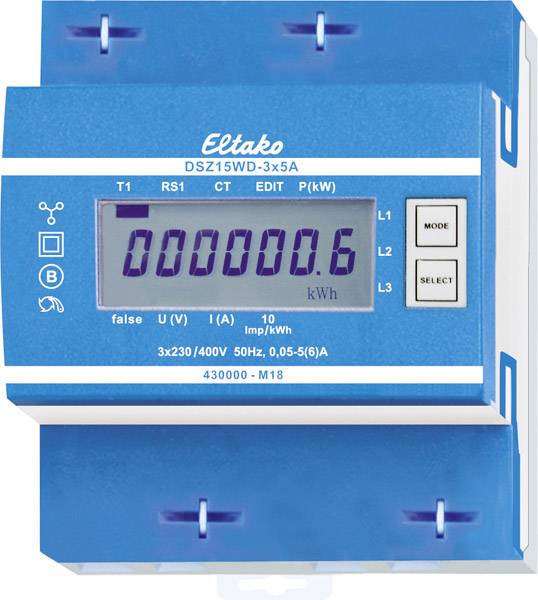

Eltako DSZ15WD-3x5A MID 28305015 Háromfázisú fogyasztásmérő átalakító csatlakozóval digitális 5 A MID konform: Igen 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Háromfázisú fogyasztásmérő átalakító csatlakozóval
Terhelési áram
5 A
Kijelző
digitális
Kalibrálás
hitelesítve
Üzemi feszültség
230V<br>400 V
2 db
Szám
Összesen (62 197 Ft / Darab)
62 197 Ft
ÁFA nélkül
Már csak 2 db érhető el
Műszaki adatok
- Termék típus
Háromfázisú fogyasztásmérő átalakító csatlakozóval
- Terhelési áram
5 A
- Kijelző
digitális
- Kalibrálás
hitelesítve
- Üzemi feszültség
230V
400 V
- Gyártói szín
Kék
- Méret
(H x Sz x Ma) 58 x 70 x 58 mm
- Súly
0.2270 kg
- Üzemi feszültség
230 V
400 V
- Saját fogyasztás
0.5 W
- Beépítési szélesség
70
- Frekvencia
50 Hz
- Pontossági osztály
B
- Hitelesített
Igen
- Mérő funkció
Hatásos teljesítmény
- Névleges feszültség tartomány
230 - 400 V
- Hálózati feszültség (max.)
400 V
- Hálózati feszültség (min.)
230 V
- Szélesség
70 mm
- Magasság
58 mm
- Hossz
58 mm
- Áram (max.)
6 A
- Áramtartomány
6 A (max)
- Gyártói szám
DSZ15WD-3x5A MID
- Mélység
81.0000 mm
DRA (DIN-rail adaptor)
70 mm
Measurement transformer
82 mm
58 mm
Purchase
Digital
0.5 W
50-50 Hz
6 A
4
7
Electronic
IP20
Other
Effective power
One-tariff
TRUE
TRUE
Measuring Instruments Directive
Optical
S0
10-10 Imp/kWh (kvarh)
B
Four conductor
230-230 V
400-400 V
5 A
- UKCA
Igen
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2162049 Eltako DSZ15WD-3x5A MID 28305015 Háromfázisú fogyasztásmérő átalakító csatlakozóval digitális 5 A MID konform: Igen 1 db
Leírás
Csak a hitelesített mérők használhatók a villamosenergia-számlázáshoz, a német ellenőrzési törvény 25. §-ának megfelelően. A mulasztás a 19. § szerinti közigazgatási bűncselekmény. Háromfázisú konverter állítható átalakítóval és MID-vel. Maximális áram 3x5A, készenléti veszteség csak 0,5 watt per út. Moduláris eszköz a DIN-EN 60715 TH35 szerelősínre történő felszereléshez. 4 modul = 70 mm széles, 58 mm mély. B pontossági osztály (1%). S0 interfésszel. Ez a háromfázisú mérő az aktív energiát az átalakítón átáramló áramok alapján méri. Az útvonalonkénti legfeljebb 0,5 watt aktív teljesítmény saját fogyasztását nem mérik, és nem jelenítik meg. 1, 2 vagy 3 konverter csatlakoztatható legfeljebb 5A szekunder árammal. A kezdő áram 10mA. Az N kapcsolatnak jelen kell lennie. A 7 szegmenses LC kijelző két héten belül kétszer olvasható, még tápegység nélkül is. Az energiafogyasztást egy oszlop jelzi, amely a kijelzőn kWh-on tízszer villog. A kijelző jobb oldalán található a MODE és a SELECT gombok, amelyek a kezelési útmutatónak megfelelően gördítik a menüt. Először bekapcsol a háttérvilágítás. Ezután meg lehet jeleníteni az összes aktív energiát, a visszaállítható memória aktív energiáját, valamint a külső vezetőnkénti teljesítmény, feszültség és áram pillanatnyi értékeit. A konverter aránya is beállítható. Gyárilag 5: 5-re állítják, és egy JUMPER jelöléssel ellátott csatlakozókapcsok felett egy híddal rögzítik. Az átalakító arányát a telepített átalakítóhoz hozzáigazítják a híd leszerelésével és az üzemeltetési utasításoknak megfelelő beállításával. Ezután ismét bezárják a híddal. Az átalakító arányai 5: 5, 50: 5, 100: 5, 150: 5, 200: 5, 250: 5, 300: 5, 400: 5, 500: 5, 600: 5, 750: 5, 1000: 5, 1250: 5 és 1500: 5. Hibaüzenet (hamis): Ha hiányzik a külső vezető vagy ha az aktuális irány nem megfelelő ,? hamis? és a megfelelő külső vezető megjelenik a kijelzőn. Figyelem! Válassza le a mérő feszültség útvonalait, mielőtt az áramváltókon dolgozna.
