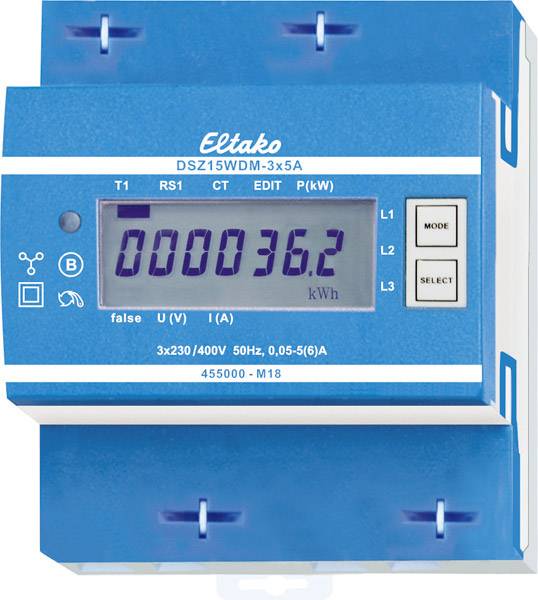

Eltako DSZ15WDM-3x5A MID 28305515 Háromfázisú fogyasztásmérő átalakító csatlakozóval digitális 5 A 1 db

A német kalibrálási törvény 25. szakasza szerint csak kalibrált fogyasztásmérők engedélyezettek a villanyszámlázáshoz. A be nem tartás a 19. § szerinti közigazgatási szabálysértésnek minősül. M-Bus konverteres háromfázisú mérő állítható átalakító áttétellel és MID-vel. Maximális áramerősség 3x5A, készenléti veszteség csak 0,5 watt útvonalonként. Moduláris szerelőeszköz szerelősínre szereléshez DIN-EN 60715 TH35. 4 osztású egység = 70 mm széles, 58 mm mély. B pontossági osztály (1%). M-Bus interfésszel. Ez a háromfázisú mérőműszer az aktív energiát méri a konvertereken átfolyó áramok alapján. A pályánként legfeljebb 0,5 watt aktív teljesítmény önfogyasztása nem mérhető és nem jelenik meg. 1, 2 vagy 3 konverter csatlakoztatható 5A-ig szekunder árammal. Az indítóáram 10mA. Az N kapcsolatnak jelen kell lennie. A 7 szegmenses LC-kijelző két héten belül akár tápellátás nélkül is kétszer olvasható. Az energiafogyasztást egy kWh-nként 10-szer felvillanó LED jelzi. A kijelző jobb oldalán találhatók a MODE és a SELECT gombok, amelyek a menüben való görgetésre szolgálnak a kezelési útmutatónak megfelelően. Először a háttérvilágítás bekapcsol. Ezután a teljes aktív energia, a visszaállítható memória aktív energiája, valamint az egyes fázisvezetők teljesítményének, feszültségének és áramának pillanatnyi értékei jeleníthetők meg. Ezenkívül beállítható az átalakító aránya. Gyárilag 5:5-re van beállítva, és a JUMPER feliratú kapcsokon áthidalóval záródik. Az átalakító áttétele a beépített átalakítóhoz igazodik a jumper eltávolításával és visszaállításával a használati utasítás szerint. Ezután a híddal újra le van zárva. Az állítható konverter arányok 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000 : 5, 1250:5 és 1500:5. Hibaüzenet (hamis): Ha a fázisvezető hiányzik vagy az áram iránya rossz, akkor false és a megfelelő fázisvezető jelenik meg a kijelzőn. Adatátvitel M-Bus: Kiolvasáskor minden érték egy táviratban kerül továbbításra. A következő táviratok támogatottak: Inicializálás: SND_NKE, válasz: ACK, mérő olvasása: REQ_UD2, válasz: RSP_UD, elsődleges cím módosítása: SND_UD, válasz: ACK, reset RS1: SND_UD, válasz: ACK, slave kiválasztása a másodlagos címhez, Válasz : ACK, A készülék nem válaszol az ismeretlen lekérdezésekre. Az átviteli sebességet a rendszer automatikusan észleli. A készülék feszültségfigyelővel rendelkezik. Áramkimaradás esetén minden regiszter az EEPROM-ban tárolódik. Az M-Bus elsődleges címének megváltoztatása: Az M-Bus elsődleges címének megváltoztatásához nyomja meg és tartsa lenyomva a SELECT gombot 3 másodpercig. A következő menüben a MODE 10-zel, a SELECT 1-gyel növeli a címet. Ha beállította a kívánt elsődleges címet, várja meg, amíg újra megjelenik a főmenü. Másodlagos cím: A másodlagos cím segítségével lehetséges az EN13757 szabvány szerinti kommunikáció az energiamérővel. Wild kártyák használhatók. Részletes információk a használati utasításban. Figyelem! Az áramváltókon végzett munka előtt válassza le a mérő feszültségútjait.

Ez a szöveg gépi fordítással készült.
