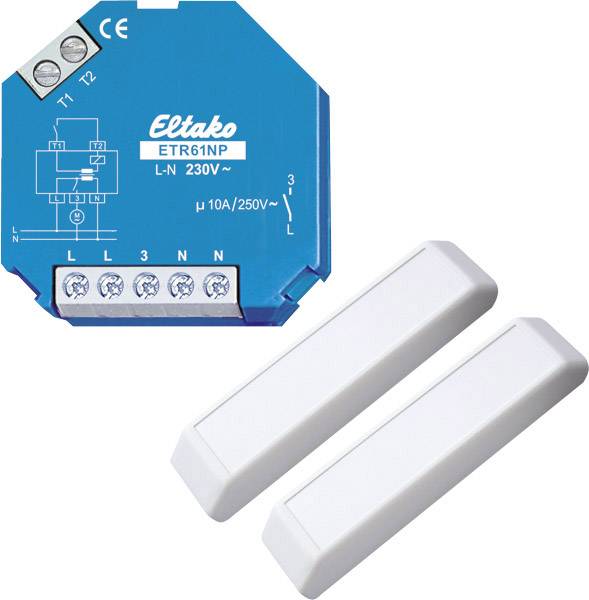

Eltako ETR61NP-230V+FK Leválasztó relé Névleges feszültség: 230 V 1 záró 1 db

230 V-os relé FK ablakérintkezővel. 1 NEM érintkezõ potenciálmentes 10A / 250V AC. Ablakkapcsolattal. Készenléti veszteség csak 0,5 watt. Süllyesztett szereléshez. 45 mm hosszú, 45 mm széles, 18 mm mély. A legmodernebb hibrid technológia ötvözi a kopásmentes elektronikus vezérlés előnyeit a speciális relék nagy teljesítményével. Vezérlő bemenet belső generált kisfeszültségű 24 V DC-vel. Galvanikusan leválasztva a tápegységről és a normálisan nyitott érintkezőről (PELV) leválasztó transzformátorral. Ezért nincs szükség külső extra alacsony feszültségű tápegységre. Két L-szorítóval és 2 N-szorítóval a gyors és egyszerű felszerelés érdekében. Tápellátás 230V A zárt ablakérintkező nád reléből áll, csatlakozó kapcsokkal és mágnessel. A normálisan zárt érintkező akkor nyílik meg, amikor a mágnes 25 mm-nél közelebb kerül. Az ETR61NP leválasztó relé T1 és T2 kapcsaihoz csatlakozva az elszívó burkolatának tápellátása be van kapcsolva, amíg az ablak nyitva van. Az ETR61NP a páraelszívó aljzat mögé süllyesztett dobozban helyezhető el. Az FK ablakérintkező felszerelése: Tolja ki a ház keskeny oldalán lévő betéteket. Csatlakoztassa a nád relét, és vágja ki a kábel házának kivágását. Ragasszon mindkét házat párhuzamosan, legfeljebb 15 mm-re egymástól, és szükség esetén csavarja be. Hosszirányban a mágnes tetszés szerint elforgatható a nád reléhez képest.

Ez a szöveg gépi fordítással készült.
