Emis SMC-IC4 Léptetőmotor vezérlő 12 V, 48 V

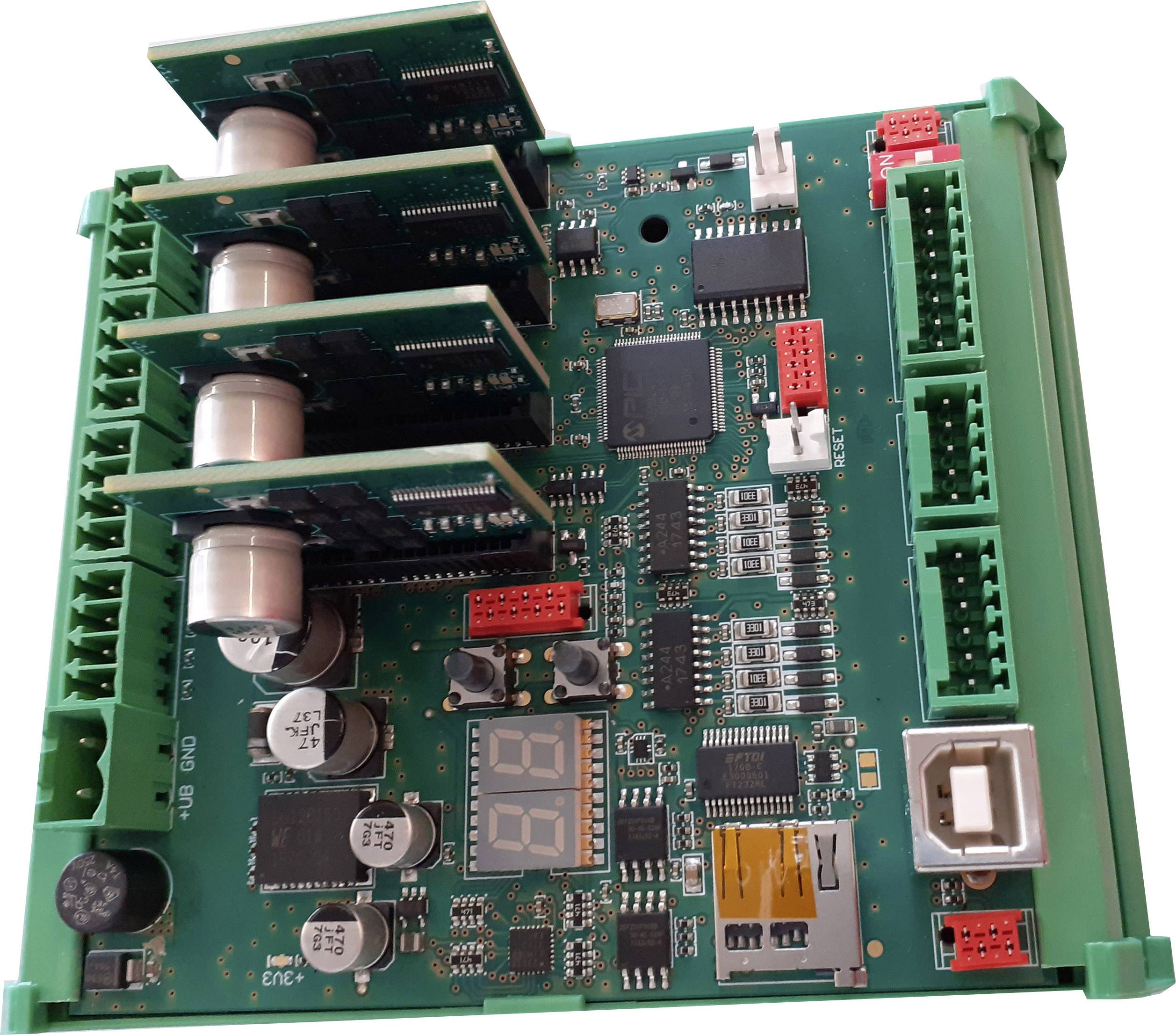

Az SMC-IC4 léptetőmotor-vezérlő négy kimeneti fokozatot képes befogadni. Az 1A és 4A közötti fázisáramok erősítői itt érhetők el. Két vagy négy fázisú bipoláris léptetőmotorok csatlakoztathatók. A motor teljesítményétől, a motor teljes ciklusától és a beállított nyugalmi áramtól függően ajánlott ventilátort használni a motor kimeneti fázisainak hűtésére. A szükséges tápegység DC tápegység, amelynek feszültsége legalább 12 V és legfeljebb 48 V DC. A PC és az SMC-IC4 közötti kommunikáció USB interfészen keresztül történik (B típus). Az USB kábel első csatlakoztatása után egy virtuális COM-mail jön létre a PC-n és egy COM-port száma. hozzárendelve. Az összes adatátvitel ezen a virtuális COM porton keresztül történik. Egy terminálprogram használható az SMC-IC4 vezérlésére. A digitális bemenetek válthatnak vagy. A vezérlőjelek 0–24 V DC szinttel vannak ellátva. A referenciakapcsolók az 1-4 bemenetekhez vannak csatlakoztatva. A szabadon programozható funkciókat a rendelkezésre álló csak olvasható memóriában tárolhatjuk mind a nyolc bemenethez. 7 tranzisztor kimenet van, max. 24 V DC feszültség és 100 mA terhelési áram érhető el. A két számjegyű LED-kijelző különféle rendszerállapotok megjelenítésére szolgál. Önálló alkalmazásokhoz csak olvasható memória érhető el 28 program számára, 64 kB-os egyenként. Ha nagyobb programokat kell végrehajtani, akkor erre a célra egy micro SD kártya használható. A megfelelő nyílás elérhető az SMC-IC4-en. A két gomb felhasználható különálló alkalmazások beállításainak vagy választásainak elvégzésére (PC nélküli működés). Ha több mint 4 léptetőmotor működik, több SMC-IC4 vezérlőkártya kaszkádolható. Az egyes kártyák csatlakoztatására szolgáló kábel a csomagban található. Az első kártya a számítógéphez van csatlakoztatva, és átveszi a mester funkciót.
