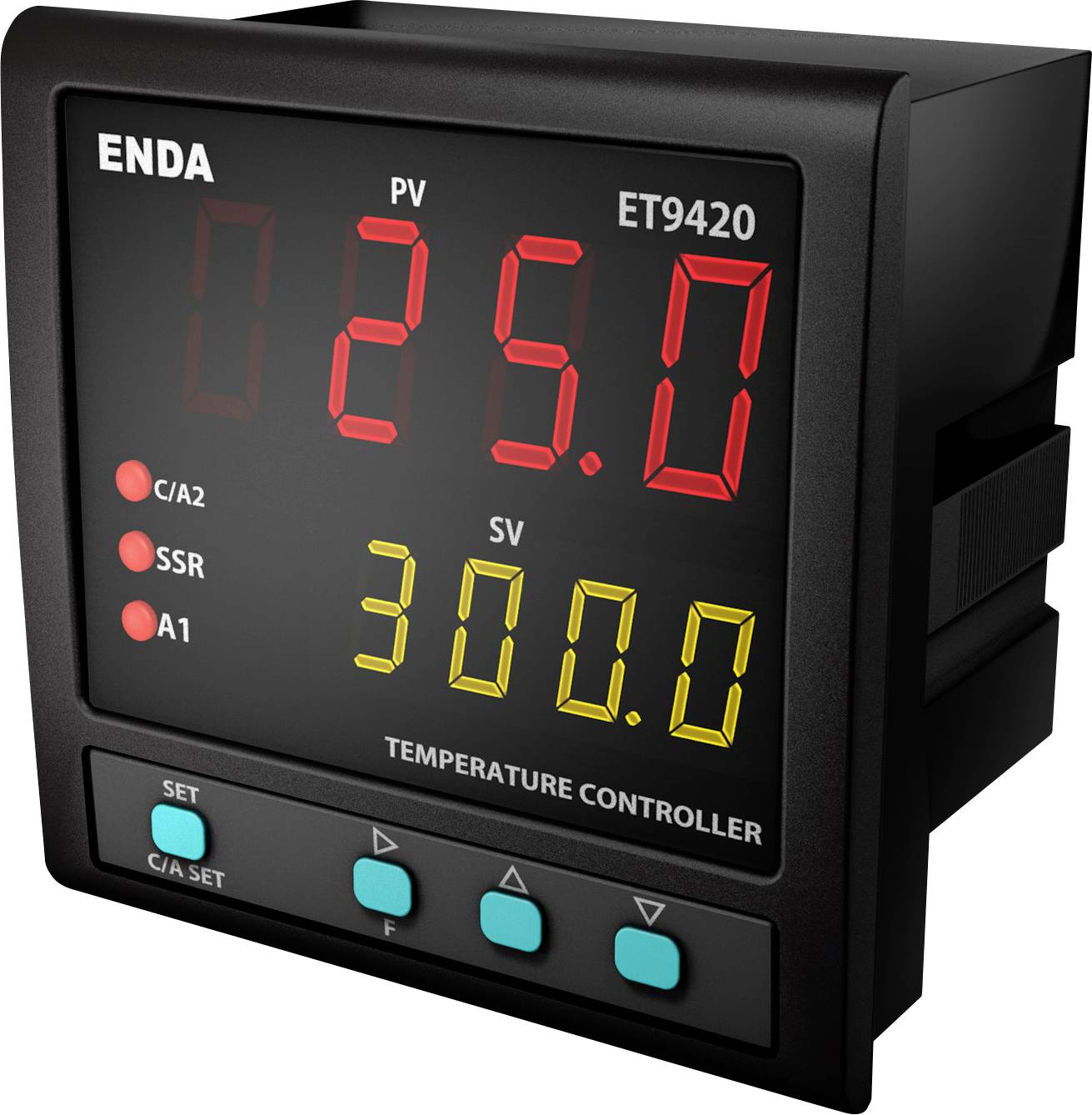

Enda PID Hőmérséklet szabályozó Pt100, J, K, L, T, S, R, B -199 - 1700 °C (H x Sz x Ma) 50 x 96 x 96 mm
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Hőmérséklet szabályozó
Hőmérséklet szabályozó típus
PID
Üzemi feszültség
8 V/AC
10 V/DC
12 V/DC
24 V/AC
24 V/DC
30 V/DC
Mérési hőmérséklet (max.)
1700 °C
Relé kimenetek száma
2
Adatlap (PDF)
2 db
Szám
Összesen (47 236 Ft / Darab)
47 236 Ft
ÁFA nélkül
Már csak 2 db érhető el
Főbb jellemzők
PID hőmérséklet szabályozó
- Lehetőség van egy választható dupla sebességérték megadására
- Választható érzékelőtípusok (Pt-100, J, K, L, T, S, R)
- PID paraméterek automatikus kiszámítása (SELF TUNE)
- Digitális bemenet három különböző hozzárendelhető funkcióval
- F-funkcióbillentyű, amelyhez három különböző funkció rendelhető hozzá
- Szoft-start funkció
- Választható SSR vezérlőkimenet
- C/A2 relé kimenet, amely második riasztási vagy hőmérséklet-szabályozó kimenetként használható
- A1 relé kimenet, amely első riasztási kimenetként vagy PID hűtési kimenetként használható
- Választható fűtés/hűtés szabályozás
- A bemenet eltolás tulajdonsága
- Relé pozíciók kiválasztásának lehetősége szondahiba vagy periodikus, illetve automatikus periodikus működés esetén
- Kommunikáció RS-485 ModBus protokollal
- EN szabványoknak megfelelő CE jelöléssel
- Ez a szöveg gépi fordítással készült.
Műszaki adatok
- Termék típus
Hőmérséklet szabályozó
- Gyártói szám
ET9420-LV
- Hőmérséklet szabályozó típus
PID
- Üzemi feszültség
8 V/AC
10 V/DC
12 V/DC
24 V/AC
24 V/DC
30 V/DC
- Méréstartomány
-199 - 1700 °C
- Mérési hőmérséklet (max.)
1700 °C
- Mérési hőmérséklet (min.)
-199 °C
- Relé kimenetek száma
2
- Tranzisztor kimenetek száma
1
- Kimenetek
C/A2 relé: 250 V AC, 8 A (ohmos terhelés), váltóérintkező NO + NC, választható vezérlő- vagy Alarm2 kimenetként.
A1 Relé: 250 V AC, 8 A (ohmos terhelés), NO, választható riasztási vagy PID szabályozó kimenetként hűtési funkcióhoz.
SSR kimenet: Max. 20mA, 24Volt.
- Méret
(H x Sz x Ma) 50 x 96 x 96 mm
- Gyártói szín
Fekete
- Magasság
96 mm
- Hossz
50 mm
- Szélesség
96 mm
IP65 (előlapi)
IP20 (hátoldal)
- Érzékelő típus
Pt100
J
K
L
T
S
R
B
- Gyártói szám
ET9420-LV
- Kivitel
PID-szabályozás önhangolással (SELFTUNE)
Lágyindítás (rámpa funkció)
Választható szabályozási mód: Be-Ki / P, PI, PD, PID
- Beépítési mélység
50 mm
- Szerelési mód
Beépíthető
- Digitális bemenetek
1
- Beépítési méret
96x96 mm
- Szenzortípus
Pt100, J, K, T, S, R
- Súly
400 g
- Üzemi feszültség
230 V/AC 50/60 Hz (+10 , 20 %-ig)
Dokumentumok és letöltések
Adatlap
Adatlap 3527758 Enda PID Hőmérséklet szabályozó Pt100, J, K, L, T, S, R, B -199 - 1700 °C (H x Sz x Ma) 50 x 96 x 96 mm
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3527758 Enda PID Hőmérséklet szabályozó Pt100, J, K, L, T, S, R, B -199 - 1700 °C (H x Sz x Ma) 50 x 96 x 96 mm
Leírás
PID szabályozók különböző DIN beépítési méretekkel (48 x 48, 72 x 72, 96 x 96 mm), Választható szabályozási mód lehet "BE/KI" vagy PID szabályozás önoptimalizálással. A tényleges érték (vörös vagy sárga 7 szegmenses kijelző) és az előírt érték (sárga 7 szegmenses kijelző) egyidejű kijelzése. Softstart funkciót (rámpa funkciót) és az értékek illetéktelen elállítása ellen biztonsági kódot lehet beállítani. Egyszerű és intuitív kezelés horizontális és vertikális menüvezetéssel.
Kivitel
- Mérő bemenet két-/háromvezetékes kapcsoláshoz Pt100 (DIN EN60751) -200 , +600°C ill. -99,9 , +300 °C hőmérsékletre
- Termoelemek (DIN EN60584) 0-tól 1600 °C-ig - típus: J, K, T, S, R, pontosság: a skálatartomány ±0,2%-a + 1. Digitális adatbiztonság az EEPROM-ban
- Védettség frontoldali: IP60
- Védettség hátoldali: IP20
- Felhelyezhető csavaros szorítós csatlakozókapocssorral 2,5 mm vezetékhez
- 1 relé átkapcsoló érintkező
- 1 záró érintkező (kapcsolható teljesítmény 2 A/250 V/AC ohmos terhelésnél)
- 1 félvezető kimenet (SSR, max. 12 V/DC / 20 mA).
