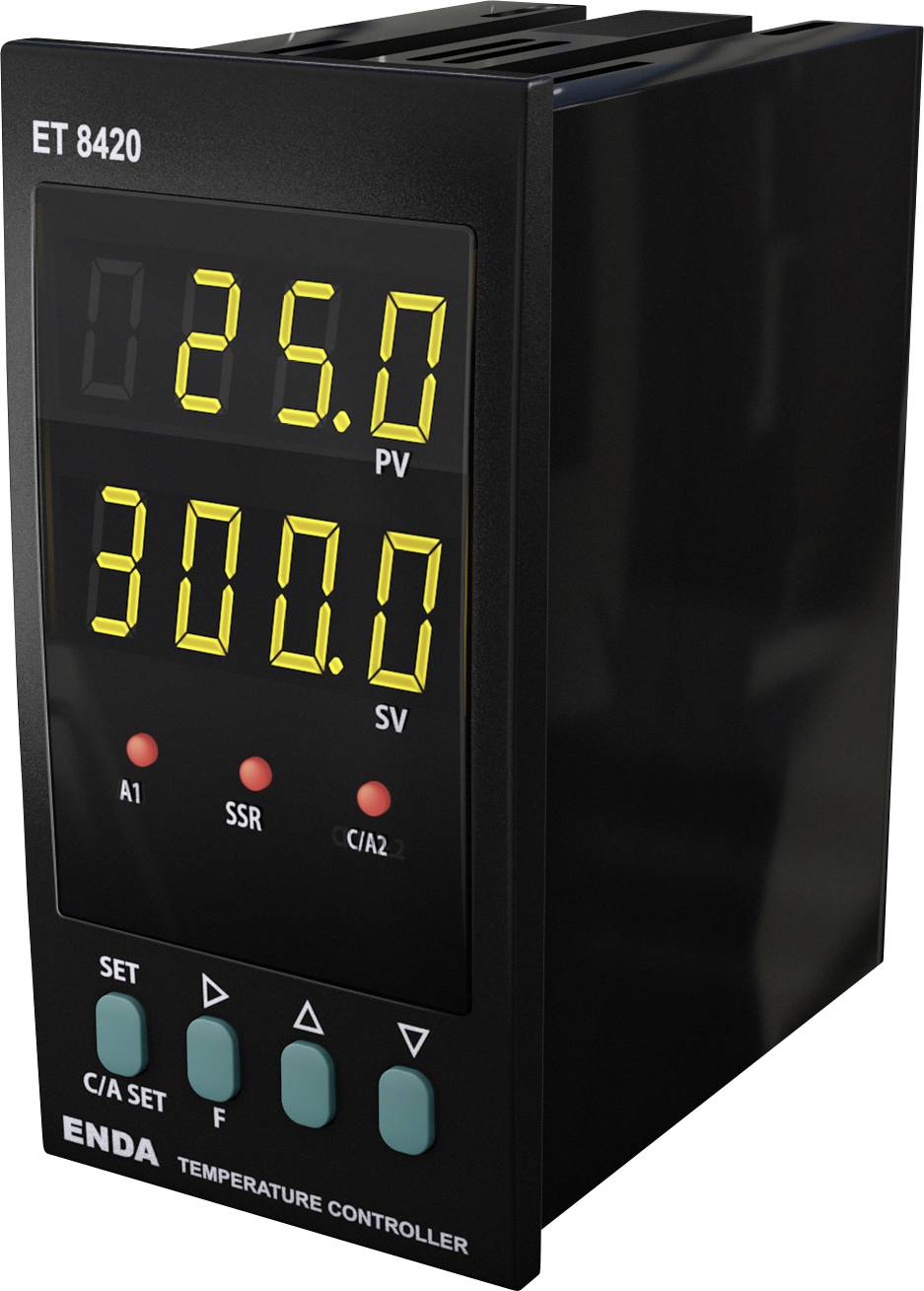

Enda PID Hőmérséklet szabályozó Pt100, J, K, L, T, S, R, B -199.9 - 1700 °C (H x Sz x Ma) 87 x 48 x 96 mm
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Hőmérséklet szabályozó
Hőmérséklet szabályozó típus
PID
Üzemi feszültség
230 V/AC
Mérési hőmérséklet (max.)
1700 °C
Relé kimenetek száma
2
Adatlap (PDF)
3 db
Szám
Összesen (44 087 Ft / Darab)
44 087 Ft
ÁFA nélkül
Már csak 3 db érhető el
Főbb jellemzők
Enda ET8420-230 PID hőmérséklet-szabályozó Pt100
- Lehetőség van egy választható dupla sebességérték megadására
- Választható érzékelőtípusok (Pt-100, J, K, L, T, S, R)
- PID paraméterek automatikus kiszámítása (SELF TUNE)
- Digitális bemenet három különböző hozzárendelhető funkcióval
- F-funkcióbillentyű, amelyhez három különböző funkció rendelhető hozzá
- Szoft-start funkció
- Választható SSR vezérlőkimenet
- C/A2 relé kimenet, amely második riasztási vagy hőmérséklet-szabályozó kimenetként használható
- Az A1 relé kimenet használható első riasztási kimenetként vagy PID hűtési kimenetként
- Választható fűtés/hűtés szabályozás
- A bemenet eltolás tulajdonsága
- Relé pozíciók kiválasztásának lehetősége szondahiba vagy periodikus, illetve automatikus periodikus működés esetén
- Kommunikáció RS-485 ModBus protokollal
- EN szabványoknak megfelelő CE jelöléssel
- Ez a szöveg gépi fordítással készült.
Műszaki adatok
- Energiafogyasztás: 5 VA
- Pontosság: a skálatartomány ±0,5%-a + 1 számjegy
- Felbontás: 0,1 °C vagy 1 °C
- Csatlakozás: Csavaros sorkapocslécen keresztül 2,5 mm²-hez
- Üzemi hőmérséklet: 0 - 50 °C
- Termék típus
Hőmérséklet szabályozó
- Gyártói szám
ET8420-230
- Hőmérséklet szabályozó típus
PID
- Üzemi feszültség
230 V/AC
- Méréstartomány
-199.9 - 1700 °C
- Mérési hőmérséklet (max.)
1700 °C
- Mérési hőmérséklet (min.)
-199.9 °C
- Relé kimenetek száma
2
- Tranzisztor kimenetek száma
1
- Kimenetek
C/A2 relé: 250 V AC, 8 A (ohmos terhelés), váltóérintkező NO + NC, választható vezérlő- vagy Alarm2 kimenetként.
A1 Relé: 250 V AC, 8 A (ohmos terhelés), NO, választható Riasztás1 vagy PID szabályozó kimenetként hűtési funkcióhoz.
SSR kimenet: Max. 20mA, 24Volt.
- Méret
(H x Sz x Ma) 87 x 48 x 96 mm
- Gyártói szín
Fekete
- Magasság
96 mm
- Hossz
87 mm
- Szélesség
48 mm
IP65 (előlapi)/IP20 (hátlapi)
- Érzékelő típus
Pt100
J
K
L
T
S
R
B
- Gyártói szám
ET8420-230
- Kivitel
PID-szabályozás önhangolással (SELFTUNE), lágyindítás (rámpa funkció)
Választható szabályozási mód: Be-Ki / P, PI, PD, PID
- Beépítési mélység
87 mm
- Szerelési mód
Beépíthető
- Digitális bemenetek
1
- Beépítési méret
48x96 mm
- Szenzortípus
PT100 és különféle hőelemek (J, K, L, T, S, R, B)
- Súly
400 g
Dokumentumok és letöltések
Adatlap
Adatlap 3527760 Enda PID Hőmérséklet szabályozó Pt100, J, K, L, T, S, R, B -199.9 - 1700 °C (H x Sz x Ma) 87 x 48 x 96 mm
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3527760 Enda PID Hőmérséklet szabályozó Pt100, J, K, L, T, S, R, B -199.9 - 1700 °C (H x Sz x Ma) 87 x 48 x 96 mm
Leírás
Kompakt ON-OFF/PID szabályozó önoptimalizálással; a vezérlőkimenet relé vagy SSR kimenetként konfigurálható. Két eszközváltozat érhető el, PT100 vagy hőelem bemenettel. Lágyindítás funkció (célérték időbeállítása) és biztonsági kód állítható be az értékek jogosulatlan módosítása ellen. Egyszerű és intuitív kezelés horizontális és vertikális menüvezetéssel.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Vezérlés típusa - egyedi alapérték és riasztásvezérlés
- Szabályozási mód - Be-Ki, P, PI, PD, PID (választható)
- A/D átalakító - 12 bites
- Mintavételi idő - 100 ms
- Arányos sáv - 0,0% és 100,0% között állítható. Amikor Pb=0,0%, a ki-be vezérlés van kiválasztva.
- Szabályozási időszak - 1 és 250 másodperc között állítható
- Hiszterézis - 1 és 50 °C/F között állítható
