Enda PID Hőmérséklet szabályozó Pt100, J, K, L, T, S, R, B -199.9 - 1700 °C (H x Sz x Ma) 97 x 72 x 72 mm vásárlása

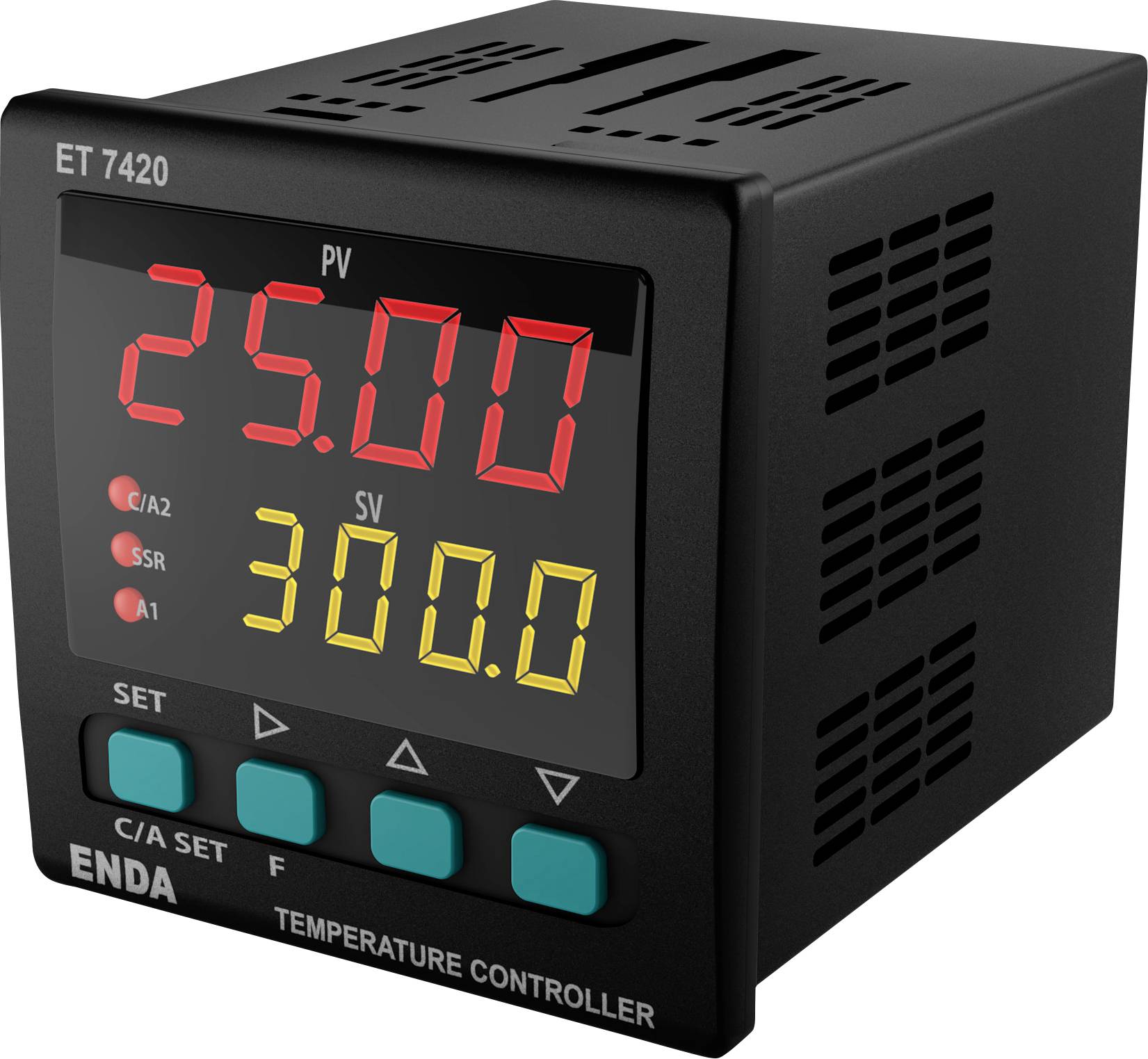

Digitális hőmérséklet-szabályzó kijelző, amelyen 'PV 25.00', 'SV 300.0' látható; a beállítások gombjai alul helyezkednek el.

Termék típus

Hőmérséklet szabályozó

Hőmérséklet szabályozó típus

PID

Üzemi feszültség

8 V/AC

10 V/DC

12 V/DC

24 V/AC

24 V/DC

30 V/DC

Mérési hőmérséklet (max.)

1700 °C

Relé kimenetek száma

Adatlap (PDF)

Hamarosan elérhető

Szám

Összesen (42 512 Ft / Darab)

42 512 Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Főbb jellemzők

PID hőmérséklet szabályozó

Lehetőség van egy választható dupla sebességérték megadására
Választható érzékelőtípusok (Pt-100, J, K, L, T, S, R)
PID paraméterek automatikus kiszámítása (SELF TUNE)
Digitális bemenet három különböző hozzárendelhető funkcióval
F-funkcióbillentyű, amelyhez három különböző funkció rendelhető hozzá
Szoft-start funkció
Választható SSR vezérlőkimenet
C/A2 relé kimenet, amely második riasztási vagy hőmérséklet-szabályozó kimenetként használható
A1 relé kimenet, amely első riasztási kimenetként vagy PID hűtési kimenetként használható
Választható fűtés/hűtés szabályozás
A bemenet eltolás tulajdonsága
Relé pozíciók kiválasztásának lehetősége szondahiba vagy periodikus, illetve automatikus periodikus működés esetén
Kommunikáció RS-485 ModBus protokollal
EN szabványoknak megfelelő CE jelöléssel
Ez a szöveg gépi fordítással készült.

Műszaki adatok

Termék típus: Hőmérséklet szabályozó

Gyártói szám: ET7420-LV

Hőmérséklet szabályozó típus: PID

Üzemi feszültség: 8 V/AC
10 V/DC
12 V/DC
24 V/AC
24 V/DC
30 V/DC

Méréstartomány: -199.9 - 1700 °C

Mérési hőmérséklet (max.): 1700 °C

Mérési hőmérséklet (min.): -199.9 °C

Analóg kimenetek száma: 1

Relé kimenetek száma: 2

Tranzisztor kimenetek száma: 1

Kimenetek: C/A2 relé: 250 V AC, 8 A (ohmos terhelés), váltóérintkező NO + NC, választható vezérlő- vagy Alarm2 kimenetként.
A1 Relé: 250 V AC, 8 A (ohmos terhelés), NO, választható Riasztás1 vagy PID szabályozó kimenetként hűtési funkcióhoz.
SSR kimenet: Max. 20mA, 24Volt.

Méret: (H x Sz x Ma) 97 x 72 x 72 mm

Gyártói szín: Fekete

Magasság: 72 mm

Hossz: 97 mm

Szélesség: 72 mm

: IP65 (előlapi)/IP20 (hátlapi)

Érzékelő típus: Pt100
J
K
L
T
S
R
B

Gyártói szám: ET7420-LV

Kivitel: PID-szabályozás önhangolással (SELFTUNE),
Lágyindítás (rámpa funkció),
Választható szabályozási mód: Be-Ki / P, PI, PD, PID

Beépítési mélység: 97 mm

Szerelési mód: Beépíthető

Digitális bemenetek: 1

Beépítési méret: 72x72 mm

Szenzortípus: Pt100, J, K, T, S, R

Súly: 400 g

Üzemi feszültség: 230 V/AC 50/60 Hz (+10 , 20 %-ig)

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Gyártói szám

Mérési hőmérséklet (max.)

Üzemi feszültség

Érzékelő típus

Relé kimenetek száma

Enda PID Hőmérséklet szabályozó Pt100, J, K, L, T, S, R, B -199.9 - 1700 °C (H x Sz x Ma) 97 x 72 x 72 mm

Rendelési szám:3527759

Jelenlegi termék

ET7420-LV

1700 °C

8 V/AC10 V/DC12 V/DC24 V/AC24 V/DC30 V/DC

Pt100JKLTSRB

Beépíthető PID hőmérséklet szabályozó modul, Enda ETC4420-230

Rendelési szám:197560

ET4420-230

230 V/AC

Pt100JKTSR

Enda ET7420-230 PID Hőmérséklet szabályozó Pt100, J, K, T, S, R Relé, 2 A, SSR (H x Sz x Ma) 101 x 72 x 72 mm

Rendelési szám:197573

ET7420-230

230 V/AC

Pt100JKTSR

Enda ET9420-230 PID Hőmérséklet szabályozó Pt100, J, K, T, S, R Relé, 2 A, SSR (H x Sz x Ma) 88 x 96 x 96 mm

Rendelési szám:197598

ET9420-230

230 V/AC

Pt100JKTSR

Enda PID Hőmérséklet szabályozó Pt100, J, K, L, T, S, R, B -199 - 1700 °C (H x Sz x Ma) 50 x 96 x 96 mm

Rendelési szám:3527758

ET9420-LV

1700 °C

8 V/AC10 V/DC12 V/DC24 V/AC24 V/DC30 V/DC

Pt100JKLTSRB

Enda PID Hőmérséklet szabályozó Pt100, J, K, L, T, S, R, B -199.9 - 1700 °C (H x Sz x Ma) 87 x 48 x 48 mm

Rendelési szám:3527765

ET4420-LV

1700 °C

8 V/AC10 V/DC12 V/DC24 V/AC24 V/DC30 V/DC

Pt100JKLTSRB

Enda ET4420-230-RS PID Hőmérséklet szabályozó Pt100 -200 - 1600 °C Relé, 2 A (H x Sz x Ma) 48 x 48 x 48 mm

Rendelési szám:3637105

ET4420-230-RS

1600 °C

90 V/AC230 V/AC250 V/AC

Pt100

Enda ET4420-LV-RS PID Hőmérséklet szabályozó Pt100 -200 - 1600 °C Relé, 2 A (H x Sz x Ma) 48 x 48 x 48 mm

Rendelési szám:3637106

ET4420-LV-RS

1600 °C

8 V/AC10 V/DC12 V/DC24 V/AC24 V/DC30 V/DC

Pt100

Enda ET9420-LV-RS PID Hőmérséklet szabályozó Hőelem -200 - 1600 °C Relé, 2 A (H x Sz x Ma) 96 x 96 x 96 mm

Rendelési szám:3637107

ET9420-LV-RS

1600 °C

10 V/DC12 V/DC24 V/DC30 V/DC8 V/AC24 V/AC

Hőelem

Enda ET9420-230-RS PID Hőmérséklet szabályozó Pt100 -200 - 1600 °C Relé, 2 A (H x Sz x Ma) 96 x 96 x 96 mm

Rendelési szám:3637108

ET9420-230-RS

1600 °C

230 V/AC

Pt100

Dokumentumok és letöltések

Adatlap

Adatlap 3527759 Enda PID Hőmérséklet szabályozó Pt100, J, K, L, T, S, R, B -199.9 - 1700 °C (H x Sz x Ma) 97 x 72 x 72 mm

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3527759 Enda PID Hőmérséklet szabályozó Pt100, J, K, L, T, S, R, B -199.9 - 1700 °C (H x Sz x Ma) 97 x 72 x 72 mm

Leírás

PID szabályozók különböző DIN beépítési méretekkel (48 x 48, 72 x 72, 96 x 96 mm), Választható szabályozási mód lehet "BE/KI" vagy PID szabályozás önoptimalizálással. A tényleges érték (vörös vagy sárga 7 szegmenses kijelző) és az előírt érték (sárga 7 szegmenses kijelző) egyidejű kijelzése. Softstart funkciót (rámpa funkciót) és az értékek illetéktelen elállítása ellen biztonsági kódot lehet beállítani. Egyszerű és intuitív kezelés horizontális és vertikális menüvezetéssel.

Kivitel

Mérő bemenet két-/háromvezetékes kapcsoláshoz Pt100 (DIN EN60751) -200 , +600°C ill. -99,9 , +300 °C hőmérsékletre
Termoelemek (DIN EN60584) 0-tól 1600 °C-ig - típus: J, K, T, S, R, pontosság: a skálatartomány ±0,2%-a + 1. Digitális adatbiztonság az EEPROM-ban
Védettség frontoldali: IP60
Védettség hátoldali: IP20
Felhelyezhető csavaros szorítós csatlakozókapocssorral 2,5 mm vezetékhez
1 relé átkapcsoló érintkező
1 záró érintkező (kapcsolható teljesítmény 2 A/250 V/AC ohmos terhelésnél)
1 félvezető kimenet (SSR, max. 12 V/DC / 20 mA).
