Enda PID Univerzális szabályozó J, K, L, T, S, R, Pt100 -200 - 1700 °C (H x Sz x Ma) 97 x 72 x 72 mm
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Univerzális szabályozó
Hőmérséklet szabályozó típus
PID
Üzemi feszültség
90 V/AC
230 V/AC
250 V/AC
Mérési hőmérséklet (max.)
1700 °C
Relé kimenetek száma
2
Adatlap (PDF)
5 db
Szám
Összesen (48 811 Ft / Darab)
48 811 Ft
ÁFA nélkül
Már csak 5 db érhető el
Főbb jellemzők

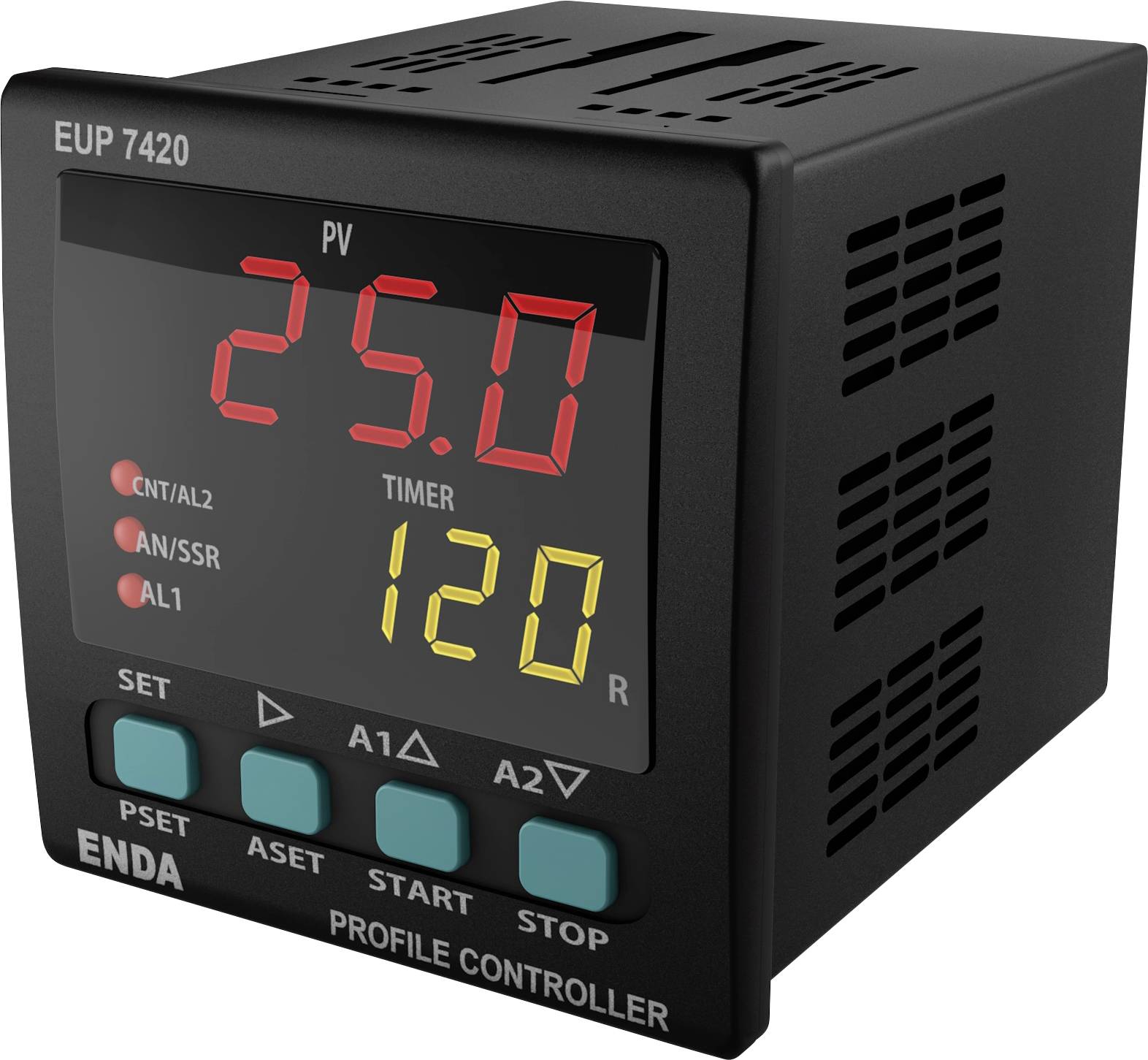

Enda EUP7420-230 PID univerzális szabályozó
- Lehetőség van egy választható dupla sebességérték megadására
- Választható érzékelőtípus Pt-100, J, K, L, T, S, R
- Választható bemenet: 0–20 mA, 4–20 mA, 0–10 V, 2–10 V, 0–25 mV és 0–50 mV
- Akár 16 lépéses profilok vezérlésének lehetősége
- Az AL1 és AL2 kimenetek programozása minden lépésben
- Áramszünet esetén is ott folytatható, ahol abbahagyta
- PID paraméterek automatikus kiszámítása (SELF TUNE)
- Digitális bemenet három különböző hozzárendelhető funkcióval
- F-funkcióbillentyű, amelyhez három különböző funkció rendelhető hozzá
- Szoft-start funkció
- Választható analóg, SSR vagy relés vezérlőkimenet
- Választható analóg vezérlőkimenet 0–20 mA és 4–20 mA
- C/A2 relé kimenet, amely második riasztási vagy hőmérséklet-szabályozó kimenetként használható
- Az A1 relé kimenet használható első riasztási kimenetként vagy PID hűtési kimenetként
- Választható fűtés/hűtés szabályozás
- A bemenet eltolás tulajdonsága
- Relé pozíciók kiválasztásának lehetősége szondahiba vagy periodikus, illetve automatikus periodikus működés esetén
- Kommunikáció RS-485 ModBus protokollal
- EN szabványoknak megfelelő CE jelöléssel
- Ez a szöveg gépi fordítással készült.
Műszaki adatok
- Szabályozás típusa: Választható Be-Ki / P, PI, PD, PID között.
- Mérési ciklus: Min. 100 ms.
- A/D átalakító: 14 bites felbontás.
- Rámpa funkció: Akár 16 lépés.
- Relé élettartama (elektromos): 300 000 kapcsolási ciklus 250 V AC, 8 A esetén.
- Termék típus
Univerzális szabályozó
- Gyártói szám
EUP7420-230
- Hőmérséklet szabályozó típus
PID
- Üzemi feszültség
90 V/AC
230 V/AC
250 V/AC
- Méréstartomány
-200 - 1700 °C
- Mérési hőmérséklet (max.)
1700 °C
- Mérési hőmérséklet (min.)
-200 °C
- Analóg kimenetek száma
1
- Relé kimenetek száma
2
- Tranzisztor kimenetek száma
1
- Kimenetek
C/A2 relé: 250V AC, 8A (ohmos terhelés), kapcsoló NO + NC.
A1 relé: 250V AC, 8A (ohmos terhelés), NO.
ANL/SSR: 0−20mA, 4−20mA (12 bit, 0,2%-os pontosság) vagy SSR kimenet 24V/20mA.
- Méret
(H x Sz x Ma) 97 x 72 x 72 mm
- Gyártói szín
Fekete
- Magasság
72 mm
- Hossz
97 mm
- Szélesség
72 mm
IP65 (előlapi)
IP20 (hátoldal)
- Érzékelő típus
J
K
L
T
S
R
Pt100
- Gyártói szám
EUP7420-230
- Kivitel
DIN 43700 szabvány szerinti panelre szerelés, rögzítőelemmel
- Beépítési mélység
97 mm
- Szerelési mód
Beépíthető
- Digitális bemenetek
1
- Beépítési méret
72x72 mm
- Szenzortípus
Univerzális bemenet hőelemekhez, PT100, mA, mV, V
- Súly
400 g
Dokumentumok és letöltések
Adatlap
Adatlap 3527756 Enda PID Univerzális szabályozó J, K, L, T, S, R, Pt100 -200 - 1700 °C (H x Sz x Ma) 97 x 72 x 72 mm
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3527756 Enda PID Univerzális szabályozó J, K, L, T, S, R, Pt100 -200 - 1700 °C (H x Sz x Ma) 97 x 72 x 72 mm
Leírás
Kivitel
- Vezérlés típusa - egyedi alapérték és riasztásvezérlés
- Szabályozási módszer - Be-Ki, P, PI, PD, PID
- 14 bites A/D átalakító
- Mintavételi idő 100 ms
- Arányos sáv - 0,0% és 100,0% között állítható. Amikor Pb=0,0%, a ki-be vezérlés van kiválasztva.
- Szabályozási időszak - 1 és 125 másodperc között állítható
- Hiszterézis - 1 és 50 °C/F között állítható
- Kimeneti teljesítmény - A beállított értékhez viszonyított arány 0% és 100% között állítható be.
