Name: Escha 8071668 Peremes csatlakozó aljzat 0.5 m Pólusszám: 8 1 db
Brand: Escha
SKU: 3553479
Availability: InStock

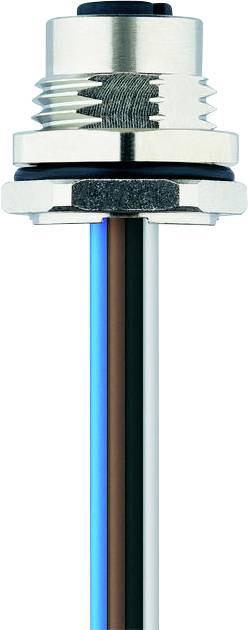

Egy közelkép egy hengeres fém elektromos csatlakozóról, amelyből három színű vezeték lóg ki alul: kék, barna és fekete.

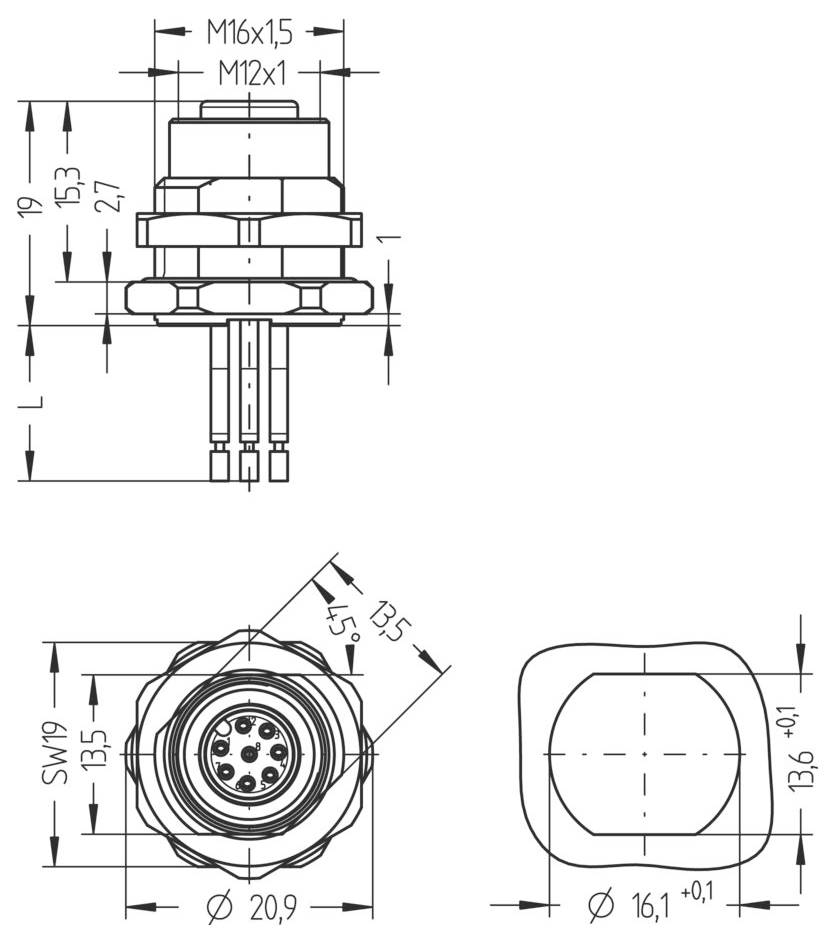

'Elektromos csatlakozó műszaki rajza részletes méretekkel és méretarányokkal. Tartalmazza a felső, elülső és alsó nézeteket.'

1/2

Termék típus

Peremes csatlakozó aljzat

Dugó szabvány

Sensorik csatlakozó

Csatlakozó oldal, A

M12 alj, egyenes

Csatlakozó oldal, B

Kábel, nyílt véggel

Pólusszám

Adatlap (PDF)

Szállítás: 10. 15. [Cs.]

5 db

Szám

Összesen (8990Ft / Darab)

8990Ft

ÁFÁ-val

Már csak 5 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Névleges feszültség: 30V
Szigetelési ellenállás: ≥10⁸ Ω
Tömítőanyag (persely): FPM/FKM
Érintkező anyaga: Fém, CuZn, aranyozott
Érintkezőtartó anyaga: műanyag, PA GF, BK
Mechanikai élettartam:> 100 párzási ciklus
Szabványok: IEC 61076-2-101
Pin hozzárendelés: 1 WH, 2 BN, 3 GN, 4 YE, 5 GY, 6 PK, 7 BU, 8 RD
Pólusok száma: 8
Védettség (felszerelve): IP65, IP67, IP68
Csatlakozó: Nő, egyenes, M12
Áramterhelhetőség tűnként (40°C-on): 2,0 A
Környezeti hőmérséklet: -30°C ...+90°C
Szennyezési fok: 3
Magszínek: WH, BN, GN, YE, GY, PK, BU, RD
Érkeresztmetszet: 8 x 0,25 mm²
Vezetékszigetelő anyag: PVC
Kódolás: A
Csatlakozás típusa: Sodrott vezetékes csatlakozás
Rögzítési menet: M16x1.5
Csere ehhez: 8028120
Huzalhossz: 0.5 m
Karimaház anyaga: Fém, CuZn, nikkelezett
Külső tömítés anyaga: NBR
Szerelési irány: Hátsó falra szerelhető (rögzítőanyával együtt)
Rögzítőanya kulcsmérete: SW19

Gyártói szám: AL-FHM12KUA8-0,5/M16

Termék típus: Peremes csatlakozó aljzat

Dugó szabvány: Sensorik csatlakozó

Csatlakozó oldal, A: M12 alj, egyenes

Csatlakozó oldal, B: Kábel, nyílt véggel

Pólusszám: 8

Kábelhossz: 0.5 m

Névleges feszültség: 30 V

Névleges áram: 2.0 A

Névleges áramerősség, kerekítve: 2 A

Vezeték keresztmetszet (érzékelő-/működtető bekötés): 0.25 mm²

Csatlakozó: Huzal

Kábelcsatlakozó és szerelési menet típus: M16

Kódolás: A

Érintkezőanyag: CuZn

Érintkező felület: Aranyozott

Érzékelő-/csatlakozástechnikai működtető szerelési mód: Hátsó fali szerelés

Hőmérséklet (min.): -30 °C

Hőmérséklet (max.): 90 °C

Rögzítés: Csavaros zár

Gyártói szám: 8071668

Tartalom: 1 db

Dokumentumok és letöltések

Adatlap

Adatlap 3553479 Escha 8071668 Peremes csatlakozó aljzat 0.5 m Pólusszám: 8 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3553479 Escha 8071668 Peremes csatlakozó aljzat 0.5 m Pólusszám: 8 1 db

Leírás

Az ESCHA szabványos csatlakozástechnika a sokszínűséget, a minőséget és a megbízhatóságot jelenti az IP67, IP68 és IP69 védettségi osztályokban. A különböző kialakításoknak, kódolásoknak és a kábelminőségek széles választékának köszönhetően minden alkalmazáshoz megtalálja a megfelelő megoldást. Akár M8, M12 vagy M23 kerek csatlakozókról, RJ45 vagy szelepcsatlakozókról van szó – minden termékünk számos kábelhosszban kapható. A praktikus T- és Y-elosztók, a panelre szerelhető csatlakozók, az adapterek és az I/O modulok rugalmas kábelezési konfigurációkat tesznek lehetővé.

Ez a szöveg gépi fordítással készült.
