Name: Escha 8I/OM12-5P3T 8045647 Érzékelő/működtető doboz, passzív M12 elosztó fém menettel 1 db
Brand: Escha
SKU: 3553416
Availability: BackOrder

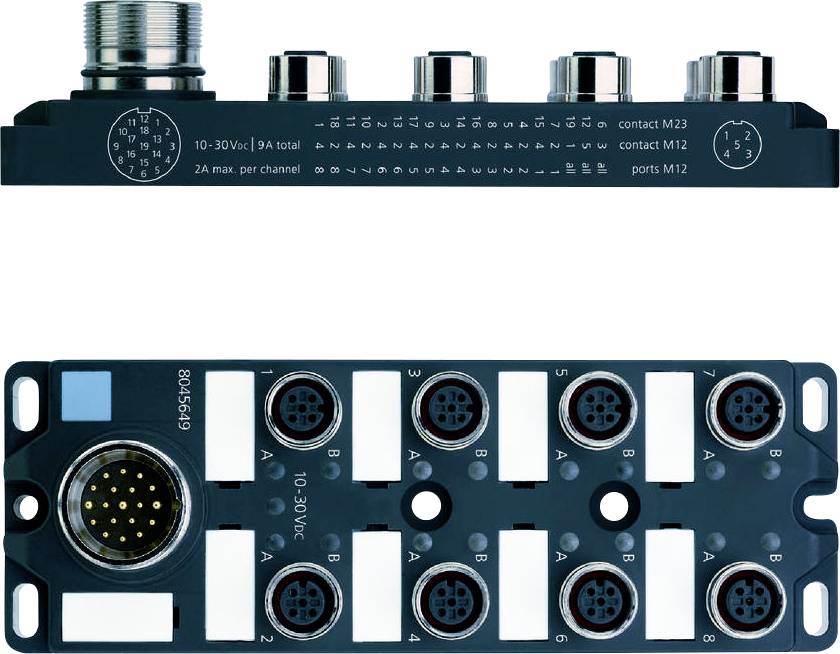

Többportos ipari csatlakozómodul oldalsó körkörös M23 érintkezővel és több M12 porttal a tetején, feszültségértékekkel ellátva.

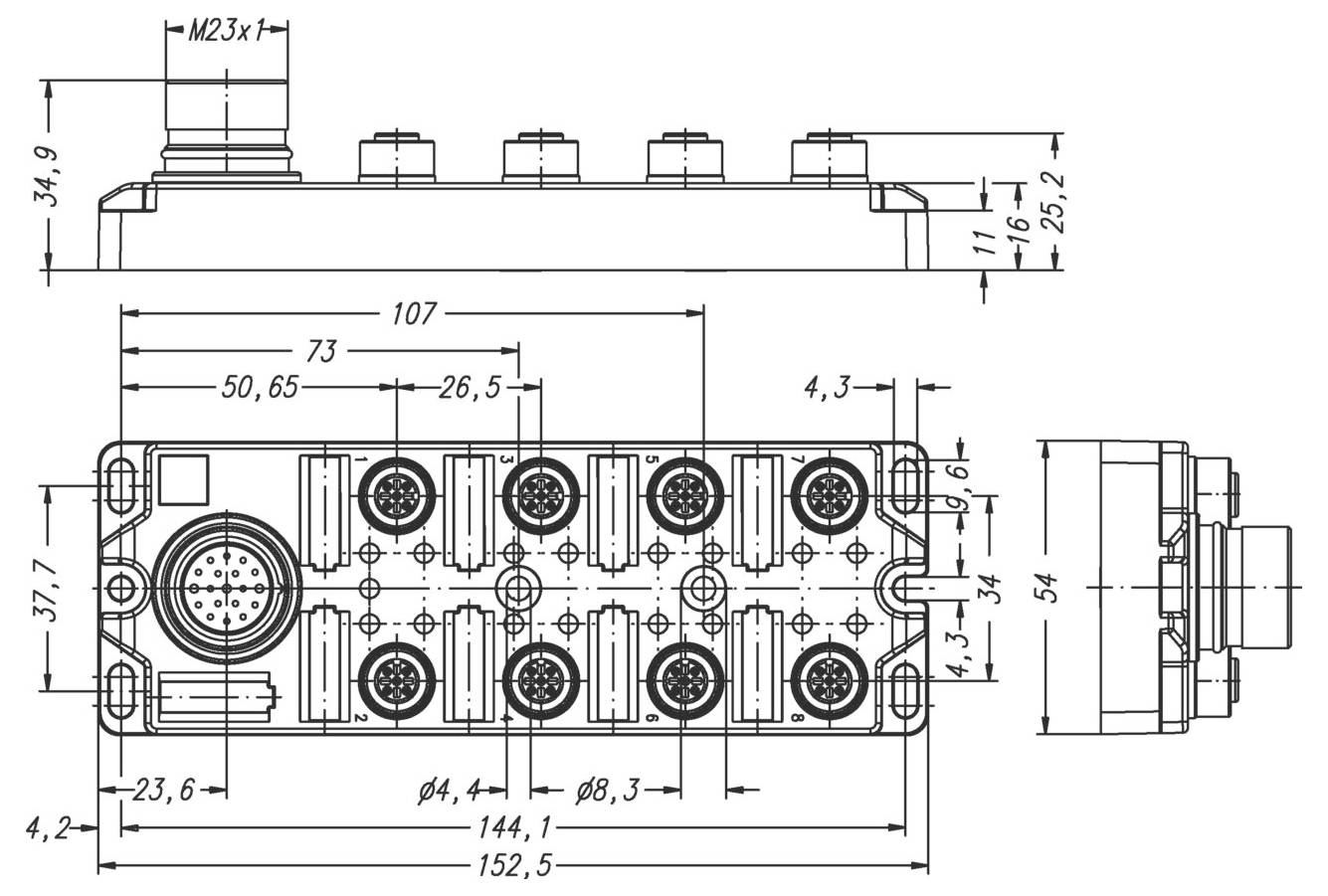

Többportos csatlakozóblokk műszaki rajza részletes milliméterben megadott méretekkel, felülnézeti és oldalnézeti ábrázolással.

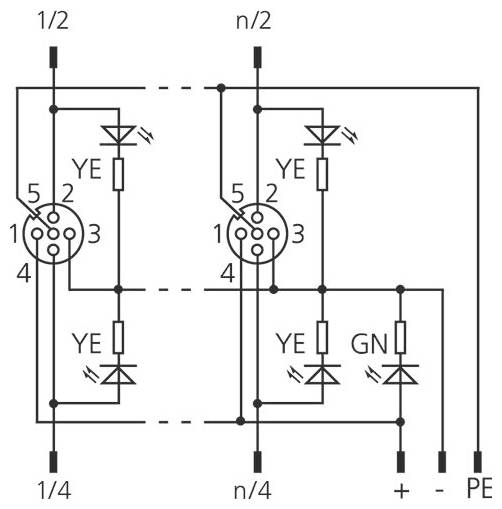

Ez a kapcsolási rajz egy elektromos áramkört mutat be két hengeres csatlakozóval, amelyek 1/2 és n/2 jelöléssel vannak ellátva, diódákat és ellenállásokat tartalmaz.

1/3

Termék típus

Érzékelő/működtető doboz, passzív

Jelhelyek száma

Elosztók száma

8-szoros

Gyártói szám

8I/OM12-5P3T

Törzsteljesítmény

Nem

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Hamarosan elérhető

Szám

Összesen (37 990 Ft / Darab)

37 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Névleges feszültség: 30V
Szigetelési ellenállás: ≥10⁸ Ω
Tömítőanyag (persely): FPM/FKM
Érintkező anyaga: Fém, CuZn, aranyozott
Érintkezőtartó anyaga: műanyag, PA, BK
Mechanikai élettartam:> 100 párzási ciklus
Szabványok: IEC 61076-2-101
Pólusok száma: 4+PE
Védettség (felszerelve): IP65, IP67
Áramterhelhetőség tűnként (40°C-on): 2,0 A
Környezeti hőmérséklet: -30°C ...+90°C
Szennyezési fok: 3
Kódolás: A
Érintkező ellenállás: 5 mΩ
Csatlakozás típusa: Felső
Áramköri logika: Pnp
I/O bővítőhelyek száma: 8.0
LED-ek száma: 17.0
Üzemi feszültségjelző: LED GN
I/O elosztó: 8 pólusú, M23, csatlakozóval
I/O csatlakozó: Aljzat, M12
Ház anyaga: Műanyag, PA, BK
Menetbetét anyaga: Fém, CuZn
Kapcsolási állapotjelző: LED IGEN
Áramterhelhetőség (teljes áram): 12,0 A
Csatlakozó típusa: M23, 19 tűs
Tömítés, csatlakozó anyaga: műanyag, FPM/FKM
Anyag peremes ház, csatlakozódugó: fém, CuZn, nikkelezett
Érintkezőanyag, csatlakozódugó: Fém, CuZn, aranyozott
Érintkezőtartó, csatlakozódugó anyaga: műanyag, PA, BK
Csatlakozódugó mechanikai élettartama:> 100 párzási ciklus
Csatlakozódugó pólusszáma: 19
Csatlakozódugó védettségi fokozata: IP65, IP67

Termék típus: Érzékelő/működtető doboz, passzív

Jelhelyek száma: 8

Gyártói szám: 8I/OM12-5P3T

Törzsteljesítmény: Nem

Elosztók száma: 8-szoros

Státuszjelző: LED-del

Jeltípus: PNP

Csatlakozó: M12 alj

: IP65
IP67

Terhelhetőség dugaszonként: 2 A

Összegzett áram (egyszerű tárolás): 12 A

Hőmérséklet (max.): 90 °C

Hőmérséklet (min.): -30 °C

Csatlakozás (eloosztó dobozok): M12 alj

Ház anyaga: Műanyag

Össz pólusszám: 4

Gyártói szám: 8045647

Tartalom: 1 db

Pólusszám: 4

Áram terhelhetőség (teljes): 12.0 A

Áramterhelhetősét I/O jelenként: 2.0 A

Dokumentumok és letöltések

Adatlap

Adatlap 3553416 Escha 8I/OM12-5P3T 8045647 Érzékelő/működtető doboz, passzív M12 elosztó fém menettel 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3553416 Escha 8I/OM12-5P3T 8045647 Érzékelő/működtető doboz, passzív M12 elosztó fém menettel 1 db

Leírás

Az ESCHA szabványos csatlakozástechnika a sokszínűséget, a minőséget és a megbízhatóságot jelenti az IP67, IP68 és IP69 védettségi osztályokban. A különböző kialakításoknak, kódolásoknak és a kábelminőségek széles választékának köszönhetően minden alkalmazáshoz megtalálja a megfelelő megoldást. Akár M8, M12 vagy M23 kerek csatlakozókról, RJ45 vagy szelepcsatlakozókról van szó – minden termékünk számos kábelhosszban kapható. A praktikus T- és Y-elosztók, a panelre szerelhető csatlakozók, az adapterek és az I/O modulok rugalmas kábelezési konfigurációkat tesznek lehetővé.

Ez a szöveg gépi fordítással készült.
