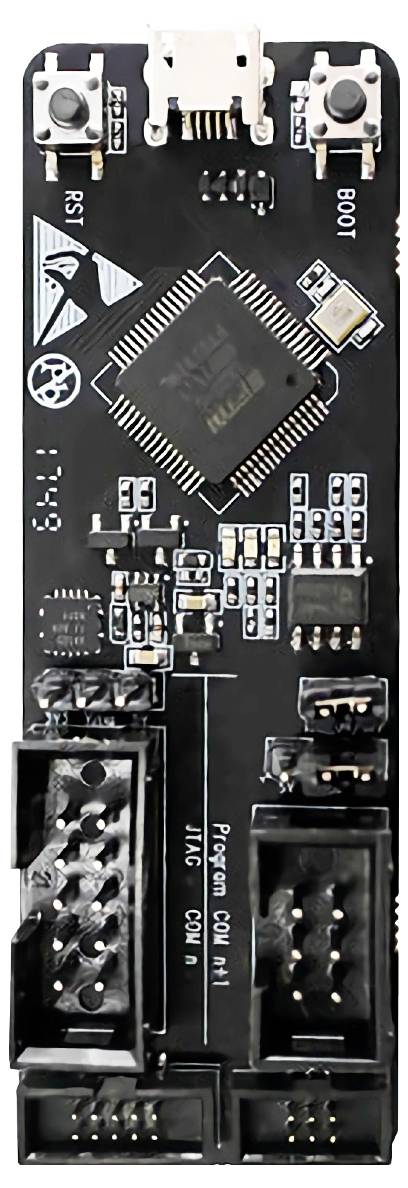

Espressif ESP-PROG Fejlesztői panel

Az ESP-Prog az Espressif fejlesztő- és hibakereső eszközeinek egyike, olyan funkciókat kínálva, mint az automatikus firmware letöltés, a soros kommunikáció és a JTAG hibakeresés. Az ESP-Prog automatikus firmware letöltését és soros kommunikációs funkcióit az ESP8266, ESP32, ESP32-S2, ESP32-S3 és ESP32-C3 támogatja, míg a JTAG hibakeresést csak az ESP32, ESP32-S2, ESP32-S3 és ESP32-C3 támogatja.

Az ESP-Prog könnyen csatlakoztatható számítógéphez egyetlen USB-kábellel. A PC ezután a portszámuk alapján azonosítani tudja a kártya program- és JTAG interfészeit (funkcióit).

Mivel a tápfeszültség a különböző felhasználói kártyákon eltérő lehet, az ESP-Prog interfészek mindegyike 5 V-os vagy 3,3 V-os tápfeszültséggel is táplálható tűs csatlakozókon keresztül a tápellátás kompatibilitásának biztosítása érdekében. Az ESP-Prog tápfeszültsége 3,3 V és 5 V között kapcsolható, de az RX/TX és JTAG jelek mindig 3,3 V-os szinten vannak.
