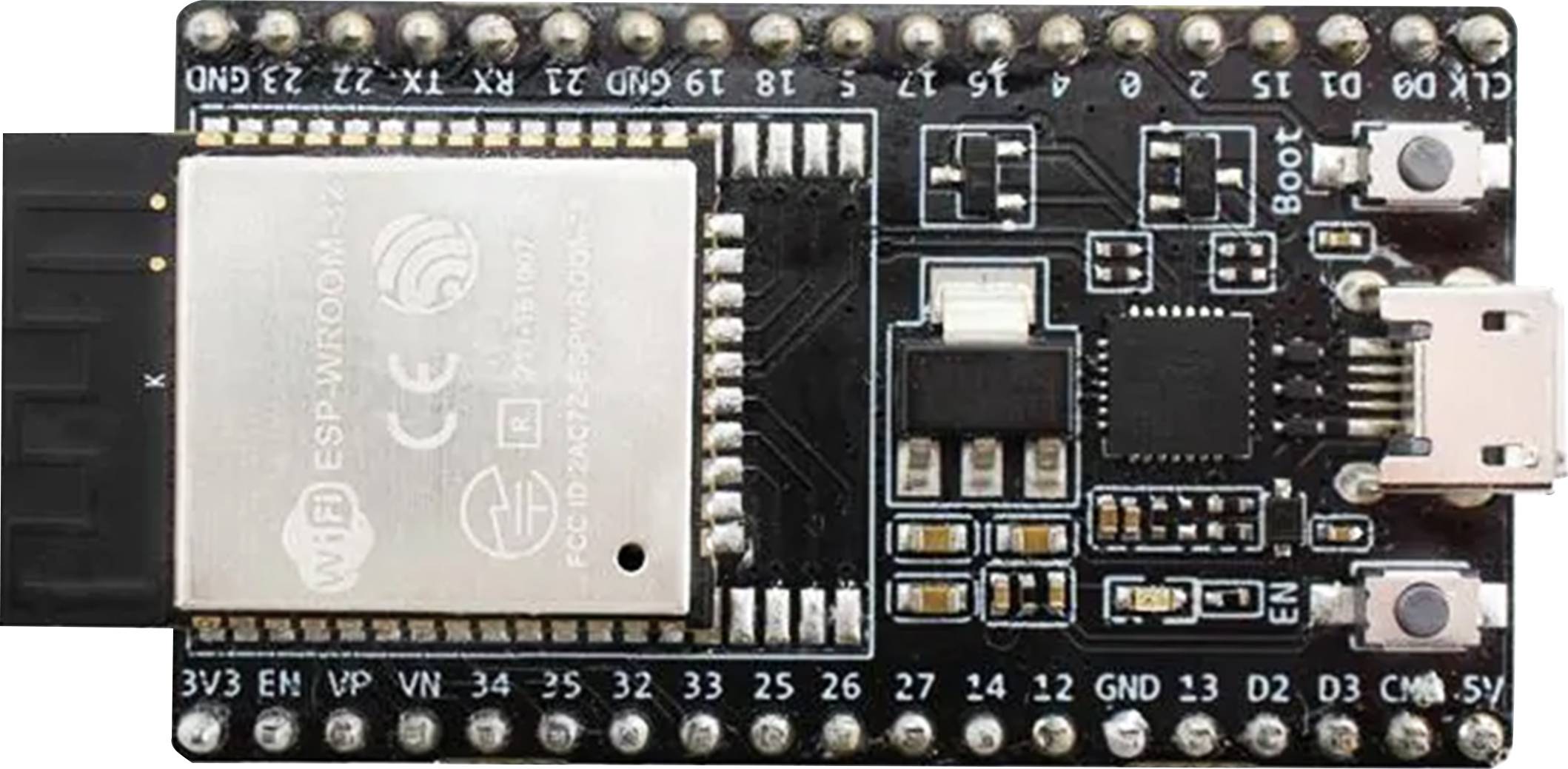

ESP-WROOM-32 modullal rendelkező mikrovezérlő panel, USB-csatlakozóval és több csatlakozóval különböző be- és kimeneti funkciókhoz.

Egy ESP32 modult tartalmazó mikroprocesszor-panel. Megjelölve: EN-gomb, Micro-USB-port, Boot-gomb, I/O-csatlakozó, LED, USB-UART híd.

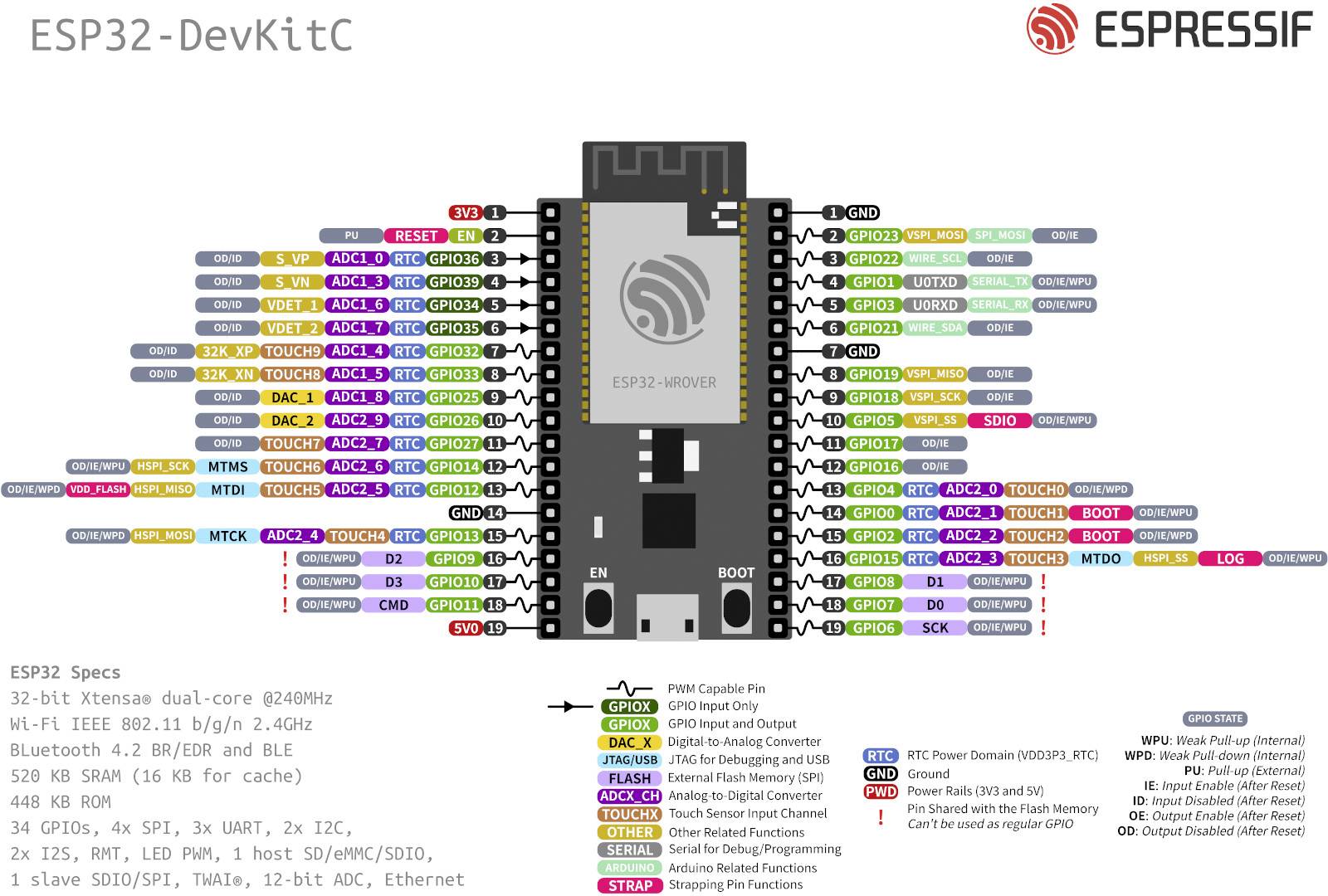

Az ESP32 DevKitC pin kiosztása: GPIO-pinek, azok elnevezése és funkciói, például ADC, UART, I2C. Specifikációk: kétmagos, Wi-Fi, Bluetooth.

Egy számítógép áramköri lapjának közeli felvétele, amelyen több mikrochip látható, a fókuszban egy központi kék chipel egy rendkívül részletes áramkörön.

1/4

Adatlap (PDF)

Szállítás: 10. 2. P.

107 db

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (5740Ft / Darab)

5740Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Espressif ESP32-DevKitC-VE fejlesztőkészlet

Erőteljes ESP32 vezérlő 5. verzió
Alkalmas alacsonyabb fogyasztású érzékelő hálózatokhoz / hangkódoláshoz / zenei streaminghez / MP3 dekódoláshoz / WiFi / BT-hez
integrálja az ESP32-WROVER-B szoftvert
32Mbit Flash
64Mbit PSRAM

Műszaki adatok

Processzor magok száma: 2 x

Termék típus: Fejlesztői panel

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 2383855 Espressif Fejlesztői panel ESP32-DevKitC-VE

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2383855 Espressif Fejlesztői panel ESP32-DevKitC-VE

Leírás

Az ESP32-DevKitC V4 egy kicsi, ESP32-alapú fejlesztői tábla az Espressif-től. Az I / O csapok többsége a kétoldali tűfejlécekig van kibontva az egyszerű csatlakoztatás érdekében. A fejlesztők vagy perifériákat csatlakoztathatnak jumperekkel, vagy az ESP32-DevKitC V4-et egy kenyérlapra szerelhetik.

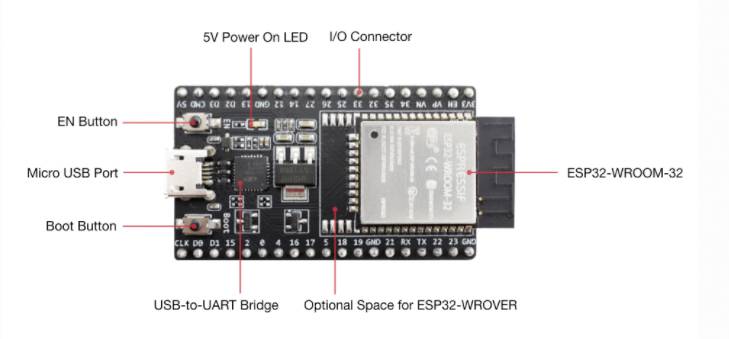

Az ESP32-DevKitC V4 kártya legfontosabb összetevőinek, interfészeinek és kezelőelemeinek áttekintése:
ESP32-WROOM-32: Egy modul ESP32-vel
EN: reset gomb
Boot: Letöltés gomb. Tartsa lenyomva a Boot gombot, majd nyomja meg az EN gombot a Letöltés módba való belépéshez, hogy a firmware a soros porton keresztül letölthető legyen.
USB-UART-Bridge: Egyetlen USB-UART-Bridge-Chip akár 3 Mbit / s átviteli sebességet kínál.
Mikro USB csatlakozás: USB interfész. A kártya tápellátása, valamint a számítógép és az ESP32 modul közötti kommunikációs interfész.
5V működési LED: Akkor világít, ha USB vagy külső 5V tápegység van csatlakoztatva a laphoz. Részletekért lásd a kapcsolódó dokumentumok kapcsolási rajzait.
I / O: Az ESP modul legtöbb érintkezõje kitört az áramköri kártya fejlécéig. Az ESP32 programozható olyan funkciók aktiválására, mint a PWM, ADC, DAC, I2C, I2S, SPI stb.

Tápellátási lehetőségek
Három egymást kizáró módja van a tábla működésének:
- Mikro USB csatlakozás, szabványos tápegység
- 5V / GND fejléc csapok
- 3V3 / GND fejléc csapok
